Máquina de bloqueio a parafuso de 4 eixos com estação de trabalho dupla

Máquina de bloqueio a parafuso de 4 eixos com estação de trabalho dupla

Nome da marca:	HSTECH
Número do modelo:	HS-SL5331
MOQ:	1 conjunto
preço:	negotiable
Condições de pagamento:	T/T, Western Union, MoneyGram
Capacidade de abastecimento:	100 conjuntos por mês

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Certificação:

Nome do produto:

Máquina de bloqueio por parafuso

Alimentação:

Alimentação por sucção

Eixo:

4axis

Parafusos compatíveis:

M1-M6, ou personalizado

Distância de movimento:

500*300*300*100 mm

Materiais:

Alumínio principal

Detalhes da embalagem:

Embalagem de madeira

Habilidade da fonte:

100 conjuntos por mês

Descrição do produto

Máquina de bloqueio a parafuso de 4 eixos com estação de trabalho dupla

Introdução:

A máquina de parafuso é uma máquina de bloqueio por parafuso de 4 eixos, com estação de trabalho dupla, cabeça única e alimentador único, toda a máquina composta por um sistema de alimentação e um sistema de bloqueio por parafuso,a parte de alimentação responsável pela máquina de arranjo de parafusosEsta máquina de bloqueio de parafuso é um equipamento de automação, amplamente utilizado na indústria eletrônica.Compatível com parafusos de M1 a M6, outros parafusos especiais, também podem ser personalizados.

Estrutura mecânica:
Adopta o projeto do braço do robô industrial 4-DOF
Incluindo três eixos lineares X/Y/Z e um eixo rotativo A
Estrutura compacta, pequena pegada
Forte rigidez do braço robótico, alta precisão de repetibilidade
Adota um projeto modular, fácil de manter e atualizar

Sistema de controlo inteligente:
Equipado com controlador PLC e servo-acionamento de nível industrial
Equipado com interface homem-máquina touch screen, operação simples e intuitiva
Com funções inteligentes, tais como ajuste automático dos parâmetros de aperto do parafuso e do estado de detecção

Sistema de aperto de parafuso:
Cabeça e sensor de binário de chave de fenda elétrica de alto binário integrados
Suporta vários modos de controlo de aperto, tais como binário constante e força constante
Pode controlar com precisão o ângulo de aperto, velocidade, binário e outros parâmetros

Sistema de orientação visual:
Adota câmara industrial de alta resolução para reconhecimento de posição do parafuso
Combinado com o algoritmo de visão automática, realiza navegação automática e planejamento de rota
Pode detectar o estado de aperto do parafuso e os parâmetros de ajuste de feedback

Cenários de aplicação:
Aplicável a vários produtos industriais que exigem montagem de parafusos de alta precisão
Por exemplo, equipamentos eletrónicos, aparelhos domésticos, peças de automóveis, etc.
Amplamente utilizado em indústrias de manufatura, como eletrônicos, eletrodomésticos e automóveis

Especificações:

Modelo	HS-SL5331
Nome da produção	Máquina automática de bloqueio por parafuso de 4 eixos
Distância móvel ((X/Y1/Y2/Z)	500300300*100 mm
Velocidade de movimento do eixo X/Y1/Y2	Motor de circuito fechado :1-800 mm/s
Velocidade de movimento do eixo Z	Motor de circuito fechado: 1-300 mm/s
Carga máxima no eixo X/Y1/Y2	Motor de circuito fechado: 5 kg
Carga máxima no eixo Z	Motor de circuito fechado: 3 kg
Fornecimento de energia	AC110V/220V, 50/60Hz
Precisão de repetição	± 0,02 mm
Documento de apoio	CAD CorelDraw
Parafusos adequados	M1-M6
Dimensão da máquina	746585800 mm
Peso da máquina	65 kg

Marca das principais peças

1Motor: Shinano

2, Guia: Hiwin

3, Comutador fotoelétrico: Omron

4, Fornecimento de energia: Meanwell

Características

1, alimentação tipo sucção, com alimentador de parafuso único e cabeça de bloqueio única.
2, operação desktop e visível, pode conectar a linha de produção automática.
3, 4 Axis operação, variedade de movimento 500 * 300 * 300 * 100mm.
4, suportar vários recipientes de parafusos em modo de sucção.

5, dupla estação de trabalho, melhorar a eficiência da produção e reduzir o custo da mão de obra.
6, fácil adaptabilidade para M1-M6, apenas mudando guia de parafuso ((Personalização disponível).

7, Operação fácil, o operador pode operar várias máquinas ao mesmo tempo.

8A máquina pode armazenar centenas de arquivos de processamento, cada arquivo pode suportar 1000 bits de parafuso, você pode chamá-lo quando você usá-lo.

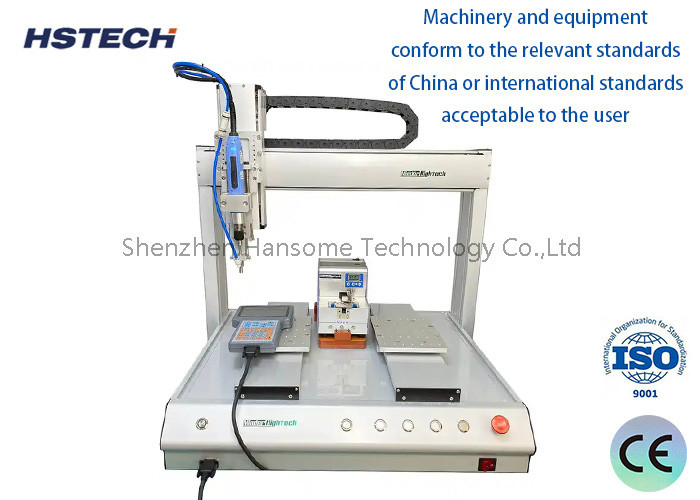

Máquina de bloqueio a parafuso de 4 eixos com estação de trabalho dupla 0

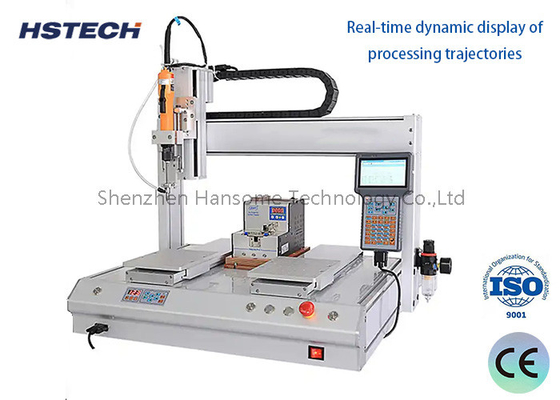

Máquina de bloqueio a parafuso de 4 eixos com estação de trabalho dupla 1
