Equipamento de desmontagem de painéis de PCB

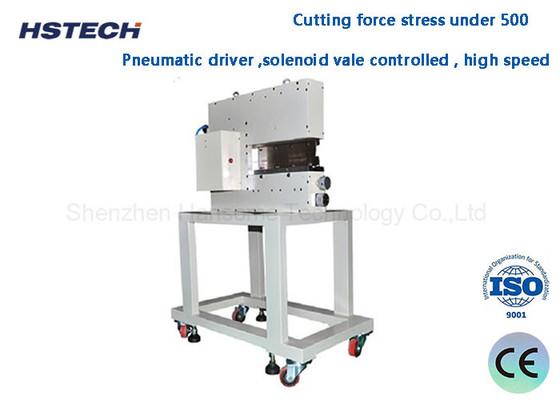

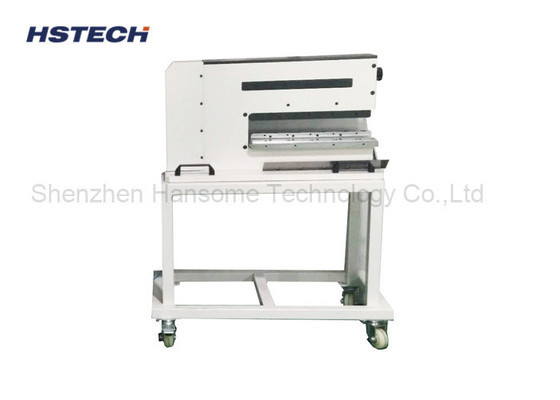

V-CUT PCB Pneumatic PCB Depanelizer com altura de lâmina ajustável para operação fácil

V-CUT PCB Pneumatic PCB Depanelizer com altura de lâmina ajustável para operação fácil

Nome da marca:	HSTECH
Número do modelo:	HS-310L
MOQ:	1 conjunto
preço:	negotiable
Condições de pagamento:	T/T, Western Union, MoneyGram
Capacidade de abastecimento:	100 conjuntos por mês

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Certificação:

Nome do produto:

Depanelisador de PCB pneumático

Outro nome:

separador do PWB do V-corte

Voltagem:

AC100-240V

Comprimento do PCB:

0~ 360 mm

Espessura do PCB:

0.1~2.0mm

Altura da parte superior:

40 mm ((máximo)

Altura inferior da parte:

20mm (máximo)

Utilização:

placa de PCB, placa de alumínio, placa de corte em V, placa LED

Detalhes da embalagem:

Embalagem de madeira

Habilidade da fonte:

100 conjuntos por mês

Destacar:

Equipamento de desinstalação de PCB em V-Cut

Equipamento de desinstalação de PCB com altura de lâmina ajustável

Equipamento de desmontagem de PCB de fácil operação

Descrição do produto

V-CUT PCB Pneumatic PCB Depanelizercom altura de lâmina ajustável para facilitar a operação

Introdução:

1Acionado pneumaticamente e com controlo eléctrico, modelo de amostra, há um sensor na máquina, uma placa de corte uma vez com as mais baixas tensões de corte.O HS-310 aplica-se a placas SMD PCBA ou placas finas de precisão separadas.

2As máquinas de separação de facas retas foram concebidas para separar cuidadosamente os painéis pré-cortados, sem dobras ou tensões.Mesmo componentes SMD sensíveis como condensadores cerâmicos não serão danificados pelo processo separadoMelhorar a qualidade dos produtos.

3Devido ao design especial da lâmina, as placas com componentes elevados colocados perto das bordas podem ser separadas com segurança.As facas em forma de cunha são usadas para cortar os painéis dentro do sulcoIsto permite separar de forma segura e sem cortar as placas de menos de 1 mm de espessura.

Características:

1. Tensião da força de corte inferior a 500, Sem vibração e ruído durante o processo de corte para evitar danos a componentes precisos.

2- Condutor pneumático, solenoide controlado, alta velocidade.

3. A altura da lâmina superior e inferior são ajustáveis, o espaço para inserção da placa de PCB pode ser facilmente ajustado ajustando o botão no lado superior da máquina.

4. Baixa altura da lâmina ajustar frente e porção real pode ser ajustado separadamente, não precisa shim, o que torna a mudança e ajustar lâmina mais fácil. A lâmina pode afiar muitas vezes, menor custo.

5O PCB ou placa fina sem ranhuras em V pode ser personalizado e impedir que o dispositivo de posicionamento fique.

6A operação e a manutenção podem ser realizadas também por pessoal não qualificado.

Especificações:

Nome do produto	Depanelisador de PCB
Modelo	HS-310L
Altura da parte	Max 40 mm
Altura da parte inferior	Máximo 20 mm
Fornecimento de ar	5 kgf/cm
Produção	12.5 toneladas ((bruto)
Comprimento de corte eficiente	1-360 mm
Tamanho da lâmina linear	36043,56 mm
Espessura do PCB	0.1mm~2.0mm ((Com gavião em V) 0.1mm ~1.0mm ((Sem V-grove))
Material da lâmina	Importação de ferramentas de aço de alta velocidade de alta qualidade
Velocidade de separação	1-300 mm/s
Espessura do corte em V	0.3-3.5 mm
Consumo de ar	200-400 ((L/min)
Tamanho da máquina	700325400 mm
Peso	130 kg
Tabela adequada	Todas as placas de corte em V

Áreas de aplicação:

1Fabricação de eletrónica
SMT (Tecnologia de montagem de superfície)
Durante o processo de produção SMT, a máquina de desmontagem é usada para separar as placas de circuito que foram remendadas e soldados para testes e embalagens subsequentes.

2R & D e prototipagem
Teste de amostras
No desenvolvimento de novos produtos, a máquina de depeneling ajuda a separar rapidamente amostras para teste e avaliação.

3Produção em pequenos lotes
Produção flexível
Adequado para as necessidades de produção de pequenos lotes, a máquina de desmontagem pode ajustar os parâmetros de corte de acordo com diferentes requisitos para melhorar a flexibilidade da produção.

4Reparos e Serviços
Manutenção de placas de circuito
Durante o processo de reparo, a máquina de desmontagem pode separar a parte danificada da placa de circuito para substituição e reparo.
