Impressora automática de estêncil com pin magnético/bloco de suporte e transporte R-L

Nome da marca:	GKG
Número do modelo:	G5
MOQ:	1 conjunto
preço:	Negociável
Condições de pagamento:	T/T, Western Union, MoneyGram
Capacidade de abastecimento:	100 conjuntos por mês

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Certificação:

CE,TUV,ROHS

Nome do produto:

Impressora automática do estêncil

Outro nome:

Máquina de impressão de pasta de solda

Tamanho do PCB:

50x50~400x340mm

Altura de transporte:

900±40mm

Ajuste da largura:

Automático

Interface de entrada/saída:

SMEMA

Detalhes da embalagem:

Embalagem de madeira

Habilidade da fonte:

100 conjuntos por mês

Destacar:

Máquina de impressão automática da pasta da solda

Impressora automática com bloco de suporte

Impressora automática de estêncil com pin magnético

Descrição do produto

Impressora de pasta SMT com pin magnético/bloco de suporte e transporte R-L

Aplicação

A máquina de impressão automática de pasta de solda G9+ representa o auge da tecnologia para aplicações SMT de ponta.Ele cumpre de forma habilmente as exigências rigorosas do processo de impressão para componentes tão pequenos quanto 03015 e pitches tão finos quanto 2025, proporcionando uma precisão excepcional e uma velocidade notável.

Especificações

Modelo	G5
Tamanho do estêncil	370x370mm (dimensões mínimas)
	737x737mm (tamanho máximo)
	20-40 mm ((espessura)
Tamanho máximo do PCB	400x340 mm
Tamanho mínimo do PCB	50x50 mm
Espessura do PCB	0.4-6mm
Tela de revestimento	Máximo 1% da diagonal do PCB
Altura de transporte	900 ± 40 mm
Direcção do transporte	R-R-R
Velocidade de transporte	Max 1500mm/s, pode ser ajustado
Método de transporte	Uma fase
Ajuste de largura	automático
Interface de E/S	SMEMA
Posicionamento de PCB (método de suporte)	Pin magnético/bloco de suporte/mesa de cima para baixo
Sistema de fixação de PCB	Patenteado sobre a fixação superior/laterais
Cabeça de impressão	Duas cabeças de impressão motorizadas independentes
Pressão do esguichador	0.5 ~ 10 kg (Controle do Programa)
Velocidade de impressão	6-200 mm/sec
Modo de Impressão	Uma / Duas vezes
Tipo de espremedor	Lâmina de espremedor de borracha/aço ((Ângulo 45°/55°/60°)
Sistema de limpeza	Absorção reforçada de vácuo, seco, molhado, vácuo três modos
CCD FOV	8x6 mm
Faixa de regulação da máquina	X: ± 3 mm, Y: ± 7 mm, θ: ± 2°
Visão	Olhar para cima/para baixo Óptica Estrutura/CCD/Geometria Padrão-coincidência

Especificação da máquina completa

Repetir a precisão da posição	± 0,01 mm
Precisão de impressão	± 0,025 mm
Tempo do ciclo	< 8 segundos
Mudança de produto	Antigo:<3 minutos, novo:<5 minutos
Fornecimento de ar	4 a 6 kgf/cm
Fornecimento de energia	AC:220±10%,50/60HZ, 2,5 kW
Método de controlo	PC
Sistema de operação	Windows XP/Win7
Dimensões da máquina	1140 ((L) x 1364 ((W) x 1404 (H) mm
Peso da máquina	Aproximadamente: cerca de 1000Kg

Características

O sistema digital CCD apresenta um design inovador e totalmente novo do caminho óptico, integrando uma iluminação circular uniforme e uma fonte de luz coaxial ultra brilhante.Este sistema de iluminação dupla oferece uma regulabilidade de brilho incomparável, permitindo o reconhecimento perfeito de diversos pontos de marcação, incluindo os de superfícies ou materiais irregulares, tais como placas de estanho, cobre e prata, marcas de solda a ar quente, FPC,e uma vasta gama de cores de PCB.

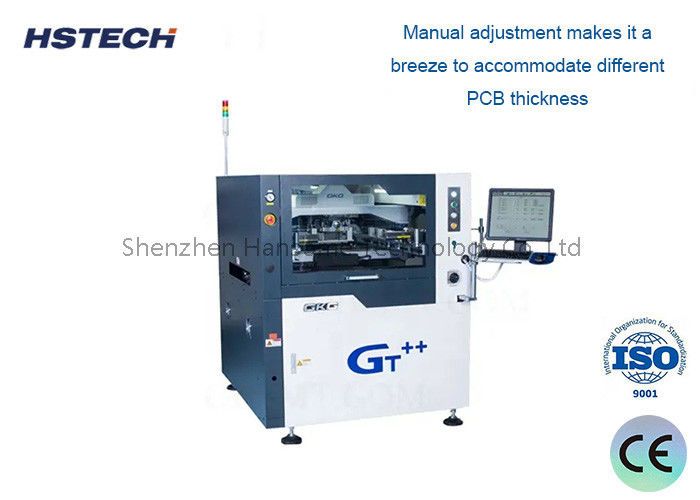

Com capacidades de ajuste de espessura de PCB de alta precisão, o sistema apresenta uma estrutura robusta que garante movimentos XY estáveis.Os ajustes manuais sem esforço atendem a uma ampla gama de espessuras de PCB, simplificando o processo para a máxima versatilidade e conveniência.

Impressora automática de estêncil com pin magnético/bloco de suporte e transporte R-L 0

Sobre o produto

Impressora automática de estêncil com pin magnético/bloco de suporte e transporte R-L 1

Sobre a embalagem

Impressora automática de estêncil com pin magnético/bloco de suporte e transporte R-L 3
