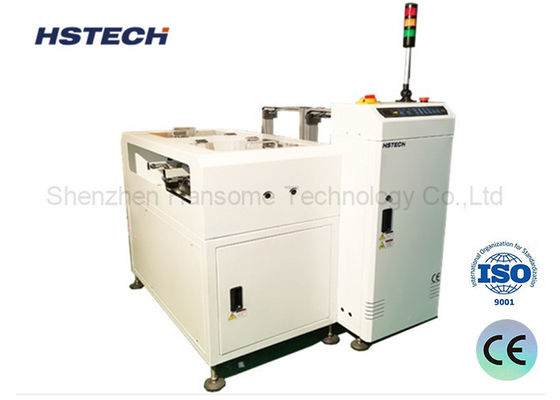

Descarregador de PCB Separação automática de placas NG/OK para produção SMT

Nome da marca:	HSTECH
Número do modelo:	HS-NK250
MOQ:	1 conjunto
preço:	Negociável
Condições de pagamento:	T/T, Western Union, MoneyGram
Capacidade de abastecimento:	100 conjuntos por mês

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Certificação:

Nome do produto:

Descarregador de NG/OK

PWB que transporta a altura:

910±30mm

Dimensão do PWB:

50*50~330*250mm

Fornecimento de energia:

AC220V, 50/60HZ

Qty do compartimento:

Compartimentos de cada trilho 2

Garantia:

1 ano

Utilização:

Linha de produção de SMT, cadeia de fabricação de SMT

Condição:

novo

Detalhes da embalagem:

Pacotes de madeira, com espuma

Habilidade da fonte:

100 conjuntos por mês

Destacar:

Descarregador automático de PCB

Descarregador de PCB de separação de placas NG/OK

Descarregador de PCB de produção SMT

Descrição do produto

Linha de produção de SMT Good/No-good board Separating Magazine NG OK PCB Unloader

Introdução

Após o processo de inspeção óptica automatizada (AOI), esta unidade opera de forma eficiente recebendo o sinal de inspeção da fase anterior.Segrega automaticamente os PCBs em duas categorias: não conformes (NG) e conformes (OK) e encaminha-os para os seus carregamentos designados.Isto garante uma triagem altamente eficiente e organizada das placas de circuito impresso.

Detalhes técnicos

Função	Recolher as placas NG/OK separadamente ao receber o sinal.
Altura de transporte	910±30 mm
Direcção do transporte	L~R, ou R~L
Horário de recolha do Conselho	A cada 6 segundos
Mudança de revista ao longo do tempo	Aproximadamente 30 segundos.
Lado fixo da via	Lado da frente
Lado da operação	Lado da frente
Cinturão transportador	ESD
Espessura do PCB	Min 0,6 mm
Seleção do tom	1-4 ((10 mm de espaço)
Fornecimento de energia	220V,50/60Hz,± 10%
Potência	00,05 kW
Pressão do ar	4-6Bar
Consumo de ar	Máximo 15 L/min
Número de revistas	Revista superior: 1, lado inferior: 2 revistas
Sinalização	SMEMA
Opções	1, modo de controlo do ecrã táctil. 2Ajuste automático da largura. 3, quantidade de carregadores até às exigências do cliente.

Características

1. Controle por PLC:
O sistema está equipado com um PLC para uma operação precisa e fiável.

2.Interface amigável para o utilizador:
Possui um painel de membrana LED de toque suave para controle fácil e intuitivo.

3.Ponte ajustável:
Projetados para acomodar uma gama de tamanhos e configurações de PCB.

4- Toque nos grampos.:
Assegurar o alinhamento seguro do carregador para a colocação estável das placas.

5.Pulsador pneumático:
Regulado a pressão para assegurar uma transferência suave e sem danos das placas.

6.Alto rendimento:
A mudança rápida de revestimento maximiza a eficiência geral da produção.

7.Sortagem automática NG/OK:
Integra-se perfeitamente com a AOI para simplificar os processos de inspeção e classificação.

8Interface de comunicações padrão SMEMA:
Facilita a integração perfeita nas linhas de produção através do protocolo SMEMA, permitindo uma comunicação e uma troca de dados suaves.

Modelo

Modelo	HS-NK250	HS-NK330	HS-NK390	HS-NK460
Comprimento eficiente do PCB	5050~350250 mm	5050~455330 mm	5050~530390mm	5050~530460 mm
Espessura do PCB	Min 0,6 mm	Min 0,6 mm	Min 0,6 mm	Min 0,6 mm
Tamanho do carregador	355320563mm	460400563	535460570mm	535530570mm
Dimensão da máquina	195016001200 mm	230017601200 mm	250018801200 mm	250021601200 mm
Peso	220 kg	280 kg	340 kg	380 kg

Produto e pormenores

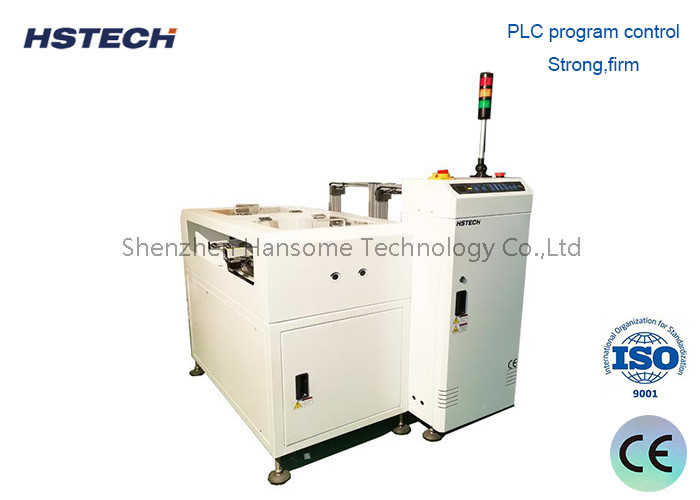

Descarregador de PCB Separação automática de placas NG/OK para produção SMT 0

Sobre a embalagem

Etiquetas:

Cinturão transportador ESD garante transporte seguro no descarregador de PCB para o fluxo de processo da linha de produção SMT
