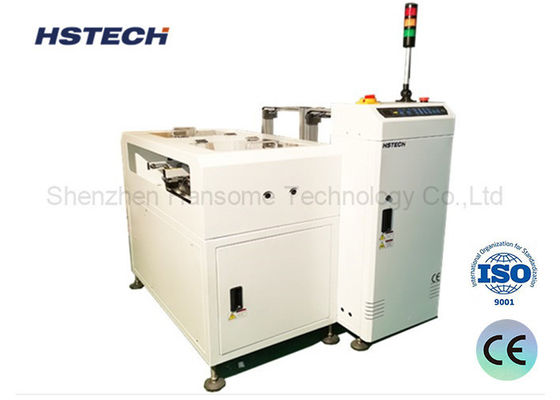

Descarregador de PCB de alta potência para triagem e encaminhamento da linha de produção SMT 1-4 Seleção de passo

Nome da marca:	HSTECH
Número do modelo:	HS-NK250
MOQ:	1 conjunto
preço:	Negociável
Condições de pagamento:	T/T, Western Union, MoneyGram
Capacidade de abastecimento:	100 conjuntos por mês

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Certificação:

Nome do produto:

Descarregador de NG/OK

PWB que transporta a altura:

910±30mm

Dimensão do PWB:

50*50~330*250mm

Fornecimento de energia:

AC220V, 50/60HZ

Qty do compartimento:

Compartimentos de cada trilho 2

Garantia:

1 ano

Utilização:

Linha de produção de SMT, cadeia de fabricação de SMT

Condição:

novo

Detalhes da embalagem:

Pacotes de madeira, com espuma

Habilidade da fonte:

100 conjuntos por mês

Destacar:

Descarregador de PCB altamente

Descarregador de PCB da linha de produção SMT

1-4 Descarregador de PCB de seleção de passo

Descrição do produto

Linha de produção de SMT Good/No-good board Separating Magazine NG OK PCB Unloader

Introdução
Após o processo de inspecção óptica automatizada (AOI), esta unidade opera de forma eficiente através da recepção de sinais de inspecção da fase anterior.Ele categoriza automaticamente os PCBs em dois gruposO sistema de classificação dos circuitos impressos é baseado em um sistema de classificação dos circuitos impressos: não conformes (NG) e conformes (OK) e os dirige para os respectivos carregamentos designados.

Detalhes técnicos

Função	Recolher as placas NG/OK separadamente ao receber o sinal.
Altura de transporte	910±30 mm
Direcção do transporte	L~R, ou R~L
Horário de recolha do Conselho	A cada 6 segundos
Mudança de revista ao longo do tempo	Aproximadamente 30 segundos.
Lado fixo da via	Lado da frente
Lado da operação	Lado da frente
Cinturão transportador	ESD
Espessura do PCB	Min 0,6 mm
Seleção do tom	1-4 ((10 mm de espaço)
Fornecimento de energia	220V,50/60Hz,± 10%
Potência	00,05 kW
Pressão do ar	4-6Bar
Consumo de ar	Máximo 15 L/min
Número de revistas	Revista superior: 1, lado inferior: 2 revistas
Sinalização	SMEMA
Opções	1, modo de controlo do ecrã táctil. 2Ajuste automático da largura. 3, quantidade de carregadores até às exigências do cliente.

Características

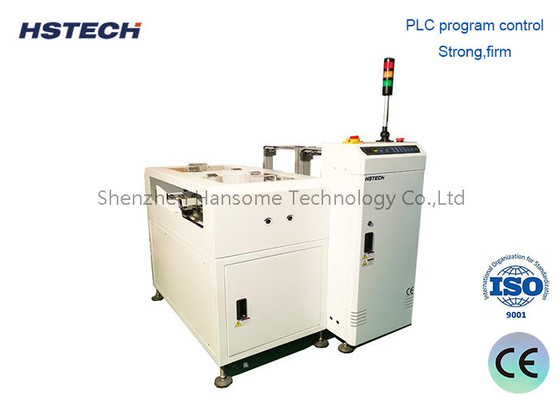

Controle de PLC:
O sistema incorpora um PLC para uma operação precisa e fiável.
Interface fácil de usar:
Possui um painel de membrana LED de toque suave para controle intuitivo e sem esforço.
Tonicidade ajustável:
Projetado para acomodar uma variedade de tamanhos e configurações de PCB com facilidade.
Mudança de pinças:
Assegurar o alinhamento seguro do carregador, facilitando a colocação estável da placa.
Pulsador pneumático:
Regulado a pressão para garantir uma transferência suave e sem danos.
Alta produtividade:
A mudança rápida de revestimento maximiza a eficiência da produção.
Seleção automática de NG/OK:
Integra-se perfeitamente com a AOI para uma inspeção e uma triagem simplificadas.
Interface de comunicações padrão SMEMA:
Permite a integração perfeita nas linhas de produção através do protocolo SMEMA, facilitando a comunicação e a troca de dados.

Modelo

Modelo	HS-NK250	HS-NK330	HS-NK390	HS-NK460
Comprimento eficiente do PCB	5050~350250 mm	5050~455330 mm	5050~530390mm	5050~530460 mm
Espessura do PCB	Min 0,6 mm	Min 0,6 mm	Min 0,6 mm	Min 0,6 mm
Tamanho do carregador	355320563mm	460400563	535460570mm	535530570mm
Dimensão da máquina	195016001200 mm	230017601200 mm	250018801200 mm	250021601200 mm
Peso	220 kg	280 kg	340 kg	380 kg

Produto e pormenores

Descarregador de PCB de alta potência para triagem e encaminhamento da linha de produção SMT 1-4 Seleção de passo 0
