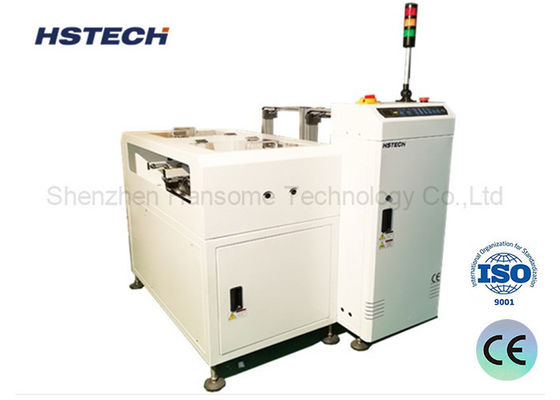

Descarregador de PCB NG OK avançado e sem costura para linha de produção SMT

Nome da marca:	HSTECH
Número do modelo:	HS-NK250
MOQ:	1 conjunto
preço:	Negociável
Condições de pagamento:	T/T, Western Union, MoneyGram
Capacidade de abastecimento:	100 conjuntos por mês

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Certificação:

Nome do produto:

Descarregador de NG/OK

PWB que transporta a altura:

910±30mm

Dimensão do PWB:

50*50~330*250mm

Fornecimento de energia:

AC220V, 50/60HZ

Qty do compartimento:

Compartimentos de cada trilho 2

Garantia:

1 ano

Utilização:

Linha de produção de SMT, cadeia de fabricação de SMT

Condição:

novo

Detalhes da embalagem:

Pacotes de madeira, com espuma

Habilidade da fonte:

100 conjuntos por mês

Destacar:

Descarregador de PCB da linha de produção SMT

Descarregador de PCB avançado

Descarregador de PCB NG OK sem costura

Descrição do produto

Linha de produção de SMT Good/No-good board Separating Magazine NG OK PCB Unloader

Introdução

Esta unidade funciona após o processo de inspecção óptica automatizada (AOI).classifica os PCBs de forma eficiente em dois grupos: não conformes (NG) e conformes (OK), dirigindo-os automaticamente para os respectivos carregamentos designados.Isto garante um processo de triagem altamente eficiente e organizado para as placas de circuito impresso.

Detalhes técnicos

Função	Recolher as placas NG/OK separadamente ao receber o sinal.
Altura de transporte	910±30 mm
Direcção do transporte	L~R, ou R~L
Horário de recolha do Conselho	A cada 6 segundos
Mudança de revista ao longo do tempo	Aproximadamente 30 segundos.
Lado fixo da via	Lado da frente
Lado da operação	Lado da frente
Cinturão transportador	ESD
Espessura do PCB	Min 0,6 mm
Seleção do tom	1-4 ((10 mm de espaço)
Fornecimento de energia	220V,50/60Hz,± 10%
Potência	00,05 kW
Pressão do ar	4-6Bar
Consumo de ar	Máximo 15 L/min
Número de revistas	Revista superior: 1, lado inferior: 2 revistas
Sinalização	SMEMA
Opções	1, modo de controlo do ecrã táctil. 2Ajuste automático da largura. 3, quantidade de carregadores até às exigências do cliente.

Características

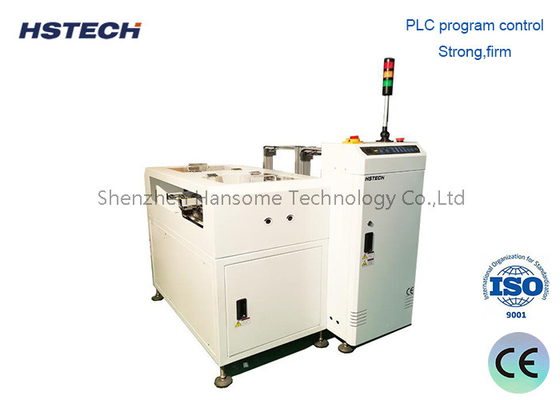

Controle de PLC:

Dispõe de um PLC para uma operação precisa e fiável.

Interface fácil de usar:

Incorpora um painel de membrana LED de toque suave para controlo intuitivo.

Tonicidade ajustável:

Adapta-se a diferentes tamanhos e configurações de PCB.

Mudança de pinças:

Assegurar um alinhamento seguro do carregador para uma colocação estável do PCB.

Pulsador pneumático:

Com pressão controlada para uma transferência suave e não destrutiva.

Alta produtividade:

Facilitar a rápida mudança de carregador para maximizar a eficiência da produção.

Seleção automática de NG/OK:

Integra-se perfeitamente com o AOI para uma inspeção e uma triagem simplificadas.

Interface de comunicações padrão SMEMA:

Permite uma integração perfeita nas linhas de produção através do protocolo SMEMA, garantindo uma comunicação e uma troca de dados suaves.

Modelo

Modelo	HS-NK250	HS-NK330	HS-NK390	HS-NK460
Comprimento eficiente do PCB	5050~350250 mm	5050~455330 mm	5050~530390mm	5050~530460 mm
Espessura do PCB	Min 0,6 mm	Min 0,6 mm	Min 0,6 mm	Min 0,6 mm
Tamanho do carregador	355320563mm	460400563	535460570mm	535530570mm
Dimensão da máquina	195016001200 mm	230017601200 mm	250018801200 mm	250021601200 mm
Peso	220 kg	280 kg	340 kg	380 kg

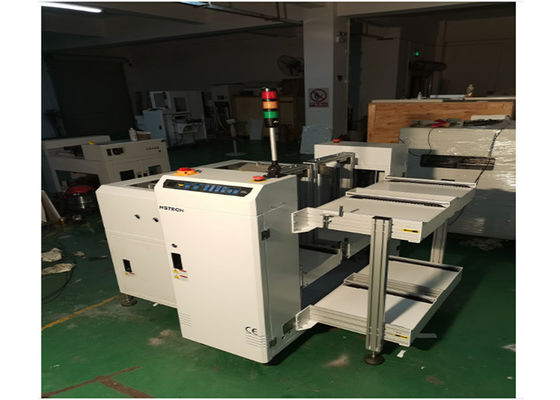

Produto e pormenores

Descarregador de PCB NG OK avançado e sem costura para linha de produção SMT 0
