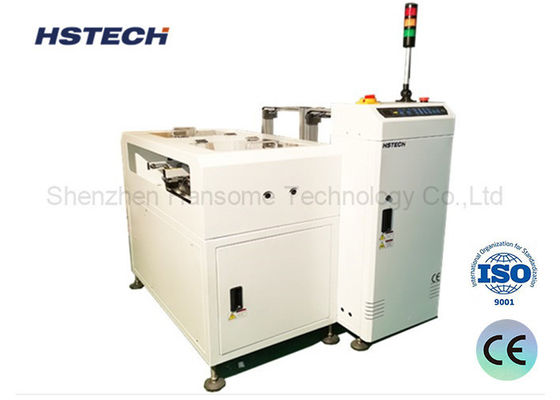

Descarregador de PCB de mudança de revista de alta velocidade para linha de produção SMT Opção de controle de tela sensível ao toque

Nome da marca:	HSTECH
Número do modelo:	HS-NK250
MOQ:	1 conjunto
preço:	negotiable
Condições de pagamento:	T/T, Western Union, MoneyGram
Capacidade de abastecimento:	100 conjuntos por mês

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Certificação:

Nome do produto:

Descarregador de NG/OK

PWB que transporta a altura:

910±30mm

Dimensão do PWB:

50*50~330*250mm

Fornecimento de energia:

AC220V, 50/60HZ

Qty do compartimento:

Compartimentos de cada trilho 2

Garantia:

1 ano

Utilização:

Linha de produção de SMT, cadeia de fabricação de SMT

Condição:

novo

Detalhes da embalagem:

Pacotes de madeira, com espuma

Habilidade da fonte:

100 conjuntos por mês

Descrição do produto

Linha de produção de SMT Good/No-good board Separating Magazine NG OK PCB Unloader

Introdução

Após passar pelo processo de inspecção óptica automatizada (AOI), esta unidade funciona eficazmente através da recepção de sinais de inspecção da fase anterior.Ele categoriza automaticamente os PCBs em dois gruposA partir daí, os circuitos impressos são classificados de acordo com as suas características: não conformes (NG) e conformes (OK) e, em seguida, dirigidos para as respectivas áreas de armazenagem designadas.

Detalhes técnicos

Função	Recolher as placas NG/OK separadamente ao receber o sinal.
Altura de transporte	910±30 mm
Direcção do transporte	L~R, ou R~L
Horário de recolha do Conselho	A cada 6 segundos
Mudança de revista ao longo do tempo	Aproximadamente 30 segundos.
Lado fixo da via	Lado da frente
Lado da operação	Lado da frente
Cinturão transportador	ESD
Espessura do PCB	Min 0,6 mm
Seleção do tom	1-4 ((10 mm de espaço)
Fornecimento de energia	220V,50/60Hz,± 10%
Potência	00,05 kW
Pressão do ar	4-6Bar
Consumo de ar	Máximo 15 L/min
Número de revistas	Revista superior: 1, lado inferior: 2 revistas
Sinalização	SMEMA
Opções	1, modo de controlo do ecrã táctil. 2Ajuste automático da largura. 3, quantidade de carregadores até às exigências do cliente.

Características

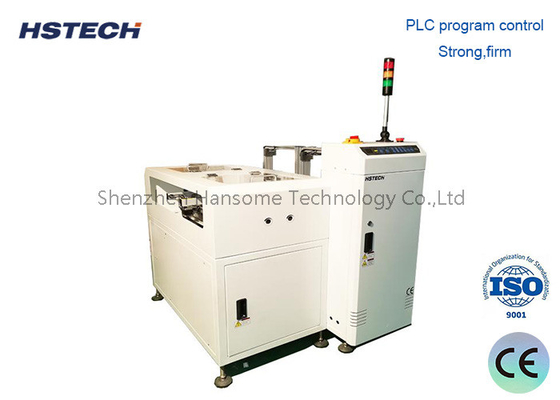

Controle por PLC:
O sistema utiliza um PLC para uma operação precisa e fiável.

Interface fácil de usar:
Um painel de membrana LED intuitivo com botões de toque suave permite um controle fácil.

Mecanismo de passo ajustável:
Acomoda uma variedade de tamanhos e configurações de PCB com facilidade.

Mãos para cima:
Assegurar a colocação estável do PCB através do alinhamento seguro do carregador.

Sistema de empuxador pneumático:
Com pressão controlada para garantir uma transferência suave e não prejudicial da placa.

Alta eficiência de produção:
As mudanças de revestimento otimizadas aumentam a produtividade de fabricação.

Sistema de classificação automática de NG/OK:
Integra-se perfeitamente com a AOI para uma inspeção e categorização eficientes.

Interface de comunicação SMEMA:
Suporta uma integração suave nas linhas de produção através do protocolo SMEMA, permitindo uma comunicação e uma troca de dados contínuas.

Modelo

Modelo	HS-NK250	HS-NK330	HS-NK390	HS-NK460
Comprimento eficiente do PCB	5050~350250 mm	5050~455330 mm	5050~530390mm	5050~530460 mm
Espessura do PCB	Min 0,6 mm	Min 0,6 mm	Min 0,6 mm	Min 0,6 mm
Tamanho do carregador	355320563mm	460400563	535460570mm	535530570mm
Dimensão da máquina	195016001200 mm	230017601200 mm	250018801200 mm	250021601200 mm
Peso	220 kg	280 kg	340 kg	380 kg

Produto e pormenores

Descarregador de PCB de mudança de revista de alta velocidade para linha de produção SMT Opção de controle de tela sensível ao toque 0
