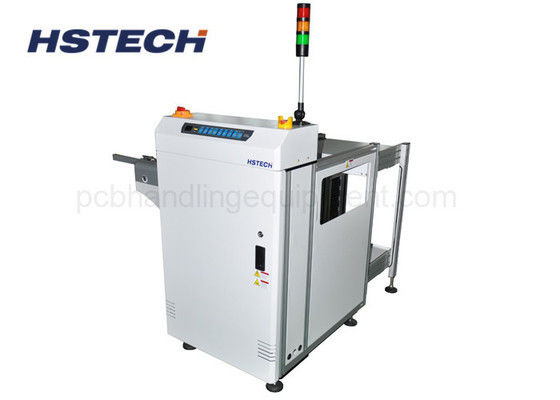

Descarregador de PCB de 90 Graus Economizador de Espaço com Controle PLC para Linhas SMT

Nome da marca:	HSTECH
Número do modelo:	HS-CU250/HS-CU330/HS-CU390/HS-CU460
MOQ:	1 unidade
preço:	negotiable
Condições de pagamento:	T/T
Capacidade de abastecimento:	100 PC/Mês

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Certificação:

CE,ISO

Nome do produto:

descarregador do compartimento do PWB de 90 graus

Fonte de energia:

AC110V/220V,50/60Hz

Pressão do ar:

Barra 4-6

Tamanho da placa de circuito impresso:

50*50~530*460mm

Seleção do tom:

10-40mm

Garantia:

1 ano

Detalhes da embalagem:

De madeira

Habilidade da fonte:

100 PC/Mês

Descrição do produto

Descarregador de revista de PCB de 90 graus para linha SMT Solução de descarregamento automático de PCB que economiza espaço

Descarregador de revistas de PCB de alta eficiência de 90 graus para linhas de produção SMT. Design de economia de espaço, controle de PLC estável, compatível com SMEMA. Ideal para manuseio e descarregamento automatizado de PCB.

Visão geral do produto

O descarregador de revistas de PCB de 90 graus é projetado para linhas de produção SMT para coletar automaticamente PCBs em ângulo reto, reduzindo significativamente o comprimento da linha e otimizando a utilização do espaço da fábrica.

Equipada com um sistema de empuxadores de alto desempenho, esta máquina assegura uma transferência de PCB suave e fiável dos carris transportadores para as prateleiras de revistas, ideal paraambientes de fabricação de eletrónica de alta eficiência.

Principais vantagens

Design de 90° para poupar espaço

Recolhe PCBs em ângulo reto para reduzir o comprimento da linha SMT
Perfeito para fábricas com espaço limitado

Operação estável e eficiente

O sistema de controlo PLC garante uma automação fiável
Não afeta a produtividade

Precisão e Durabilidade

Estrutura do perfil de aço inoxidável + alumínio
Forte, estável e fácil de manter

Alta compatibilidade

Totalmente compatível com o SMEMA
Integra-se perfeitamente com as linhas SMT existentes

Proteção de PCB garantida

Processo de descarga suave
Nenhum dano ao PCB durante a transferência

Características essenciais

Descarga de PCB em ângulo reto de 90° para otimizar o traçado das linhas
Interface de tela sensível ao toque LED com exibição de estado em 3 cores
Cinturão ESD plano de alta qualidade (largura 13 mm, espessura 3 mm)
Largura ajustável com manivela manual
Grampos pneumáticos superiores e inferiores para posicionamento estável do carregador
Sistema de controlo PLC inteligente
Mecanismo de regulação da largura suave e paralela

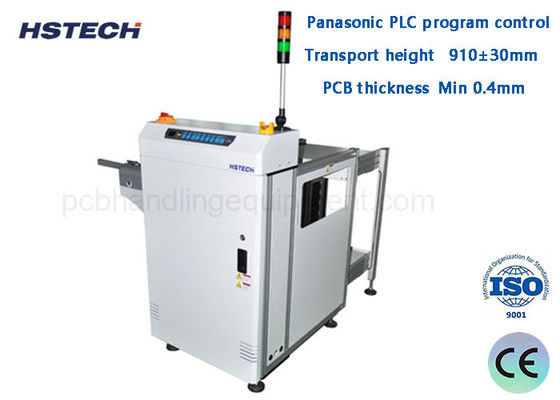

Especificações técnicas

Parâmetro	Detalhes
Nome do produto	Descarregador de revistas de PCB de 90 graus
Altura de transporte	910 ± 30 mm
Direcção do transporte	Esquerda → Direita ou Direita → Esquerda
Lado da operação	Operação de Frente
Fornecimento de energia	220 V / 50-60 Hz ± 10%
Pressão do ar	4-6 bar
Espessura do PCB	Min 0,4 mm
Capacidade do carregador	1 / 2 em cima.
Velocidade do transportador	0.5-20 m/min (regulado)
Interface	SMEMA

Modelos disponíveis

Modelo	Faixa de tamanho do PCB	Tamanho da máquina (mm)	Tamanho do carregador (mm)	Peso
HS-CU250	50 × 50 - 350 × 250 mm	1100×1200×1200	355×320×563	140 kg
HS-CU330	50 × 50 - 455 × 330 mm	1310 × 1360 × 1200	460×400×563	200 kg
HS-CU390	50 × 50 - 530 × 390 mm	1430 × 1480 × 1200	535×460×570	260 kg
HS-CU460	50 × 50 - 530 × 460 mm	1430 × 1620 × 1200	535×530×570	300 kg

Indústrias de aplicação

EMS (Serviços de Fabricação de Eletrónica)
Eletrônicos de consumo
Eletrônicos automotivos
Fabricação de LED
Linhas de montagem de PCB

Porquê trabalhar connosco?

Experiência de mais de 10 anos em equipamento de automação SMT
Exportados para mais de 30 países em todo o mundo
Personalização disponível para diferentes linhas de produção
Entrega rápida e suporte pós-venda confiável

Otimize a sua linha de produção SMT

Procurando otimizar sua linha de produção SMT e economizar espaço?

Contacte-nos hoje para:

Solução de layout livre
Melhor cotação
Configuração personalizada

Envie a sua consulta agora, nós responderemos dentro de 24 horas!
