Equipamento de desmontagem de painéis de PCB

Máquina de separação de placas de alta precisão do tipo de faca para PCB ou separação de lâminas de corte em V

Máquina de separação de placas de alta precisão do tipo de faca para PCB ou separação de lâminas de corte em V

Nome da marca:	HSTECH
Número do modelo:	HS-203
MOQ:	1 unidade
Preço:	negotiable
Condições de pagamento:	T/T
Capacidade de abastecimento:	100 PC/Mês

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Certificação:

CE,ISO

Nome do produto:

Separador de PCB de lâmina

outro nome:

Máquina de corte de PCB em V

Qualidade:

Grau durável, alto

Fonte de energia:

AC220V monofásico, 50-60Hz

Sistema de acionamento:

Motor de passo (travamento automático)

Garantia:

1 ano

Detalhes da embalagem:

De madeira

Habilidade da fonte:

100 PC/Mês

Destacar:

Máquina de depanelização de PCI de alta precisão

PCB de separação de placas de tipo de faca

Máquina de separação de lâminas de corte em V

Descrição do produto

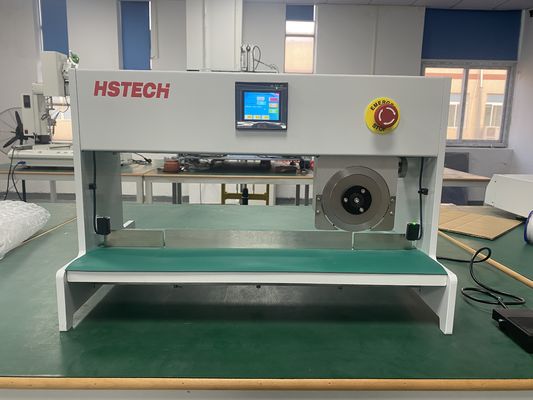

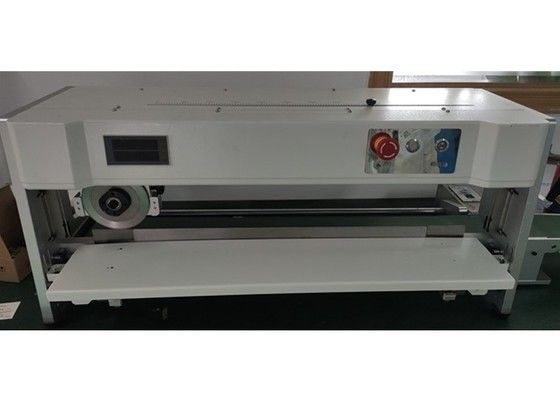

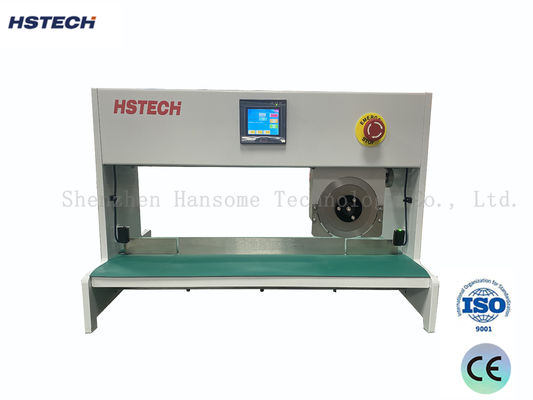

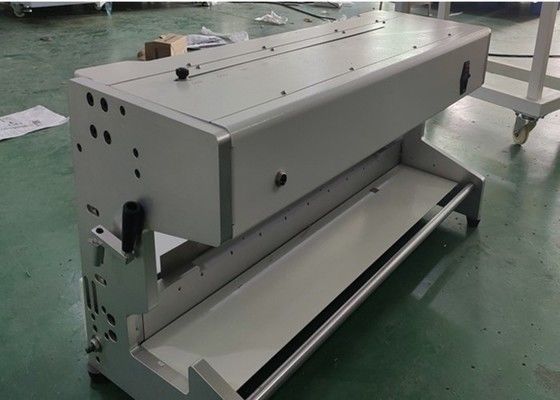

Separador de Placas Tipo Faca de Alta Precisão Máquina de Depanelamento de PCB

Este Separador de Placas de PCB é uma máquina de corte de placas de circuito de alta precisão projetada especificamente para linhas de produção SMT. Adota um mecanismo de corte com faca superior e inferior para separar PCBs conectados por V-groove de forma segura e eficiente. Elimina completamente danos ao circuito e quebra de componentes causados pelo depanelamento manual, sendo amplamente utilizado nas indústrias de fabricação eletrônica, montagem SMT e montagem de PCB.

Especificações Técnicas

Fonte de Alimentação	Monofásico AC220V, 50-60Hz
Peso	60KG
Tamanho da Máquina	770mm (C) × 370mm (L) × 420mm (A)
Velocidade de Corte	300mm/s
Curso Máximo da Roda de Faca	350mm
Ajuste Fino da Roda de Faca	0-3mm
Ajuste da Faca Inferior	0-2mm
Largura do Defletor Traseiro	150mm
Largura Máxima de Corte de PCB	150mm
Comprimento Máximo de Corte de PCB	350mm
Espessura Aplicável de PCB	0.6-3.2mm
Espaçamento do V-Groove	0.25-2.0mm
Proteção de Segurança	Interruptor de segurança infravermelho
Sistema de Acionamento	Motor de Passo (autoblocante)
Material da Faca	Aço Rápido Importado (retificável ~2 vezes)

Principais Características

Corte de Alta Precisão para Máximo Rendimento: O motor de passo com função de autobloqueio ao ligar oferece corte e posicionamento precisos, eliminando desvios de percurso e garantindo cortes suaves e sem rebarbas.
Corte de Baixo Estresse para Proteger Componentes: O design da faca circular móvel reduz o estresse mecânico, prevenindo rachaduras nas juntas de solda e quebra de componentes eletrônicos.
Ajuste Versátil para Vários PCBs: A roda de faca ajustável e a faca inferior acomodam diferentes espessuras de PCB (0.6-3.2mm) e espaçamentos de V-groove (0.25-2.0mm).
Operação com Proteção de Segurança: O interruptor de segurança infravermelho para automaticamente a máquina quando objetos estranhos entram na área de corte.
Facas Duráveis com Baixo Custo de Manutenção: As facas de aço rápido importado podem ser retificadas aproximadamente 2 vezes, estendendo a vida útil.
Operação Simples para Alta Eficiência: O controle por pedal permite uma operação direta com resultados de qualidade consistente.

Aplicações

Depanelamento de PCB em linhas de produção SMT
Corte em massa de PCB em fábricas de fabricação eletrônica
Depanelamento de PCBs de precisão e com componentes montados
Montagem de PCB em eletrônicos de consumo, controle industrial e indústrias de eletrônicos automotivos
Atualização de processos de depanelamento para reduzir taxas de retrabalho e sucata

Perguntas Frequentes

Qual espessura de PCB esta máquina pode cortar?

É adequada para PCBs com espessura de 0.6-3.2mm e espaçamentos de V-groove de 0.25-2.0mm, oferecendo forte compatibilidade.

O corte danificará os componentes no PCB?

O corte com faca circular móvel produz estresse mecânico muito baixo. Combinado com controle de percurso preciso, não danifica juntas de solda ou componentes circundantes, tornando-o ideal para depanelamento de PCBs de precisão.

As facas podem ser substituídas ou retificadas?

As facas superior e inferior são feitas de aço rápido importado. Facas cegas podem ser retificadas aproximadamente 2 vezes, reduzindo os custos operacionais a longo prazo.

Quais recursos de segurança a máquina possui?

É equipada com um interruptor de segurança infravermelho que para automaticamente a máquina quando objetos estranhos entram na área de movimento da faca, prevenindo acidentes.
