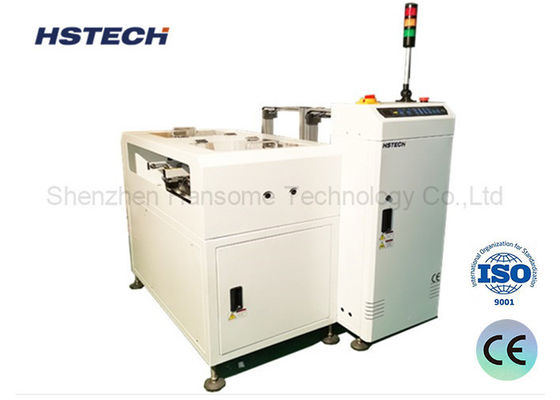

Linha de produção de SMT NG OK Descarregador de PCB para bom Não bom Revista de separação de placas

Linha de produção de SMT NG OK Descarregador de PCB para bom Não bom Revista de separação de placas

Nome da marca: HSTECH
Número do modelo: HS-NK250
MOQ: 1 unidade
Preço: Negotation
Condições de pagamento: T/T
Capacidade de abastecimento: 50 unidades/mês
Informações pormenorizadas
Lugar de origem:
China
Certificação:
CE,ISO
Altura de Transporte:
910±30mm
Sentido do transporte:
L~R, ou R~L
Time de mudança de revista:
Aproximadamente 30 segundos.
Espessura da PCB:
Min 0,6 mm
Fonte de energia:
220V,50/60Hz,± 10%
Consumo de ar:
Máximo 15 L/min
Detalhes da embalagem:
De madeira
Habilidade da fonte:
50 unidades/mês
Descrição do produto
Descarregador de Placas de Circuito Impresso (PCI) NG OK Totalmente Automático Linha de Produção SMT Separação de Placas Boas e Ruins Armazenamento em Revisteiro para Linha de Montagem SMT
Visão Geral do Produto

O Descarregador de PCI NG OK é um equipamento de manuseio automático profissional, projetado para linhas de produção SMT (Tecnologia de Montagem em Superfície), amplamente utilizado nas indústrias de fabricação de eletrônicos na Europa, América e Sudeste Asiático. Como uma máquina periférica central SMT, ele integra funções de classificação automática, descarregamento rápido e segregação de qualidade, conectando-se perfeitamente com máquinas AOI (Inspeção Ótica Automática) e SPI (Inspeção de Pasta de Solda) para realizar a classificação inteligente de PCIs OK (qualificadas) e NG (defeituosas). Ele substitui efetivamente a operação manual, melhora a eficiência da produção, reduz danos às PCIs e garante um controle de qualidade rigoroso para produção em massa.

Detalhes Técnicos
FunçãoColetar as placas NG/OK separadamente ao receber o sinal.
Altura de transporte910±30mm
Direção de transporteE~D, ou D~E
Tempo de coleta de placaAproximadamente 6 segundos cada
Tempo de troca de revisteiroAproximadamente 30 segundos
Lado fixo da trilhaLado frontal
Lado de operaçãoLado frontal
Esteira transportadoraESD
Espessura da PCIMínimo 0,6mm
Seleção de passo1-4 (passo de 10mm)
Fonte de alimentação220V, 50/60Hz, ±10%
Potência0,05kW
Pressão do ar4-6Bar
Consumo de arMáximo 15L/min
Número de revisteirosSuperior: 1 revisteiro, Lado inferior: 2 revisteiros
SinalSMEMA
Opções

1. Modo de controle por tela sensível ao toque.

2. Ajuste automático de largura.

3. Quantidade de revisteiros conforme requisito do cliente.

Características
  1. Controle PLC: Equipado com um PLC para operação precisa e confiável.
  2. Interface Amigável: Incorpora um painel de membrana LED intuitivo de toque suave para controle sem esforço.
  3. Passo Ajustável: Projetado para acomodar uma variedade de tamanhos e configurações de PCI.
  4. Grampos de Alavanca: Garantem posicionamento estável da PCI através de alinhamento seguro do revisteiro.
  5. Empurrador Pneumático: Pressão controlada para garantir transferência de placa suave e não destrutiva.
  6. Alto Rendimento: Maximiza a eficiência da produção através de trocas rápidas de revisteiro.
  7. Classificação Automática NG/OK: Melhora os processos de inspeção e classificação com integração AOI perfeita.
  8. Interface de Comunicação SMEMA: Permite integração perfeita em linhas de produção via protocolo SMEMA, facilitando comunicação e troca de dados fluida.
Modelo
ModeloHS-NK250HS-NK330HS-NK390HS-NK460
Comprimento eficiente da PCI50*50~350*250mm50*50~455*330mm50*50~530*390mm50*50~530*460mm
Espessura da PCIMínimo 0,6mmMínimo 0,6mmMínimo 0,6mmMínimo 0,6mm
Tamanho do revisteiro355*320*563mm460*400*563535*460*570mm535*530*570mm
Dimensão da máquina1950*1600*1200mm2300*1760*1200mm2500*1880*1200mm2500*2160*1200mm
Peso220kg280kg340kg380kg

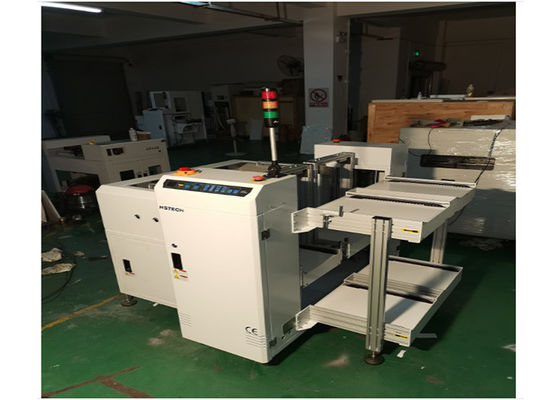

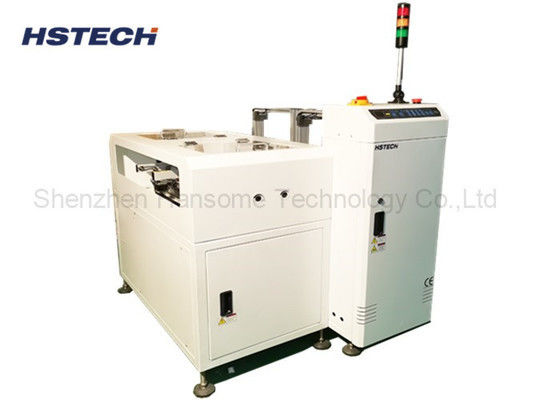

O Produto e Detalhes

Linha de produção de SMT NG OK Descarregador de PCB para bom Não bom Revista de separação de placas

Linha de produção de SMT NG OK Descarregador de PCB para bom Não bom Revista de separação de placas

Linha de produção de SMT NG OK Descarregador de PCB para bom Não bom Revista de separação de placas

Ampla Gama de Aplicações

Este descarregador de classificação inteligente é o toque final perfeito para várias linhas de montagem de eletrônicos:

  • Linhas de Produção SMT: Posicionado no final da linha para coletar PCIs finalizadas após a inspeção final.
  • Inspeção AOI / SPI: Separa automaticamente placas sinalizadas por máquinas de Inspeção Ótica Automática (AOI) ou Inspeção de Pasta de Solda (SPI) para retrabalho imediato.
  • Áreas de Retrabalho de PCBA: Segrega eficientemente placas defeituosas, permitindo que técnicos de reparo acessem e corrijam problemas rapidamente sem busca manual.
  • Produção de Alto Mix: Ideal para fábricas que produzem telefones celulares, eletrônicos automotivos, placas-mãe de computador e eletrodomésticos.

Por que escolher nosso Descarregador de PCI NG/OK?
  • Integração Perfeita: Totalmente compatível com interfaces SMEMA padrão, tornando-o plug-and-play com a maioria das principais marcas de equipamentos SMT e de inspeção.
  • Rastreabilidade em Tempo Real: O sistema pode registrar e exibir informações de código de barras para placas NG, ajudando você a rastrear defeitos e otimizar suas etapas de produção anteriores.
  • Segurança e Confiabilidade: Construído com estruturas de aço robustas, cortinas de luz de segurança e sistemas de alarme para proteger os operadores e garantir operação estável 24 horas por dia, 7 dias por semana.
  • Soluções Personalizáveis: Oferecemos configurações de trilha única e dupla, bem como tamanhos de revisteiro personalizados para se adequar perfeitamente ao fluxo de trabalho específico de sua fábrica.


Pronto para Automatizar sua Classificação de PCI?

Pare de perder tempo com classificação manual. Entre em contato conosco hoje mesmo para um Orçamento GRÁTIS e uma demonstração em vídeo ao vivo de nosso Descarregador de PCI NG/OK em ação!
