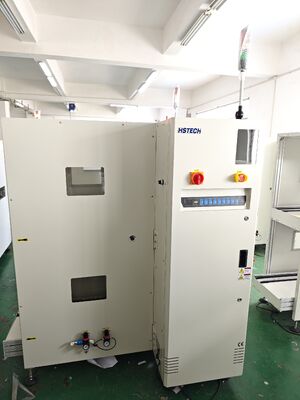

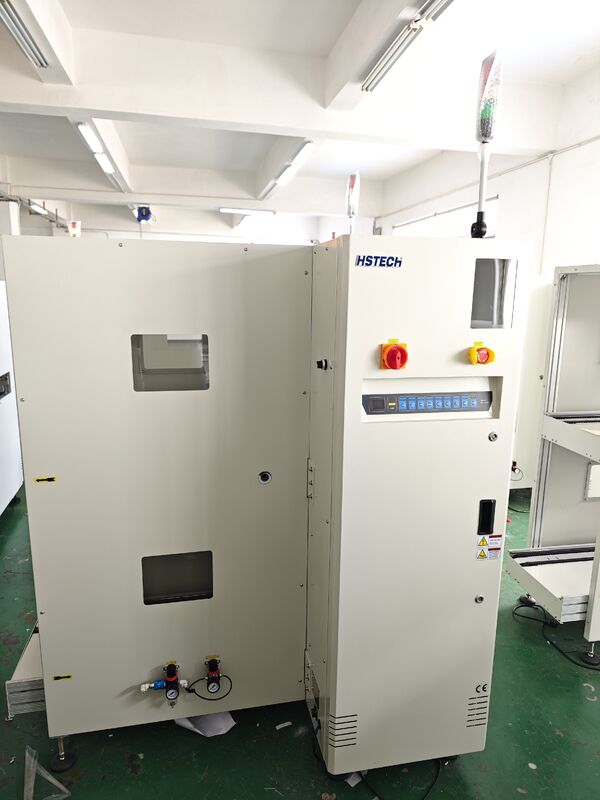

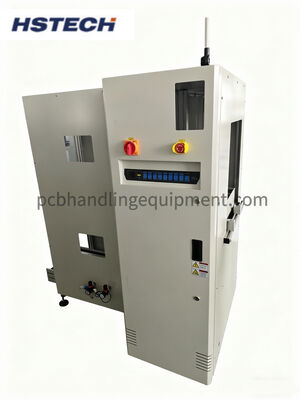

Carregador fechado do PWB do compartimento do controle do botão carregador múltiplo com SMEMA compatível

Nome da marca:	HSTECH
Número do modelo:	HS-LD250
MOQ:	1 unidade
preço:	negotiable
Condições de pagamento:	T/T
Capacidade de abastecimento:	50 unidades/mês

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Certificação:

CE,ISO

Nome do produto:

Carregador de PCB de revistas múltiplas

Outro nome:

Máquina de carga da placa de SMT

Fonte de energia:

AC110V/220V,50/60Hz

Pressão do Ar:

Barra 4-6

Operação:

Operação dianteira

Garantia:

1 ano

Detalhes da embalagem:

De madeira

Habilidade da fonte:

50 unidades/mês

Destacar:

Carregador de revistas de PCB com comando de botão

carregador de revistas de PCB compatível com o SMEMA

carregador de revistas de PCB fechado

Descrição do produto

Máquina de carregamento de PCB SMEMA

Esta máquina de carregamento de PCB é um equipamento de alimentação automática frontal especialmente concebido para linhas de produção de montagem SMT.Possui uma caixa de segurança totalmente fechada com controle centralizado de botão físico e suporta acoplamento padrão de sinal de comunicação SMEMA para integração perfeita com impressoras de pasta de solda, montadores de componentes, máquinas de distribuição, fornos de refluxo e outros equipamentos SMT.

Cenários de aplicação

Combinação de alimentação frontal para impressoras de estêncil SMT
Fornecimento automático de placas para montadores de chips de alta velocidade
Máquinas de distribuição em linha de alimentação contínua e equipamento de solda por ondas seletivas
Alimentação por lotes de PCB para placas de controlo eletrónico automotivo, circuitos flexíveis FPC e produção de placas de mini semicondutores
Alimentação automática de oficina livre de poeira com projeto de protecção de segurança totalmente fechado

Características principais do produto

Projeto integrado modular:Disposição modular padronizada para fácil desmontagem, manutenção, expansão de funções e conversão de modelo
Quadro mecânico reforçado e robusto:Estrutura de estrutura integrada de aço espessado com tratamento antivibração para operação estável e contínua durante 24 horas
Projeto econômico:O layout estrutural otimizado reduz os custos de fabricação mantendo funções completas de alimentação

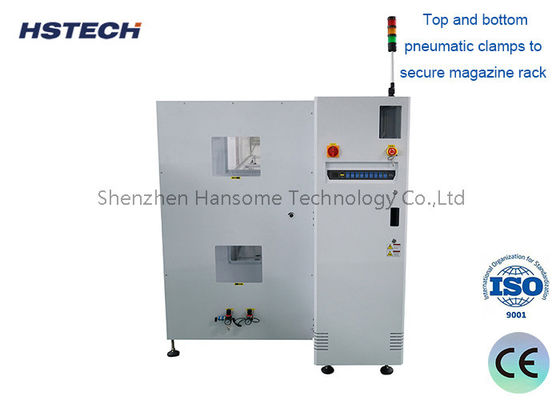

Clampas pneumáticas duplas:Mecanismo de fixação pneumática superior e inferior bloqueia firmemente as prateleiras de revistas durante o funcionamento
Garantia de quebra de PCB zero:Cintura transportadora de atrito macio com estrutura de elevação de amortecimento e sensores de limite de altura precisos evitam danos ao PCB
Compatível com o sinal SMEMA padrão:Interface de comunicação SMEMA padrão integrada para interconexão automática de sinais com todos os equipamentos SMT convencionais

Especificações técnicas

Ponto	Parâmetro
Nome do produto	Máquina de carregamento de PCB
Altura de transporte	910±30 mm
Tempo de carregamento de PCB	Aproximadamente 6 segundos.
Tempo de substituição do carregador	Aproximadamente 30 segundos.
Direcção do transporte	L~R, ou R~L
Operação	Operação frontal
Lado fixo da via	Lado da frente (ou especificar)
Fornecimento de energia	220 V, 50/60 Hz, ± 10%
Pressão do ar	4-6bar
Espessura do PCB	Min 0,4 mm
Quantidade de revistas	Lado superior: 1 pc, lado inferior: 2 pc
Seleção do tom	1-4 (10 mm de distância)
Velocidade do transportador	0.5-20M/min ou personalizados
Sinalização	SMEMA

Especificações do modelo

Modelo	HS-LD250	HS-LD330	HS-LD390	HS-LD460
Comprimento eficiente do PCB	50 × 50 ~ 350 × 250 mm	50 × 50 ~ 455 × 330 mm	50 × 50 ~ 530 × 390 mm	50 × 530 × 460 mm
Tamanho da máquina	1400 × 800 × 1200 mm	1650 × 880 × 1200 mm	1800 × 940 × 1200 mm	1800 × 1010 × 1200 mm
Tamanho do carregador	355 × 320 × 563 mm	460 × 400 × 563 mm	535 × 460 × 570 mm	535 × 530 × 570 mm
Peso	140 kg	180 kg	220 kg	260 kg

Indústrias aplicáveis

Fábrica de montagem de eletrónica SMT Fabricação de produtos eletrónicos para automóveis Produção de novas placas de controlo de energia Processamento de circuitos flexíveis FPC Oficina de embalagens de semicondutores Fabricação de equipamentos electrónicos médicos Fabrica de dispositivos inteligentes portáteis
