Equipamento de manipulação de PCB para linhas SMT

Equipamento de manipulação de PCB para linhas SMT

Nome da marca:	HSTECH
Número do modelo:	HS-DS400
MOQ:	1 unidade
Preço:	negotiable
Condições de pagamento:	T/T
Capacidade de abastecimento:	50 unidades/mês

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Certificação:

CE,ISO

Nome do produto:

Desempilhador de PCB

Outro nome:

Carregador de placa nua

Espessura da PCB:

0.6~4.0mm

Pressão do Ar:

0,6 MPa

Fonte de energia:

AC110V/220V, de fase única

Garantia:

1 ano

Detalhes da embalagem:

De madeira

Habilidade da fonte:

50 unidades/mês

Destacar:

Desmontador automático de PCB para SMT

Equipamento de carregador de placas nuas

Máquina de manuseio de PCB com garantia

Descrição do produto

Distracção automática de PCB para linhas de produção SMT

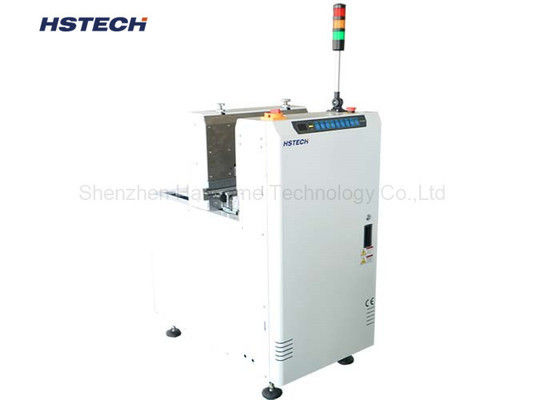

OHSTECH Destacker (carregador de placas nuas)é uma solução automática de carregamento de PCB concebida para separar e carregar de forma eficiente PCBs nus numa linha de produção SMT. Com controlo por programa PLC, uma estrutura de alumínio estável,Compatibilidade do cinto de transporte de segurança ESD e do SMEMA, a máquina fornece uma solução prática para o manuseamento automatizado de PCB.

O Destacker foi concebido para ambientes de produção onde a carga contínua de PCB, a rápida mudança de produto e o transporte estável de placas são importantes.modo de passagem, proporcionando maior flexibilidade na integração da máquina em diferentes configurações de linha de produção de PCB.

A HSTECH oferece dois modelos padrão,HS-DS400eHS-DS530, suportando diferentes faixas de tamanho de PCB para atender a vários requisitos de produção.

Características fundamentais

Controle do programa PLC

O Destacker usaControle por programa PLCpara gerir a sequência de funcionamento da máquina e o processo de carregamento de PCB. O sistema de controlo baseado em PLC proporciona uma operação estável e conveniente para a produção diária,com um comprimento de diâmetro não superior a 50 mm,.

Estrutura de alumínio pesado

A máquina adota umestrutura de alumínio com fundo pesadoA base reforçada ajuda a evitar mudanças indesejadas da máquina durante a operação e fornece uma plataforma estável para manuseio contínuo de PCB.Este projeto é especialmente adequado para ambientes de produção onde a estabilidade do equipamento é importante para a transferência confiável da placa.

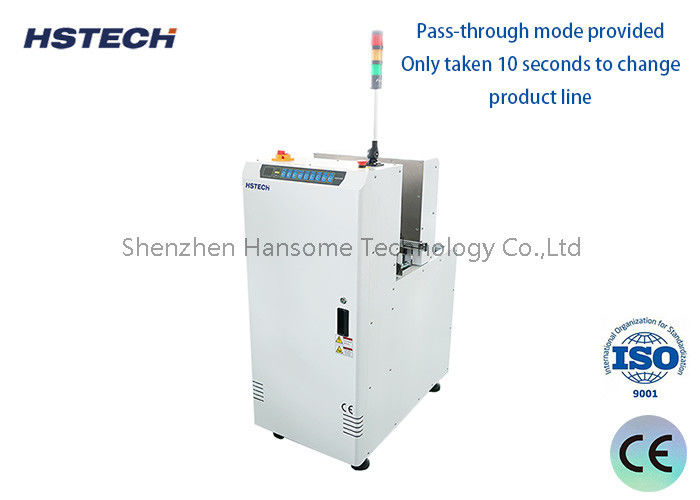

Modo Pass-Through

Amodo de passagemO destacador pode ser configurado para suportar diferentes requisitos de manuseio de PCB, dependendo da configuração de produção,facilitando a integração com equipamentos SMT a montante e a jusante.

Mudança rápida de produto

O Destacker foi concebido para uma conveniente mudança de produto.São necessários apenas cerca de 10 segundos para alterar a linha de produtosEsta capacidade de mudança rápida é particularmente útil para ambientes de produção que lidam com múltiplos modelos de PCB e mudanças frequentes de produto.

Controle fácil de usar

Características da máquinabotões de comando convenientesPara uma operação simples.opção de controlo com ecrã táctilA utilização de um sistema de controlo de desempenho para a produção de máquinas é também possível, proporcionando uma interface alternativa para os clientes que necessitam de uma experiência de funcionamento mais conveniente.

Carregamento ininterrupto de PCB

O Destacker suportaCarregamento ininterrupto, ajudando a manter um fornecimento contínuo de PCB para a linha de produção.Esta característica pode reduzir interrupções desnecessárias durante o manuseio de PCB e é adequada para ambientes de produção SMT automatizados onde é necessária uma alimentação estável da placa.

Cinturão de transporte ESD

A máquina está equipada com umCinturão de transporte ESDO projeto de transporte orientado para o ESD é adequado para ambientes de fabricação de eletrônicos onde a proteção eletrostática é uma consideração importante durante o manuseio de PCB.

Exibição inteligente de erro da máquina

O Destacker fornece um auto-programadoSistema de exibição de erros da máquinaCada código de erro corresponde às instruções de manutenção relevantes, que são colocadas na parte de trás da porta da máquina.Isto permite aos operadores e ao pessoal de manutenção identificar rapidamente o tipo de erro da máquina e consultar as informações de manutenção correspondentes.

SMEMA Compatível

O Destacker éCompatível com o SMEMA, tornando-o adequado para integração com equipamentos de linha de produção SMT compatíveis.Isso permite que o carregador de placa nua seja incorporado em um sistema automatizado de manuseio de PCB junto com outros equipamentos de linha SMT.

Como funciona o detector de PCB

OCarregador de placa nu / Desmontador de PCBsão colocados no início da linha de produção de PCB.e o Destacker separa e transfere as placas individualmente para o equipamento de produção a jusante.

A máquina continua então o processo de carregamento de acordo com a sequência de operação programada, fornecendo um fornecimento estável de PCBs nus para a linha SMT.Este tipo de manuseio automatizado de PCB pode ajudar os fabricantes a reduzir o manuseio manual de placas e melhorar a consistência da alimentação de PCB entre os processos.

Projetado para manipulação de PCB SMT

O destacador HSTECH é adequado para linhas de produção de PCB onde é necessário carregamento automatizado de placa nua.

Linhas de produção SMT
Linhas de montagem de PCB
Fabricação de PCBA
Fabricação de produtos eletrónicos
Produção do SME
Produção de produtos eletrónicos OEM/ODM
Sistemas automatizados de manuseio de PCB

Pode ser utilizado como parte de uma solução mais ampla de manuseio de PCB, juntamente comEquipamentos de transporte de PCB, tampões, descarregadores e outros equipamentos de linha SMT.

Especificações técnicas

Modelo	Tamanho de PCB eficiente	Dimensões da máquina	Peso
HS-DS400	50 × 50 - 400 × 400 mm	505 × 825 × 1200 mm	200 kg
HS-DS530	50 × 50 - 530 × 500 mm	600 × 920 × 1200 mm	250 kg

Por que escolher o HSTECH PCB Destacker?

Manipulação estável de PCB

A estrutura de alumínio pesado e o design do fundo pesado ajudam a garantir uma operação estável do equipamento durante a carga de PCB.

Produção flexível

O modo de passagem e a compatibilidade SMEMA permitem que a máquina seja integrada em diferentes configurações de linha de produção SMT.

Mudança rápida

AproximadamenteDez segundos.são necessários para a mudança de linha de produtos, tornando a máquina adequada para ambientes de produção com vários modelos de PCB.

Carregamento contínuo

A função de carga ininterrupta ajuda a manter um fornecimento contínuo de PCB para processos SMT a jusante.

Manutenção fácil

A exibição de erros programada e as correspondentes instruções de manutenção ajudam os operadores a identificar mais eficientemente os problemas da máquina.

Protecção ESD

A correia de transporte ESD é projetada para aplicações de manuseio de PCB em ambientes de fabricação de eletrônicos.

Aplicação típica da linha SMT

Uma configuração típica de manuseio de PCB pode ser organizada como:

Carregamento de PCB nu -> Descarregador de PCB -> Transportador -> Impressão de pasta de solda -> Seleção e colocação -> Refluxo -> AOI -> Descarregamento de PCB

O destacador HSTECH pode servir deEquipamento de carga de PCB frontalPara os fabricantes que atualizarem uma linha de produção existente, a utilização de um sistema de transmissão automática de circuitos integrados (PCBs) pode ser feita através de um sistema de transmissão automática de circuitos integrados.O Destacker pode também ser considerado uma solução de automação para reduzir as operações manuais de carga de PCB.

Detonador de PCB para produção de PCB múltiplos

Para os fabricantes de EMS e PCBA que operam diferentes modelos de PCB, a rápida mudança de produto pode ser uma parte importante da flexibilidade da produção.O Destacker HSTECH foi concebido com um conceito de mudança rápida, requer aproximadamente 10 segundos para mudar a linha de produtos. Isto torna-o adequado para ambientes de produção onde diferentes produtos de PCB precisam ser processados na mesma linha.

Combinado com o controle PLC, operação conveniente e funcionalidade de passagem, a máquina fornece uma solução prática para manuseio automatizado de PCB nu.
