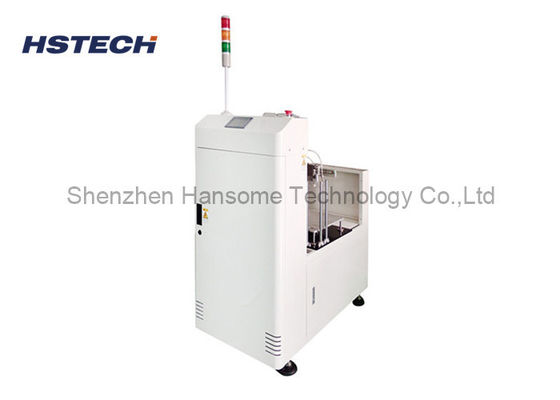

Equipamento de manipulação de PCB de carga automática a vácuo AC 110V - 220V para placa de 0,4 mm

Equipamento de manipulação de PCB de carga automática a vácuo AC 110V - 220V para placa de 0,4 mm

Nome da marca: HSTECH
Número do modelo: HS-390VL
MOQ: 1 conjunto
preço: negotiable
Condições de pagamento: T/T, Western Union, MoneyGram
Capacidade de abastecimento: 100 conjuntos por mês
Informações pormenorizadas
Lugar de origem:
China
Certificação:
CE
Nome do produto:
Carregador de vácuo de PCB
Cores:
Branco
Fornecimento de energia:
AC110V/AC220V, 50/60Hz
PLC:
Mitsubishi
Marca do relé:
Schneider
Comutador optoeletrônico:
OMRON
Materiais:
Aço inoxidável
Condição:
novo
Detalhes da embalagem:
Embalagem de madeira
Habilidade da fonte:
100 conjuntos por mês
Destacar:

Equipamento da linha de produção

,

Equipamento de montagem SMT

Descrição do produto

Equipamento de manipulação de espessura de PCB de carga automática a vácuo por passagem AC 110V - 220V



Aplicação



Este equipamento é usado para carregar placas nuas para o início da linha SMT.



Especificações



Modelo HS-390VL
Dimensão do PCB (50*50) - ((530*390) mm
Fornecimento de ar 4-6 bar, máximo 10 L/min
Direcção do transporte L-R ou R-L (facultativo)
Espessura do PCB min 0,4 mm
Arremessos para cima/para baixo 1-4 (passo de 10 mm)
Capacidade de armazenamento de PCB Max 100pcs
Altura da máquina Padrão ((900±20 mm)
Dimensão Machien 600*950*1200 mm
Peso 150 kg





Características



1, O carregador de tábuas nuas é utilizado para carregar automaticamente tábuas desocupadas no início,As placas nuas são levantadas uma a uma da pilha por vácuo e são baixadas suavemente no segmento da correia, pronto para a máquina a jusante

2, Mitsubishi PLC sistema de controlo central.

3Controle do ecrã táctil.

4, modo de carregador de tábuas nuas & modo de desvio selecionável, pode ser usado como transportador.

5, as posições dos tampões de vácuo ajustáveis proporcionam uma melhor forma de manter os PCBs.

6, posicionando automaticamente a distância do ônibus e liberando com precisão o PCB no carril transportador.

7Interface SMEMA.

8, exibição de luz da torre.
