Elevada precisão da câmara digital do CCD do passo da máquina de impressão 0,3 do estêncil da pasta da solda de SMT

Elevada precisão da câmara digital do CCD do passo da máquina de impressão 0,3 do estêncil da pasta da solda de SMT
Elevada precisão da câmara digital do CCD do passo da máquina de impressão 0,3 do estêncil da pasta da solda de SMT

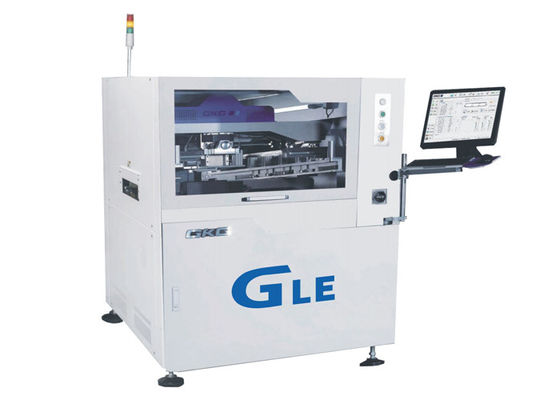

Imagem Grande :  Elevada precisão da câmara digital do CCD do passo da máquina de impressão 0,3 do estêncil da pasta da solda de SMT

Detalhes do produto:
Lugar de origem: China
Marca: GKG
Certificação: CE,TUV,ROHS
Número do modelo: GLE
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 1 conjunto
Preço: Negotiation
Detalhes da embalagem: Pacote de madeira
Tempo de entrega: 7-15days
Termos de pagamento: T / União, T Ocidental, MoneyGram
Habilidade da fonte: 100 conjuntos por mês
Descrição de produto detalhada
Nome do produto: Impressora automática da pasta da solda O outro nome: máquina de impressão automática da tela
Tamanho do PWB: 50x50~510x510mm Altura do transporte: 900±40mm
Pressão de ar: 4 a 6 kgf/cm3 Interface de entrada/saída: SMEMA
Realçar:

A pasta da solda aquece a máquina

,

Máquina do direito da verificação da pasta da solda

Precisão 01005 0.3 Pitch CCD Câmera Digital SMT Solder Paste Stencil Printer



Introdução



A máquina de impressão de pasta de solda automática GLE é uma máquina de ponta para aplicações SMT em larga escala. A largura da Gt-S é de apenas 2830mm. Pode atender perfeitamente aos requisitos do processo de impressão de 01005,0.3 pitch e outros espaçamentos finos, é de alta precisão e alta velocidade.



Especificações



Modelo GLE
Tamanho máximo do PCB 510x510 mm
Tamanho mínimo do PCB 50x50 mm
Espessura do PCB 0.4-6mm
Peso máximo da prancha 5 kg
Altura de transporte 900 ± 40 mm
Espaçamento na borda da placa 2.5 mm
Altura da prancha 23 mm
Direcção do transporte R-R-R
Velocidade de transporte Máximo 1500 mm/s, controlo por programa
Método de transporte Uma fase
Ajuste de largura automático
Interface de E/S SMEMA
Posicionamento de PCB (método de suporte) Pin magnético/bloco de suporte/mesa de cima para baixo
Sistema de fixação de PCB
Patenteado sobre a fixação superior
Prensagem lateral
Função de adsorção
Impressão instantânea
0-20 mm
Modo de impressão
uma/duas vezes
Velocidade de impressão
10-200 mm/sec
Modo de Impressão
Uma / Duas vezes
Tipo de espremedor
Lâmina de espremedor de borracha/aço ((Ângulo 45°/55°/60°)
Pressão de impressão 0.5 a 10 kg
Tamanho do quadro do modelo 470*370mm~737*737mm
Sistema de limpeza
Sistema de limpeza de tipo chuva
Absorção reforçada de vácuo
Seco, vácuo úmido três modos
CCD FOV
10x8 mm
Tipos de marcas fiduciárias Forma padrão da marca fiduciária
Pad
Furo
Sistema de câmaras Procurar estrutura óptica para cima/para baixo
Câmera digital CCD
Combinação de padrões geométricos



Desempenho da máquina



Modelo GLE
Precisão da posição repetida ± 12,5um@6,CPK≥2.0
Precisão de impressão ±20um@6,CPK≥2.0
Tempo do ciclo de impressão < 7,5 segundos
Baseado no sistema de teste de terceiros ((CTQ) verificar a posição de impressão da pasta de solda real repete a precisão



Especificação da máquina completa



Fornecimento de energia
AC:220±10%,50/60HZ, 3,0 kW
Pressão do ar
4 a 6 kgf/cm2
Consumo de ar
cerca de 5 L/min
Temperatura de funcionamento
-20°C~+45°C
Umidade de funcionamento
30% ~ 60%

Dimensões da máquina(sem luz da torre)

1240 ((L) x 1410 ((W) x 1500 (H) mm
Peso da máquina
Aproximadamente: cerca de 1100Kg



Características



1Estabilizada e fácil de ajustar, pode ajustar rapidamente a altura de fixação dos pinos de PCB de diferentes espessuras.



2, Sistema de limpeza: sistema de limpeza GKG equipado com três métodos de limpeza: limpeza a seco, limpeza molhada, vácuo. que podem ser combinados
Pode também ser limpo manualmente se o cliente não precisar de utilizar a limpeza automática para reduzir o tempo de limpeza e melhorar a eficiência da produção.O novo sistema de limpeza garante o contacto total com o estêncil, o aumento da sucção de vácuo pode efetivamente eliminar a pasta restante
na malha, que pode atingir uma função de limpeza automática eficaz.A parte CCD e o sistema de inclinação c são separados, quando o CCD estiver a funcionar, a parte CCD
movem-se independentemente para reduzir a carga do servomotor e melhorar a velocidade e a precisão da máquina.

3, sistema de imagem e óptico. Usando luz de anel uniforme e luz coaxial de alto brilho, com função de ajuste de brilho promissor,então todos os tipos de pontos de marca podem ser bem reconhecidos (incluindo os pontos de marca robusta)Aplicável ao revestimento de estanho, cobre, revestimento de ouro, pulverização de estanho, FPC e outros tipos de PCB com diferentes cores.

4, sistema de fixação do quadro de malha de aço de alta adaptabilidade.
linha de produção.

5, Utilizando a interface de operação Windows XP/win7, com boa função de diálogo homem-máquina,e fácil para o operador rapidamente familiarizado com a operação especialmente quando fazendo efeito de navegação do arquivo de programação. fácil de alternar interface chinês/inglês, com registro de operação, registo de falhas / auto-diagnóstico de falhas / prompt de análise de falhas / alarme de luz e outras funções.

6, Novo padrão de linha de condução ban desmontável, programável pinça lateral flexível, específico para FPC, PCB deformação, realizar um dispositivo de placa de pinça única.Através de programação de software pode automaticamente esticar e retirar PCB picness não afetados.

Elevada precisão da câmara digital do CCD do passo da máquina de impressão 0,3 do estêncil da pasta da solda de SMT 0
