| Lugar de origem: | China |
| Marca: | GKG |
| Certificação: | CE,TUV,ROHS |
| Número do modelo: | GT++ |
| Quantidade de ordem mínima: | 1 conjunto |
|---|---|
| Preço: | Negotiation |
| Detalhes da embalagem: | Pacote de madeira |
| Tempo de entrega: | 7-15days |
| Termos de pagamento: | T / União, T Ocidental, MoneyGram |
| Habilidade da fonte: | 100 conjuntos por mês |
| Nome do produto: | Máquina de impressão automática com estêncil | O outro nome: | Máquina de impressão automática da pasta da solda |
|---|---|---|---|
| Tamanho do PWB: | 50x50~510x510mm | Altura do transporte: | 900±40mm |
| Pressão de ar: | 4 a 6 kgf/cm3 | Espessura do PWB: | 0.4-6mm |
| Peso máximo da prancha: | 5Kg | Peso da máquina: | 1000kg |
| Realçar: | A pasta da solda aquece a máquina,Máquina do direito da verificação da pasta da solda |
||

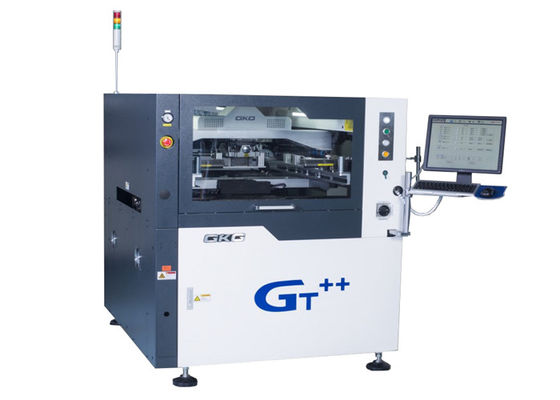

Máquina de impressão do estêncil da pasta da solda de GKG SMT com função de limpeza do gotejamento
Introdução
A máquina de impressão automática da pasta da solda de G9+ é uma máquina da parte alta para a aplicação da parte alta de SMT, a largura de GT++ BTB é somente 2830mm, pode perfeitamente satisfazer a exigência do processo imprimindo do passo 03015,2025, da elevada precisão e da alta velocidade.
Especificação
| Modelo | GT++ |
| Tamanho máximo do PWB | 510x510mm |
| Tamanho mínimo do PWB | 50x50mm |
| Espessura do PWB | 0.4-6mm |
| Peso máximo da placa | 5kg |
| Altura do transporte | 900±40mm |
| Diferença da borda da placa | 2.5mm |
| Altura da placa | 23mm |
| Sentido do transporte | LR, R-L |
| Velocidade de transporte | 1500mm/s máximo, controle de programa |
| Método do transporte | Uma fase |
| Posicionamento do PWB (método do apoio) | Bloco magnético do pino/apoio/auto tabela do up-down |
| PWB que aperta o sistema |
Patenteado sobre o aperto superior
|
| Aperto do lado | |
| Função da adsorção | |
| Pressão-fora da cópia |
0-20mm
|
|
Modalidade de impressão
|
um/duas vezes
|
|
Velocidade da cópia
|
10-200mm/sec
|
|
Modalidade de impressão
|
Um /Twice
|
|
Tipo do rodo de borracha
|
Lâmina de borracha do rodo de borracha de /steel (ângulo 45°/55°/60°)
|
| Pressão da cópia | 0.5-10kg |
| Tamanho do fram do molde | 470*370mm~737*737mm (20-40thickness) |
|
Sistema de limpeza
|
Inclina-se do tipo sistema da chuva da limpeza
|
| Modos secos, molhados do vácuo três | |
| Limpeza para a frente e para trás | |
|
FOV DO CCD
|
10x8mm
|
| Tipos da marca de fé | Forma padrão da marca de fé |
| Almofada | |
| Furo | |
| Sistema da câmera | Olhe a estrutura up/down do sistema ótico |
| Câmara digital do CCD | |
| Fósforo do teste padrão da geometria |
Desempenho da máquina
| Modelo | GT++ |
| Repita a precisão da posição | ± 12.5um@6, CPK≥2.0 |
| Precisão da cópia | ± 18um@6, CPK≥2.0 |
| Tempo de ciclo da cópia | segundo <7.5 |
| Baseado no sistema de teste do terceiro (CTQ) para verificar a precisão real da repetição da posição de impressão da pasta da solda | |
Especificação inteira da máquina
|
Fonte de alimentação
|
C.A.: 220±10%, 50/60HZ, 3.0KW
|
|
Pressão de ar
|
² de 4~6 kgf/cm
|
|
Consumo do ar
|
em torno de 5L/min
|
|
Temperatura de funcionamento
|
-20℃~+45℃ |
|
Umidade de funcionamento
|
30%~60%
|
|
Dimensões da máquina (sem luz da torre) |
1240 (L) x 1410 (W) x 1500 (H) milímetros
|
|
Peso da máquina
|
Aproximadamente: por volta de 1100 quilograma |
Características
1, sistema digital do CCD, sistema ótico novo total do trajeto, luz circular uniforme e brilho alto da fonte luminosa coaxial. Com ambos o sistema da fonte luminosa, brilho pode ajustar a um laço infinito, reservando o ponto diferente do mercado pode ser facilmente reconhecer (incluindo o ponto desigual da marca) como o chapeamento da lata, o chapeamento de cobre, o chapeamento de prata, o ar quente que soldam, o FPC e vários tipos de cor diferente do PWB.
