Máquina de revestimento conformal seletivo de eixo múltipla SMT PCBA Windows PC Control

Name: Máquina de revestimento conformal seletivo de eixo múltipla SMT PCBA Windows PC Control
Brand: Shenzhen Hansome Technology Co., Ltd.
SKU: HS-CC300
Price: 6,005.00 USD
Availability: InStock

Nome da marca:	HSTECH
Número do modelo:	HS-CC300
MOQ:	1 conjunto
preço:	negotiable
Condições de pagamento:	L/C, D/P, T/T, Western Union, MoneyGram
Capacidade de abastecimento:	100 conjuntos por mês

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Certificação:

CE,TUV

Nome do produto:

Máquina de revestimento seletivo

Outro nome:

Máquina de revestimento conformal PCBA

Fornecimento de energia:

AC220V/110V, 50/60Hz

Altura de transporte:

920±20mm

Direcção do transporte:

Esquerda ou direita.

Altura dos componentes:

100mm máximo

Uma comunicação singal:

SMEMA

Peso da máquina:

600 kg

Detalhes da embalagem:

Caixa de madeira, com proteção de espuma

Habilidade da fonte:

100 conjuntos por mês

Destacar:

Máquina de vedação a vácuo industrial

Distribuidor automático da colagem

Descrição do produto

Máquina de revestimento automático HS-CC300.pdf

Máquina de revestimento conformal seletivo SMT PCBA

Introdução do produto

Esta máquina automática de revestimento conformal é usada após a solda em onda para o PCBA, tem a opção de máquina de revestimento única e toda a linha de revestimento,a linha que inclui o forno de cura UV e os transportadores de ligaçãoA máquina adota um sistema de movimento de eixos múltiplos, accionado por pressão de ar e servomotor, com válvulas de pulverização doulbe, uma para revestimento de pulverização,e as outras válvulas de distribuição de cola para encher os pontos de borda.

Características

1. A plataforma a 3 eixos adota parafuso de esfera de precisão com servomotor Fuji.

2. Obter revestimento seletivo para vários tipos de PCBA.

3Linha reta, círculo, revestimento de arco e distribuição.

4Pode efetivamente e uniformemente revestir a borda dos componentes, eliminando o efeito de sombra de pulverização.

5- Repetir a precisão: ± 0,02 mm.

6Com alta velocidade, alta fiabilidade, alta estabilidade do sistema de transmissão e controlo.

7. 2 válvulas podem alternar a acção de pulverização e revestimento automaticamente, para alcançar um processo de revestimento de PCB de alta densidade.

8. Com função de ajuste de largura automática inteligente (ajuste automático após a entrada da largura da placa).

Especificação da máquina

Nome do produto	Máquina automática de revestimento seletivo conforme
Modelo	HS-CC300
Altura da transmissão	920±20 mm
Largura do transportador	50-450 mm/ou personalizado
Transmissão	L para R, ou R para L
Altura do componente	para cima e para baixo, máximo 100 mm
Tamanho da borda da placa de PCB	≥ 5 mm
Velocidade de transporte	0-12000 mm/min
Velocidade de accionamento no eixo 3	800 mm/s
Precisão de repetição	± 0,02 mm
Programas de armazenamento	até 1000
Fornecimento de energia	AC220/110V
Pressão do ar	4 kgf/cm2
Tanque de cola	10 L, agitação manual
Modo de controlo	Cartão de controlo industrial PC+Motion
Ajuste da guia linear	Ajuste inteligente
Modo de programação	Ensino manual
Porto de comunicação	SMEMA
Fonte de iluminação	Fonte de iluminação auto-equipada
Fonte de iluminação de detecção	Auto-equipados
Software	Windows+software de revestimento
Motor de condução	Motor passo a passo ((2pcs)
Modo de condução em 3 eixos	Servo motor + módulo de direção de parafuso + cilindro elétrico
Número de válvulas de borracha	1 válvula de pulverização + 1 válvula de distribuição
Largura da pulverização	3-20 mm
Método de pulverização	Automático
Potência total	2.6 kW
Corpo da máquina	De aço inoxidável
Peso da máquina	600 kg
Dimensão da máquina	1060x1200x1700 mm

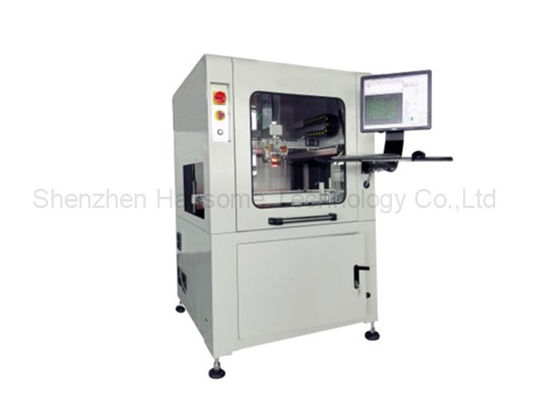

Máquina de revestimento conformal seletivo de eixo múltipla SMT PCBA Windows PC Control 0

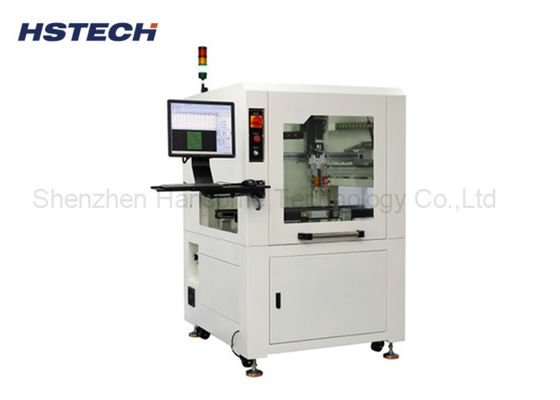

Máquina de revestimento conformal seletivo de eixo múltipla SMT PCBA Windows PC Control 1

Máquina de revestimento conformal seletivo de eixo múltipla SMT PCBA Windows PC Control 2

Sobre nós:

Shenzhen Hansome Technology Co., Ltd é um fabricante profissional de equipamentos de manuseio de placas SMT (carregador, descarregador, transportador de tampão, máquina de soldadura, máquina de fixação de parafusos, máquina de desmontagem de PCB, etc.).

Somos uma empresa de alta tecnologia com direitos de propriedade intelectual independentes, a empresa é principalmente envolvida na pesquisa e desenvolvimento,produção e venda de equipamento de manuseio de placas da linha de produção SMT/THT.

Temos mais de 10 anos de experiência profissional na indústria SMT. Com produção rigorosa, processo de inspeção, depuração e embalagem, insistimos em fornecer aos clientes um bom serviço pré-venda,Serviços de vendas e pós-vendaTemos pessoal de QC profissional para verificar a qualidade dos equipamentos e peças sobressalentes.
