| Lugar de origem: | China |
| Marca: | HSTECH |
| Certificação: | CE |
| Número do modelo: | RM-F318 |
| Quantidade de ordem mínima: | 1 conjunto |
|---|---|
| Preço: | Negotiable |
| Detalhes da embalagem: | Pacote de madeira |
| Tempo de entrega: | 1 mês |
| Termos de pagamento: | D/P, T/T, Western Union, MoneyGram |
| Habilidade da fonte: | 20 conjuntos por mês |
| Nome do produto: | Única máquina do router da plataforma PCBA | Plataforma: | Único |
|---|---|---|---|
| Kit de roteamento: | cortador de trituração | Plataforma de funcionamento: | 350*400 mm |
| Motor acionado: | Servo motor | Tensão: | AC380V |
| Dimensão da máquina: | 740*835*1240mm (L*W*H) | ||
| Realçar: | PCB Router CNC,máquina de corte do pcba |
||

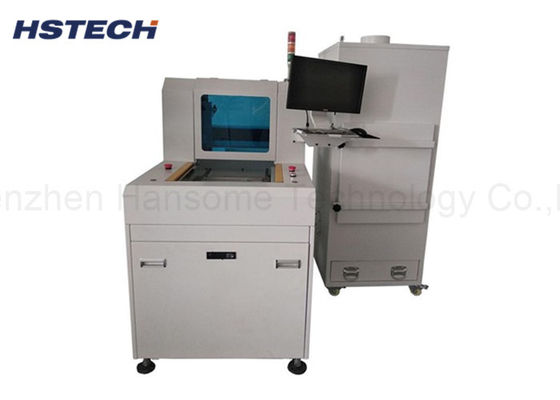

Máquina de roteamento automática do PWB Depaneling da única mordida pequena do rato do tamanho da plataforma
Introdução da máquina
Esta máquina autoamtic do router do PWB da única plataforma é um router eficaz na redução de custos do PWB, tamanho pequeno, salvar muita sala, apropriada para fábricas pequenas.
Esta máquina tem as funções completas, igualmente equipadas com o poeira-coletor.
Princípio de funcionamento
Use o PC à programação, e o cortador de trituração de alta velocidade que trabalha de acordo com os programas.
Vantagens comparadas com o separador tradicional do PWB
1, protegeu bem o PCBs, evita a ruptura da lata e o dano ao compnent causado manualmente dobrando.
2, esforço ultra baixo da força, evitam o esforço produzido mecanicamente usando o perfurador ou dobrando.
3, apropriado para cortar todos os tipos dos painéis do PWB da curva.
Características principais
1, eixo 40000rpm de distribuição de alta velocidade máximo.
2, painéis de controle chineses e ingleses da seleção da língua da operação.
3, operação de Windows, lugar manual ou importação do arquivo.
4, detecção do CCD.
5, incluir externo do poeira-coletor.
6, apropriado para separar todos os tipos do PWB da curva.
Sepcfication
| Modelo | RM-F318 | ||
| Estrutura | Único eixo, única plataforma | ||
| Tamanho da máquina (milímetros) | 740*835*1240mm | ||
| Peso de efetivação | 550kg | ||
| Tamanho do coletor de poeira (milímetros) | 700*600*1200mm | ||
| Método de coleção da poeira | Coleção inferior | ||
| Tamanho da plataforma de trabalho | 350*400mm | ||
| Posicionamento do PWB | Dispositivos elétricos, dedal funcional | ||
| Sistema de condução | Linha central conduzida pelo servo motor, linha central de X/Y/Z de W conduzida pelo inversor trifásico da frequência do motor | ||
| Distribuindo o eixo | Max40000rpm | ||
| Cortando a velocidade | 1-100mm/s | ||
| Cortando a precisão | ±0.05mm | ||
| Precisão de repetição | ±0.02mm | ||
| Velocidade móvel da linha central | 800mm/s | ||
| Sistema da linha central de Z | Parafuso conduzido, guia duplo | ||
| Jogo do router | o cortador de trituração, φ0.8~φ3.0 saiu da rotação, aço de tungstênio da pata | ||
| Controle da vida da ferramenta | Controle de programa do software | ||
| Coletor de poeira | 2.2Kw, 380V | ||
| Pressão de ar do coletor de poeira | ³ de 4-6KG/cm | ||
| Programação | Programação em linha | ||
| Edite a função | Linha reta, linha da curva, circule, arco | ||
| Porta da segurança | Porta manual | ||
| Alarme do erro | Sim | ||
| Método do programa | Programação, câmera controlada pelo teclado e gato do auto | ||
Especificação do coletor de poeira
| Tamanho | 700*600*1200mm |
| Poder | 2.2KW, 3HP, AC380V |
| Ruído | <200db> |
| Tamanho do ar in/out | 6inch/8inch |
| Fio do poder | ² 5*2.5 |
| Filtro | 16pcs |

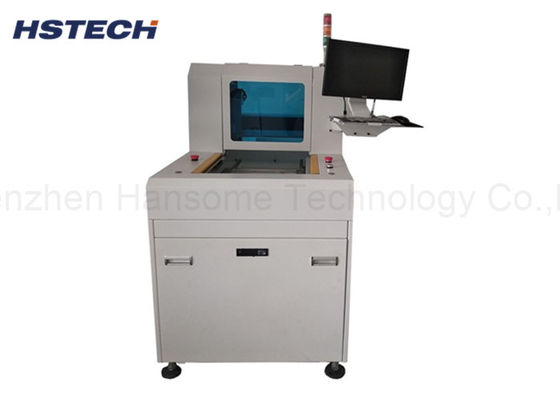

Detalhes da máquina
