| Lugar de origem: | China |
| Marca: | HSTECH |
| Certificação: | CE |
| Número do modelo: | RM-F550 |
| Quantidade de ordem mínima: | 1 conjunto |
|---|---|
| Preço: | Negotiable |
| Detalhes da embalagem: | Pacote de madeira |
| Tempo de entrega: | 1 mês |
| Termos de pagamento: | D/P, T/T, Western Union, MoneyGram |
| Habilidade da fonte: | 20 conjuntos por mês |
| Nome do produto: | Máquina de roteador PCBA offline | Plataforma: | Dobro |
|---|---|---|---|
| Plataforma de funcionamento: | 300*350mm | Precisão de repetição: | ±0.01 |
| Cortando a precisão: | ±0.03 | Dimensão da máquina: | 1200*1050*1440mm (L*W*H) |
| Realçar: | PCB Router CNC,máquina de corte do pcba |
||

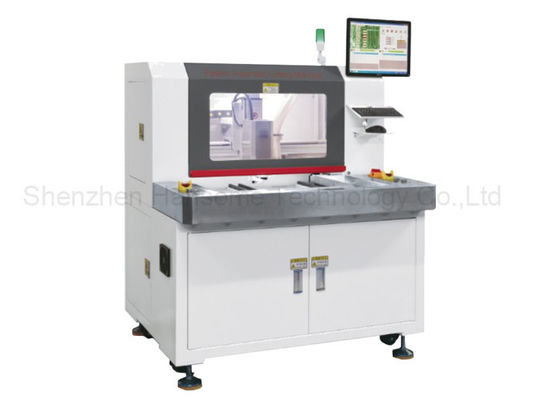

4 Máquina de roteador de circuito impresso de sistema de controlo de janelas de plataforma dupla off-line
Introdução da máquina
Esta máquina RM-F550 é uma nova máquina de roteamento desenvolvida.A máquina adota uma plataforma muito estável para garantir a precisão de trabalho, o tamanho da plataforma de trabalho é de 300*350 mm.
Tem uma opção de plataforma maior a 400*600mm. A máquina fornece programação "visual" fácil de usar para programação online rápida e precisa, também pode detectar o processo de depeneling.
Principais características
1, Fornecer aos clientes um equipamento industrial de alto desempenho, de elevada estabilidade e segurança, utilizando guia linear de alta precisão, cartão de controlo e servomotor.
2, 4 eixos de controle de movimento baseados no alinhamento vicial CCD de alta resolução, usar plataforma dupla para tornar a produção mais eficiente.
3, fuso de roteamento de marca alemã, velocidade de 40000~60000 rpm.
4, Taiwan Hiwin guia de marca, certifique-se de que o sistema de movimento precisão e suavidade.
5Após o cortador cortar uma certa distância, ele irá automaticamente subir e cair para a posição de outra lâmina não cortada.
6, Adequado para desenhar placas retas, arcos e placas circulares conectadas.
7, O substrato de PCB é colocado por processamento de deslizamento contínuo em dois estágios para reduzir o tempo de espera e aumentar a produção.
Separação
| Modelo | RM-F328 | ||
| Estrutura | Single Spindle, plataforma dupla | ||
| Duração de corte eficiente | 300*350 mm | ||
| Tipos de corte | Linha reta, arco, circular | ||
| Velocidade de movimento | Eixo X/Y 1000 mm/s, Eixo Z 500 mm/s | ||
| Método de recolha de poeira | Coleção superior | ||
| Espinha | 40000 a 60000 rpm | ||
| Espinha de roteamento | Máximo 60000 rpm | ||
| Velocidade de corte | Ajuste de 1 a 100 mm/s | ||
| Precisão de corte | ± 0,03 mm | ||
| Precisão de repetição | ± 0,01 mm | ||
| Programação | CCD colorido | ||
| Conexão externa | USB | ||
| Kit de roteador | corte de fresagem,φ0,8~φ3,0 rotação à esquerda,aço de tungstênio de chancagem | ||
| Fornecimento de energia | 380 V | ||
| Potência da máquina | 2000 W | ||
| Tamanho do colector de poeira | 600*470*730 mm | ||
| Potência do coletor de poeira | 2.2Kw,380V | ||
| Pressão do ar do coletor de poeira | 4 a 6 kg/cm3 | ||
| Porta de segurança | Porta manual | ||
| Alarme de erro | - Sim, sim. | ||
| Método do programa | Auto-programação, câmara controlada por teclado e mouse | ||
Detalhes da máquina
