Lugar de origem: | China |
Marca: | HSTECH |
Certificação: | CE |
Número do modelo: | HS-250LD |
Quantidade de ordem mínima: | 1 conjunto |
---|---|
Preço: | Negotiable |
Detalhes da embalagem: | Pacote de madeira |
Tempo de entrega: | 7~10 dias do trabalho |
Termos de pagamento: | D/P, T/T, Western Union, MoneyGram |
Habilidade da fonte: | 200 grupos pelo mês |
Nome do produto: | Carregador do PWB | Cores: | Branco |
---|---|---|---|
fonte de alimentação: | AC110V/220V, 50/60HZ | PLC: | Mitsubishi |
relé: | Schneider | Comutador optoelétrico: | Omron |

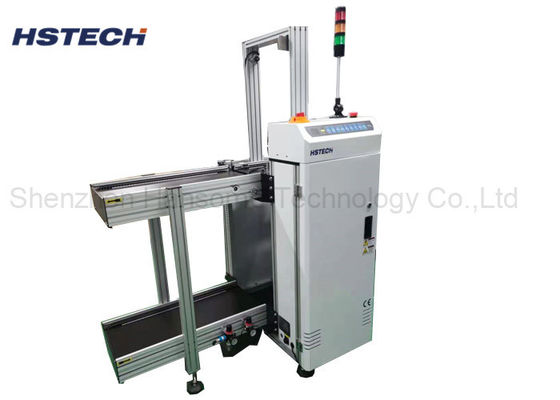

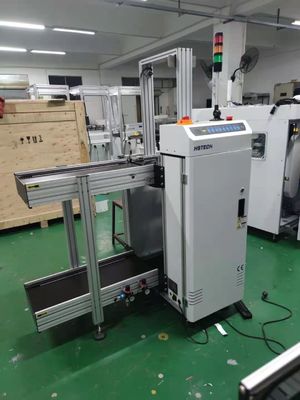

Linha de produção SMT Máquina de manipulação de placas de carregamento e descarregamento de PCB
Aplicação
Esta máquina é usada para o início da linha de produção SMT, empurrando os PCBs para fora do carregamento para o transportador da máquina a jusante.
Especificações
Modelo | HS-250LD | HS-330LD | HS-390LD | HS-460LD |
Voltagem | AC110V/220V,50/60Hz,uma fase,máximo 300A | |||
Dimensão do PCB | (50*50) ~ 350*250 | (50*50) ~ ((455*330) | (50*50) ~ 530*390) | (50*50) ~ ((530*460) |
Dimensão do carregador | 355*320*565 | 460*400*565 | 535*460*565 | 535*530*565 |
Fornecimento de ar | 0.4~0.6Mpa | |||
Altura de transporte | 920 ± 20 mm) | |||
Tempo de carga | 6 segundos | |||
Tempo de substituição do carregador | Cerca de 20 segundos. | |||
Direcção do transporte | L para R ou R para L, opcional | |||
Espessura do PCB | Min 0,4 mm | |||
Arremessos | 1-4 (passo de 10 mm)- Não. | |||
Comunicação | SMEMA | |||
Dimensão da máquina | 1100*780*1200 | 1400*860*1200 | 1500*920*1200 | 1600*1120*1200 |
Peso | Aproximadamente 140 kg | Aproximadamente 180 kg | Aproximadamente 220 kg |
Aproximadamente 230 kg |
FAlimentação
1, controle de tela sensível ao toque em cores verdadeiras
2, Mitsubishi PLC
3, Capacidade do carregador: superior 1, inferior 1 ou personalizado
4, Passagem seletiva: 10mm, 20mm, 30mm, 40mm
5Direcção de transporte dos PCB: L - R, ou R - L, opcional
6, Seleção do modo de execução manual/automática
7, Fixação do carril dianteiro ou do carril traseiro, opcional
8, Altura padrão para aplicação SMT ((920±20mm)
9, visualização de luzes da torre
10, sinal SMEMA
