NG OK Descarregador Equipamento de proteção manual de PCB com sistema de controle Mitsubishi PLC e sinal SMEMA

Nome da marca:	HSTECH
Número do modelo:	HS-NK250
MOQ:	1 conjunto
preço:	Negociável
Condições de pagamento:	T/T, Western Union, MoneyGram
Capacidade de abastecimento:	100 conjuntos por mês

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Certificação:

Nome do produto:

Descarregador do PWB da APROVAÇÃO do NG

Certificação:

Materiais:

Aço inoxidável

Estrutura:

Cinturão transportador

Garantia:

1 ano

Aplicação:

Tempo de produção do conjunto do PWB de SMT

thinckness do PWB:

Min 0,6 mm

Seleção do tom:

1-4 ((10 mm de altura)

Potência:

0.05kw

Consumo de ar:

Máximo 15 L/min

Detalhes da embalagem:

Pacotes de madeira, com espuma

Habilidade da fonte:

100 conjuntos por mês

Descrição do produto

NG OK Descarregador Equipamento de proteção manual de PCB com sistema de controle Mitsubishi PLC e sinal SMEMA

Esta máquina é usada atrás da AOI,para recolher os PCB OK e NG separadamente após os sinais dos equipamentos AOI.

Características

1Controle de programa de PLC.
2Forte, firme.
3- Botão de controlo opcional ou controlo do ecrã táctil até aos clientes.
4Apertadores pneumáticos de cima e de baixo para fixar o porta-carregadores.
5Não há garantia de quebra de PCB durante a carga e descarga.
6. Automático NG/OK tabuleiro loja separada NG/OK tabuleiros.
7. sinal NG/OK da máquina AOI.
8- Display de erro auto-programado da máquina, erros diferentes têm código diferente, cada código tem instruções de manutenção relevantes que são coladas no lado de trás da porta da máquina.
9. Concepção da máquina fechada para operação de segurança.
10Display de luz de três cores.
11- Compatível com o SMEMA.

Especificações

Modelo	HS-250-NK	HS-330-NK	HS-390-NK	HS-460-NK
Fornecimento de energia	AC110V/AC220V 50H60Hz
Fornecimento de ar	5 kgf/C M2
Tamanho do PCB ((mm)	5050~330250	5050~455330	5050~530390	5050~530460
Direção do PCB	esquerda para direita ou direita para esquerda
Tamanho da revista ((mm)	335320563	460400563	535460570	535530570
Passos de passo (mm)	10,20,30,40
Altura de transporte ((mm)	900 ± 20
Velocidade de transmissão	10 m/s
Potência do motor principal	420 W
Tamanho da máquina ((mm)	151015301250	191016301250	216017601250	216019001250
Peso ((kg)	220	280	340	380

Diagrama de operação

NG OK Descarregador Equipamento de proteção manual de PCB com sistema de controle Mitsubishi PLC e sinal SMEMA 0

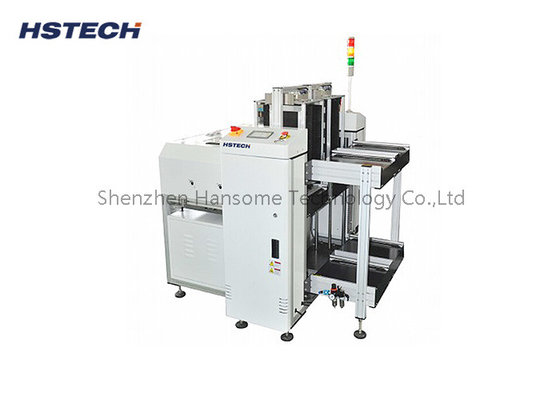

Imagem física do produto

NG OK Descarregador Equipamento de proteção manual de PCB com sistema de controle Mitsubishi PLC e sinal SMEMA 3

NG OK Descarregador Equipamento de proteção manual de PCB com sistema de controle Mitsubishi PLC e sinal SMEMA 5

Aplicação

É utilizado no backend AOI das linhas de produção SMT e DIP para receber sinais da AOI e distinguir e armazenar automaticamente PCB NG/OK.É adequado para máquinas com especificações de PCB de 50 * 50 ~ 330 * 250. Outros tamanhos de placas de PCB podem ser personalizados de acordo com a situação real do cliente, ou devido a limitações de tamanho do local, eles também podem ser personalizados de acordo com a situação real

Sobre a embalagem

NG OK Descarregador Equipamento de proteção manual de PCB com sistema de controle Mitsubishi PLC e sinal SMEMA 7

NG OK Descarregador Equipamento de proteção manual de PCB com sistema de controle Mitsubishi PLC e sinal SMEMA 8

NG OK Descarregador Equipamento de proteção manual de PCB com sistema de controle Mitsubishi PLC e sinal SMEMA 9
