Taiwan Hiwin Guia de Marca 3 Eixo Desktop Moving System Roteamento de Alta Velocidade Fuso Tabletop PCBA Router Machine

Nome da marca:	HSTECH
Número do modelo:	HS-RM-F500
MOQ:	1 conjunto
preço:	negotiable
Condições de pagamento:	T/T, União Ocidental
Capacidade de abastecimento:	100 conjuntos por mês

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Certificação:

Nome do produto:

Máquina de roteador PCBA de mesa

Garantia:

1 ano

Controle:

Ecrã táctil

Marca do relé:

Schneider

Comutador optoeletrônico:

OMRON

Material:

Liga de alumínio

Condição:

Novos

Sinalização:

SMEMA

Aplicação:

Conjunto eletrônico

Cores:

De prata

Sistema de controlo:

PLC

OEM/ODM:

Disponível

Consumo de energia:

200 W

Tipo:

Automático

Detalhes da embalagem:

Embalagem de madeira

Habilidade da fonte:

100 conjuntos por mês

Descrição do produto

Guia da Marca Taiwan Hiwin para Sistema de Movimentação de Mesa de 3 Eixos Roteador de Alta Velocidade para PCBA

Introdução da máquina

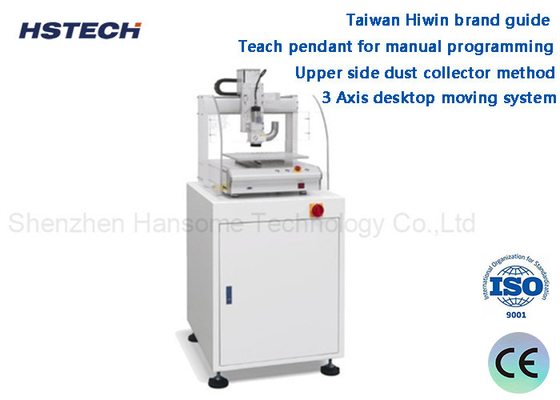

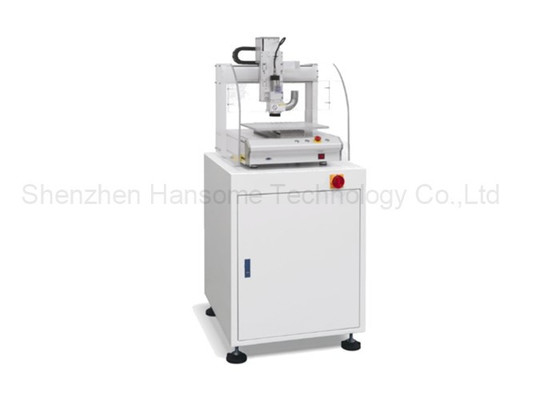

Esta máquina RM-F500 é uma roteadora de PCB vertical, o corpo da máquina inclui duas partes, a parte inferior é a estrutura e a parte superior é um sistema de separação de PCB de mesa com movimento de 3 eixos. O sistema de separação usa a caixa de ensino para programação manual, portanto, é necessário definir manualmente cada ponto de marcação, é um sistema de roteamento de PCB econômico.

Características

1, Sistema de movimentação de mesa de 3 eixos.

2, Teach pendant para programação manual.

3, Eixo roteador de alta velocidade, velocidade de 20000~40000rpm.

4, Guia da marca Taiwan Hiwin, certifique-se da precisão e suavidade do sistema de movimentação.

5, Método de coletor de poeira na parte superior, certifique-se da limpeza da plataforma.

6, Adequado para separação de placas de linha reta, arco e conectadas circularmente.

7, Sala de operação fechada, segurança e baixo ruído.

Especificação

Modelo	RM-F500
Estrutura	Eixo único, plataforma única
Comprimento de corte eficiente	270220mm(xY)
Tipos de corte	Linha reta, arco, circular
Velocidade de movimento	Eixo X/Y/Z 30025090mm/s
Método de coleta de poeira	Coleta superior
Eixo	20000~40000rpm
Eixo roteador	Máx. 40000rpm
Velocidade de corte	Ajuste de 1-100mm/s
Precisão de corte	±0,03mm
Precisão de repetição	±0,01mm
Programação	Caixa de ensino
Conexão externa	USB
Kit roteador	fresa,φ0,8~φ3,0 rotação esquerda, Haste de aço de tungstênio
Fonte de alimentação	220V/110V,50/60Hz
Espessura da placa	0,8-3mm
Tamanho do coletor de poeira	600500500mm
Potência do coletor de poeira	750W,1HP
