Detalhes dos produtos

Para casa produtos

Plataforma de Acionamento de Eixo X, Eixo Y, Eixo Z Alta Velocidade Alta Confiabilidade Alta Estabilidade Máquina de Revestimento Seletivo 3 Eixo

Nome da marca:	HSTECH
Número do modelo:	HS-CC300
MOQ:	1 conjunto
preço:	negotiable
Condições de pagamento:	T/T, União Ocidental
Capacidade de abastecimento:	100 conjuntos por mês

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Certificação:

Nome do produto:

Máquina de revestimento selectivo de 3 eixos

Garantia:

1 ano

Controle:

Ecrã táctil

Relay Brand:

Schneider

Comutador optoeletrônico:

OMRON

Materiais:

liga de alumínio

Condition:

New

Signal:

SMEMA

Aplicação:

Conjunto eletrônico

Cores:

De prata

Sistema de controlo:

PLC

OEM/ODM:

disponível

Consumo de energia:

200 W

Tipo:

Automático

Detalhes da embalagem:

Embalagem de madeira

Habilidade da fonte:

100 conjuntos por mês

Descrição do produto

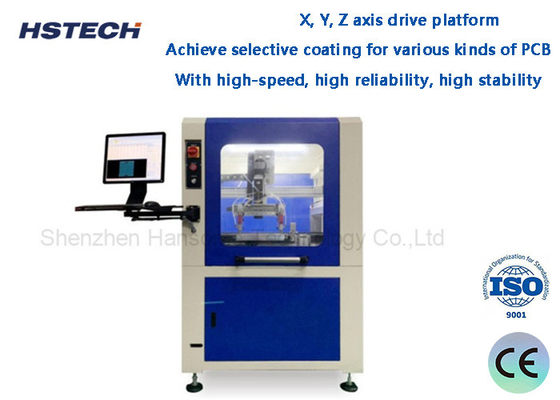

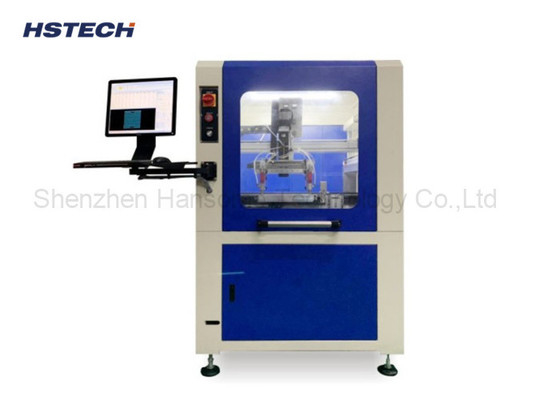

Plataforma de acionamento do eixo X, Y, Z, Máquina de Revestimento Seletivo de 3 Eixos de Alta Velocidade, Alta Confiabilidade e Alta Estabilidade

Característica da máquina

1. A plataforma de acionamento do eixo X, Y, Z adota fuso de esferas de precisão com servomotor Fuji.

2. Realiza revestimento seletivo para vários tipos de PCB.

3. Revestimento e dispensação em linha reta, círculo e arco.

4. Pode revestir de forma eficaz e uniforme a borda dos componentes, eliminando o efeito de sombra de pulverização.

5. Precisão: ±0,02mm.

6. Com alta velocidade, alta confiabilidade e alta estabilidade do sistema de transmissão e controle.

7. 2 válvulas podem alternar a ação de pulverização e revestimento automaticamente, para realizar o processo de revestimento de PCB de alta densidade.

8. Com função inteligente de ajuste automático de largura (ajusta automaticamente após inserir a largura da placa).

Especificação

Nome do produto	Máquina de revestimento conformal seletivo
Modelo	HS-CC300
Altura da transmissão	920±20mm
Largura da esteira	50-450mm/ou personalizado
Transmissão	E para D, ou D para E
Altura do componente	para cima e para baixo máx. 100mm
Tamanho da borda da placa PCB	≥5mm
Velocidade de transporte	0-12000mm/min
Velocidade de acionamento de 3 eixos	800mm/s
Precisão de repetição	±0,02mm
Programas de armazenamento	até 1000
Fonte de alimentação	AC220/110V
Pressão do ar	4-kgf/cm2
Tanque de cola	10L, agitação manual
Modo de controle	PC industrial + placa de controle de movimento
Ajuste do guia linear	Ajuste inteligente
Modo de programação	Ensino manual
Porta de comunicação	SMEMA
Fonte de iluminação	Fonte de iluminação autoequipada
Fonte de iluminação de detecção	Autoequipada
Software	Windows + software de revestimento
Motor de acionamento	Motor de passo (2 peças)
Modo de acionamento de 3 eixos	Servomotor + módulo de driver de parafuso + Cilindro Elétrico
Número de válvulas de borracha	1 válvula de pulverização + 1 válvula de dispensação
Largura de pulverização	3-20mm
Método de pulverização	Automático
Potência total	2,6kW
Corpo da máquina	Aço inoxidável
Peso da máquina	600kg
Dimensão da máquina	1060x1200x1700mm

Plataforma de Acionamento de Eixo X, Eixo Y, Eixo Z Alta Velocidade Alta Confiabilidade Alta Estabilidade Máquina de Revestimento Seletivo 3 Eixo 0
