Alimentação de gaveta Máquina de roteador de PCB automática com colector de poeira

Alimentação de gaveta Máquina de roteador de PCB automática com colector de poeira

Nome da marca:	HSTECH
Número do modelo:	CM-610
MOQ:	1 conjunto
preço:	negotiable
Condições de pagamento:	T/T, Western Union, D/P
Capacidade de abastecimento:	50 conjuntos por mês

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Certificação:

Nome do produto:

Máquina do router de PCBA

Alimentação:

Alimentação na gaveta

Plataforma de trabalho:

Duplo, pode ser combinado como uma plataforma.

Função:

Com um diâmetro não superior a 50 mm

Material:

Matel da folha

Cores:

Alaranjado, cinzento

Detalhes da embalagem:

Caixa de madeira, proteção contra espuma

Habilidade da fonte:

50 conjuntos por mês

Descrição do produto

Máquina Roteadora de PCB de Despanelamento Automático com Alimentação por Gaveta e Coletor de Pó

Características

1, Roteador de PCB tipo fresagem com alta precisão e alta limpeza, plataforma de trabalho dupla paralela e fuso único.

2, Pegada pequena, plataforma tipo gaveta projetada para evitar a poluição da sala limpa.

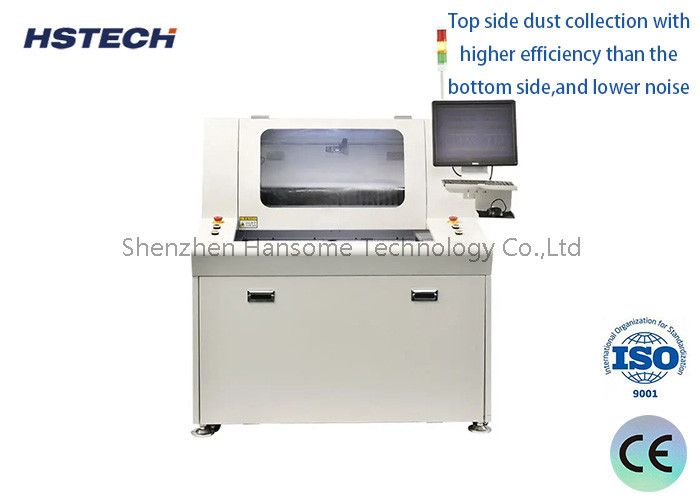

3, Coleta de poeira na parte superior com maior eficiência do que na parte inferior e menor ruído.

4, Design de plataforma dupla, fácil de operar e manter.

5, Aplicação para pcba de 350*350mm, tamanho maior pode ser personalizado.

6, Atualização com robô para realizar a função inline (opcional).

Especificação

Modelo	CM-610	CM-610max
Tamanho máximo da PCB	350x350mm	450x450mm
Tamanho mínimo da PCB	5x5mm
Espessura da PCB	0,4~6mm
Altura da mesa de trabalho	850mm
Modo de carregamento	Alimentação e liberação manual
Posicionamento da PCB	Pino magnético ou gabarito
Fuso de corte/velocidade	Sycotec, fabricado na Alemanha, 5000-60000rpm
Tipo de resfriamento	Tipo auto-resfriado
Inspeção da faca de corte	Sim
Velocidade de corte	1-100mm/s
Precisão de corte	±0,05mm
Kit de fresagem	φ0,8~φ3,0 rotação para a direita, haste de aço de tungstênio
Precisão de posicionamento repetitivo	±0,02mm
Velocidade de movimento da coordenada	1000mm/s
Programação do procedimento	Importação ou edição de desenho GERBER através do sistema visual
Fornecimento de ar	5-8KG/cm³
Fonte de alimentação	AC380V±5%,50/60Hz,3KW
Dimensão da máquina	125010001650mm	135011001650
Peso da máquina	Aproximadamente 900kg

Dimensão da máquina

Alimentação de gaveta Máquina de roteador de PCB automática com colector de poeira 0

Detalhes da máquina

Sistema Super Vision (Equipado com câmera de imagem industrial da Alemanha e lente Moritex da marca Japonesa) e dispositivo de coleta de poeira na parte superior com escova ESD.

Alimentação de gaveta Máquina de roteador de PCB automática com colector de poeira 1

Sistema de corte integrado (Corte com gabarito ou pino magnético) e pino magnético (design patenteado)

Alimentação de gaveta Máquina de roteador de PCB automática com colector de poeira 2

Sistema de corte confiável (Use fuso Sycotec da Alemanha e inversor de frequência), sistema de versão em inglês Win7/Win10.

Alimentação de gaveta Máquina de roteador de PCB automática com colector de poeira 3
