Detalhes dos produtos

Para casa produtos

Equipamento de manipulação de placas de PCB

Nome da marca:	HSTECH
Número do modelo:	HS-PYJ250
MOQ:	1 Conjunto
preço:	Negociável
Condições de pagamento:	D/P, T/T, Western Union, MoneyGram
Capacidade de abastecimento:	200 conjuntos por mês

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Certificação:

Nome do produto:

Transportador de transporte de PCB

Garantia:

1 ano

Controle:

Ecrã táctil

PLC:

Mitsubishi

Marca do relé:

Schneider

Comutador optoeletrônico:

OMRON

Materiais:

Liga de alumínio

Sinalização:

SMEMA

Detalhes da embalagem:

Embalagem de madeira

Habilidade da fonte:

200 conjuntos por mês

Descrição do produto

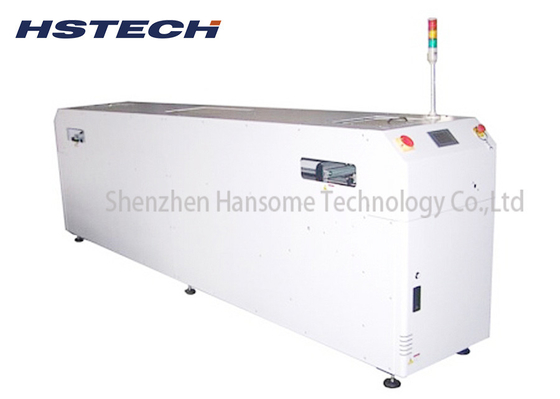

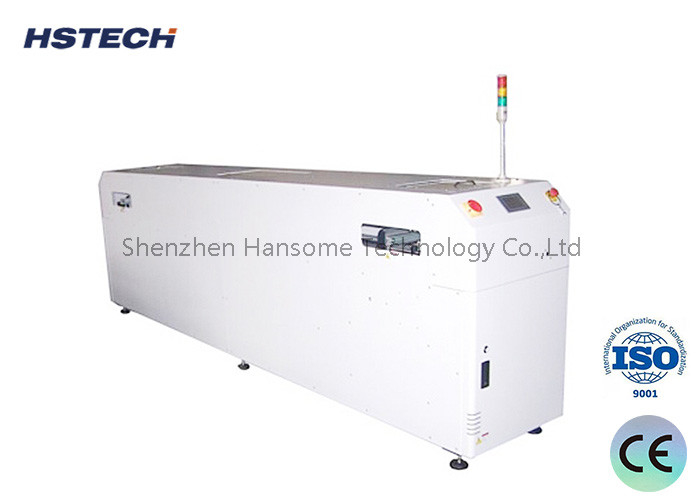

Painel de controlo de tela sensível ao toque Equipamento de manipulação de placas de PCB

Introdução

ATransportador de transporte de PCBÉ um sistema de transportador especializado concebido para facilitar o transporte eficiente de placas de circuito impresso (PCBs) dentro de ambientes de fabrico.Este tipo de transportador é particularmente útil em linhas de montagem onde a flexibilidade, eficiência de espaço e ajustes rápidos são essenciais.

Características

1, Modulo de segurança de construção fechada.

2, Use motor passo a passo.

3, estável, equilibrado e movendo-se com precisão.

4Ajuste de largura suave e paralelo.

5A direcção de transporte do PCB segue a exigência do cliente.

6Painel de controlo do ecrã táctil.

8Compatível com o SMEMA.

Especificações

Função	Esta unidade é usada para redirecionar o fluxo de PCB para canais diferentes, de 2 linhas para 1 linha, ou de 1 linha para 2 linhas.
Modelo	HS-PYJ250
Altura de transporte	910±20 mm
Distância de tradução	Padrão 2200 mm ((1 ~ 4o trilho) ou personalizado
Tempo de tradução	Personalizado
Método de tradução	Motor passo a passo+cintura transportadora
Ferrovias fixas	1o e 4o carris fixos
Tamanho de PCB adequado	5050~400250 mm
Direcção de transferência	L-R, ou R-L
Modo de transferência de PCB	2 em 1 fora, 1 em 2 fora, ou 2 em 2 fora.
Pressão do ar	4-6bar
Espessura do PCB	Min 0,4 mm
Dimensão da máquina	60026001200 mm
Sinalização	SMEMA

Aplicações

Linhas de montagem de PCB:
- Utilizado para transportar PCB entre diferentes estágios de montagem, tais como solda, colocação de componentes e inspeção.
Estações de ensaio:
- Facilitar a circulação dos PCB para e de equipamentos de ensaio, garantindo processos de controlo de qualidade eficientes.
Estações de retrabalho:
- Pode transportar PCBs para áreas de retrabalho para reparos ou modificações, simplificando o fluxo de trabalho.
Armazenagem e logística:
- Ajuda a gerir o fluxo de PCBs dentro das instalações de fabrico, garantindo que estejam prontamente disponíveis para a próxima fase de processamento.

Benefícios

Maior eficiência:
- Reduz a manipulação manual, acelerando os processos de produção e aumentando a eficiência geral.
Melhoria do fluxo de trabalho:
- Melhora o fluxo de materiais entre as fases de produção, minimizando possíveis gargalos e paralisações.
Optimização do espaço:
- O design compacto permite um melhor uso do espaço disponível, contribuindo para um ambiente de fabricação mais organizado.
Flexibilidade:
- A capacidade de mover PCBs em várias direções permite arranjos de produção adaptáveis, acomodando alterações conforme necessário.
Controle de qualidade reforçado:
- O transporte constante ajuda a manter a integridade dos PCB, reduzindo o risco de danos durante o manuseio.
