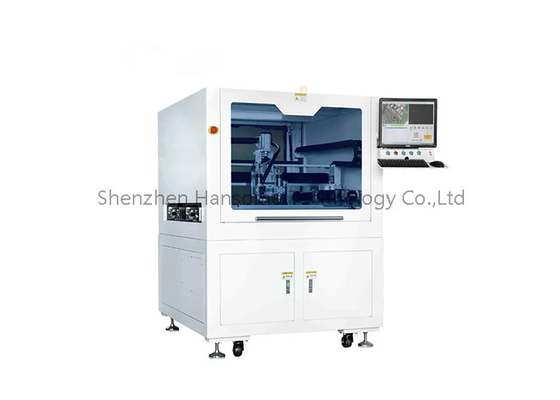

Máquina de roteador de PCB de plataforma estável com área de trabalho de 300*350 mm

Máquina de roteador de PCB de plataforma estável com área de trabalho de 300*350 mm

  • Máquina de roteador de PCB de plataforma estável com área de trabalho de 300*350 mm
  • Máquina de roteador de PCB de plataforma estável com área de trabalho de 300*350 mm
Máquina de roteador de PCB de plataforma estável com área de trabalho de 300*350 mm
Detalhes do produto:
Lugar de origem: China
Marca: HSTECH
Certificação: CE
Número do modelo: RM-F550
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 1 conjunto
Preço: Negotiable
Detalhes da embalagem: Pacote de madeira
Tempo de entrega: 1 mês
Termos de pagamento: D/P, T/T, Western Union, MoneyGram
Habilidade da fonte: 20 SETS por mês
Contato
Descrição de produto detalhada
Nome do produto: Máquina de roteador PCBA offline Plataforma: Duplo.
Plataforma de trabalho: 300*350mm Precisão de repetição: ± 0.01
Precisão de corte: ±0.03 Dimensão da máquina: 1200*1050*1440mm (L*W*H)

Máquina de corte de PCB de curva de alta velocidade

Introdução da máquina

Esta máquina RM-F550 é uma nova máquina de roteamento desenvolvida. É utilizada para transformar um conjunto inteiro de placas de circuito impresso (PCBA) em placas PCBa individuais.A máquina adota uma plataforma muito estável para garantir a precisão de trabalho, o tamanho da plataforma de trabalho é de 300*350 mm.

Tem uma opção de plataforma maior a 400*600mm. A máquina fornece programação "visual" fácil de usar para programação online rápida e precisa, também pode detectar o processo de depeneling.


Principais características

1, Fornecer aos clientes um equipamento industrial de alto desempenho, de elevada estabilidade e segurança, utilizando guia linear de alta precisão, cartão de controlo e servomotor.

2, 4 eixos de controle de movimento baseados no alinhamento vicial CCD de alta resolução, usar plataforma dupla para tornar a produção mais eficiente.


3, fuso de roteamento de marca alemã, velocidade de 40000~60000 rpm.


4, Taiwan Hiwin guia de marca, certifique-se de que o sistema de movimento precisão e suavidade.

5Após o cortador cortar uma certa distância, ele irá automaticamente subir e cair para a posição de outra lâmina não cortada.

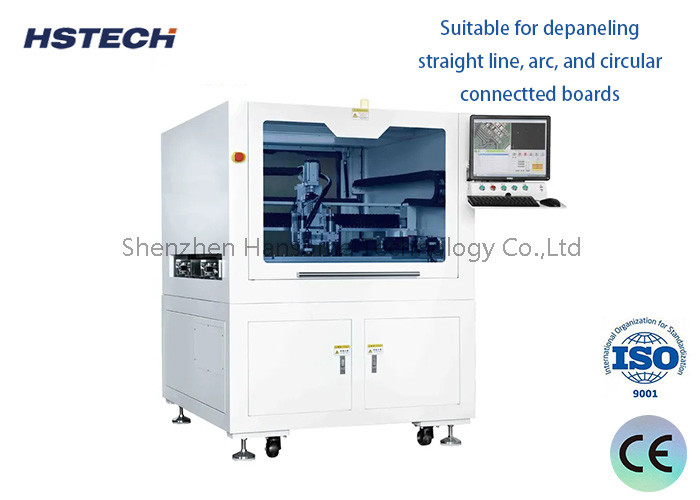

6, Adequado para desenhar placas retas, arcos e placas circulares conectadas.


7, O substrato de PCB é colocado por processamento de deslizamento contínuo em dois estágios para reduzir o tempo de espera e aumentar a produção.


Separação

Modelo RM-F328
Estrutura Single Spindle, plataforma dupla
Duração de corte eficiente 300*350 mm
Tipos de corte Linha reta, arco, circular
Velocidade de movimento Eixo X/Y 1000 mm/s, Eixo Z 500 mm/s
Método de recolha de poeira Coleção superior
Espinha 40000 a 60000 rpm
Espinha de roteamento Máximo 60000 rpm
Velocidade de corte Ajuste de 1 a 100 mm/s
Precisão de corte ± 0,03 mm
Precisão de repetição ± 0,01 mm
Programação CCD colorido
Conexão externa USB
Kit de roteador corte de fresagem,φ0,8~φ3,0 rotação à esquerda,aço de tungstênio de chancagem
Fornecimento de energia 380 V
Potência da máquina 2000 W
Tamanho do colector de poeira 600*470*730 mm
Potência do coletor de poeira 2.2Kw,380V
Pressão do ar do coletor de poeira 4 a 6 kg/cm3
Porta de segurança Porta manual
Alarme de erro - Sim, sim.
Método do programa Auto-programação, câmara controlada por teclado e mouse

Sobre a embalagem

Máquina de roteador de PCB de plataforma estável com área de trabalho de 300*350 mm 0

Máquina de roteador de PCB de plataforma estável com área de trabalho de 300*350 mm 1

Máquina de roteador de PCB de plataforma estável com área de trabalho de 300*350 mm 2

Perfil da empresa

Shenzhen Hansome Technology Co.,Ltd ((HSTECH) é um fabricante profissional de equipamentos de manipulação de placas SMT (carregador, descarregador, tampão, transportador, etc.)Somos uma empresa de alta tecnologia com direitos de propriedade intelectual independentes.A empresa está principalmente envolvida na investigação e desenvolvimento, produção e venda de equipamentos de manuseio de placas da linha de produção sMT/THT.baseia-se em alta tecnologia e tenta o nosso melhor para fornecer alta eficiente e confiável manuseamento de placas para os nossos clientesAo mesmo tempo, a nossa experiente equipa de engenheiros sempre compreende a direcção de desenvolvimento da fábrica inteligente atualiza os produtos e técnicas de acordo com a demanda do mercado,A procura de uma maior automação e de um produto mais rentável, também fazemos o OEM baseado em diferentes necessidades do nosso cliente.
