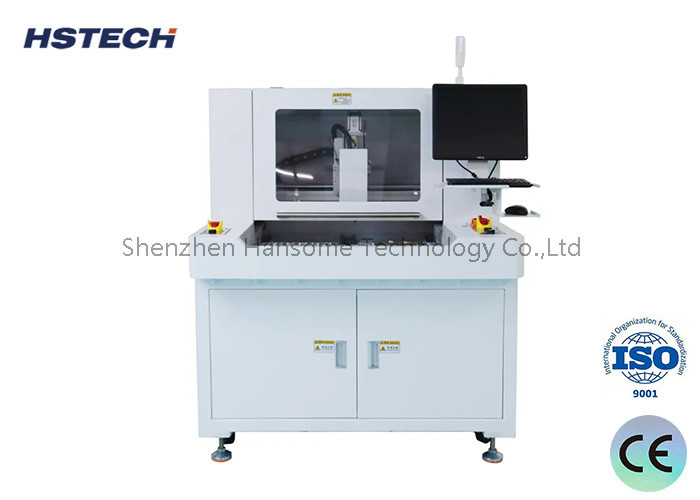

Máquina de roteamento de PCB de alta precisão para placas retas e circulares

Name: Máquina de roteamento de PCB de alta precisão para placas retas e circulares
Brand: Shenzhen Hansome Technology Co., Ltd.
SKU: RM-F550
Price: 6,005.00 USD
Availability: InStock

Nome da marca:	HSTECH
Número do modelo:	RM-F550
MOQ:	1 conjunto
preço:	negotiable
Condições de pagamento:	D/P, T/T, Western Union, MoneyGram
Capacidade de abastecimento:	20 conjuntos por mês

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Certificação:

Nome do produto:

Máquina de roteador PCBA offline

Plataforma:

Duplo.

Plataforma de trabalho:

300*350mm

Precisão de repetição:

± 0.01

Precisão de corte:

± 0.03

Dimensão da máquina:

1200*1050*1440mm (L*W*H)

Detalhes da embalagem:

Embalagem de madeira

Habilidade da fonte:

20 conjuntos por mês

Descrição do produto

Electronic Splitter Depanelizer PCB Panel Separador Roteador Roteador

Introdução da máquina

Esta máquina RM-F550 é um roteador recém-desenvolvido, usado para desmontar todo o conjunto de placas de circuito impresso (PCBA) em uma única placa PCBA.Esta máquina usa uma plataforma muito estável para garantir a precisão de trabalho, com um tamanho de plataforma de 300 * 350 mm.
Tem uma opção de plataforma maior, com um tamanho de 400 * 600mm. Esta máquina fornece programação de "visualização" fácil de usar, alcançando programação online rápida e precisa,e também pode detectar o processo de descarregamento da placa.

Principais características

1Para fornecer aos clientes equipamentos industriais de alto desempenho, estáveis e seguros, utilizando guias lineares de alta precisão, placas de controlo e servomotores
2O controlo de movimento de 4 eixos baseia-se no alinhamento secundário CCD de alta resolução e adota duas plataformas para melhorar a eficiência da produção.
3. Fuso de arame de marca alemã, com uma velocidade de 40000 a 60000 rpm.
4A orientação da marca Taiwan Sea Temperature garante a precisão e a suavidade dos sistemas móveis.
5. Monitorização da vida útil da ferramenta. Após cortar uma certa distância, a ferramenta subirá e cairá automaticamente para a posição de outra lâmina não cortada.

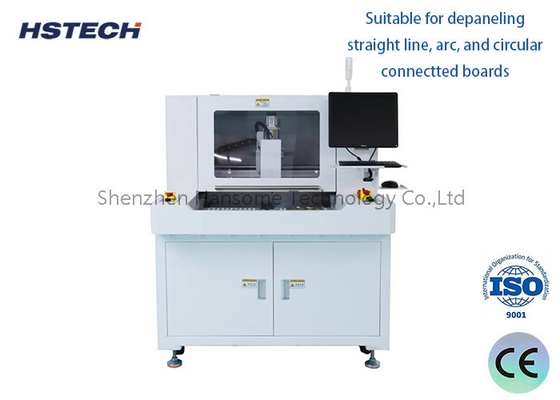

6Adequado para desmontar placas de ligação retas, circulares e circulares.
7O substrato de PCB é colocado utilizando um processo de deslizamento contínuo de dois estágios para reduzir o tempo de espera e aumentar a produção.

Separação

Modelo	RM-F328
Estrutura	Single Spindle, plataforma dupla
Duração de corte eficiente	300*350 mm
Tipos de corte	Linha reta, arco, circular
Velocidade de movimento	Eixo X/Y 1000 mm/s, Eixo Z 500 mm/s
Método de recolha de poeira	Coleção superior
Espinha	40000 a 60000 rpm
Espinha de roteamento	Máximo 60000 rpm
Velocidade de corte	Ajuste de 1 a 100 mm/s
Precisão de corte	± 0,03 mm
Precisão de repetição	± 0,01 mm
Programação	CCD colorido
Conexão externa	USB
Kit de roteador	corte de fresagem,φ0,8~φ3,0 rotação à esquerda,aço de tungstênio de chancagem
Fornecimento de energia	380 V
Potência da máquina	2000 W
Tamanho do colector de poeira	600470730 mm
Potência do coletor de poeira	2.2Kw,380V
Pressão do ar do coletor de poeira	4 a 6 kg/cm3
Porta de segurança	Porta manual
Alarme de erro	- Sim, sim.
Método do programa	Auto-programação, câmara controlada por teclado e mouse

Detalhes da máquina

Máquina de roteamento de PCB de alta precisão para placas retas e circulares 0
