Máquina de pasta de solda de alto desempenho para sistema industrial 4.0 MES

Nome da marca:	GKG
Número do modelo:	G9+
MOQ:	1 conjunto
preço:	negotiable
Condições de pagamento:	T/T, Western Union, MoneyGram
Capacidade de abastecimento:	100 conjuntos por mês

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Certificação:

CE,TUV,ROHS

Nome do produto:

Máquina de impressão de pasta de solda de ponta

Outro nome:

máquina de impressão automática da tela

Tamanho do PCB:

50x50~450x340mm

Altura de transporte:

900±40mm

Pressão do ar:

4 a 6 kgf/cm3

Espessura do PCB:

0.4-6mm

Peso máximo da prancha:

5 kg

Peso da máquina:

1000 kg

Detalhes da embalagem:

Embalagem de madeira

Habilidade da fonte:

100 conjuntos por mês

Descrição do produto

Máquina de pasta de solda de alto desempenho para sistema industrial 4.0 MES

Introdução

A máquina de impressão de pasta de solda totalmente automática G9+ é uma máquina de ponta para aplicações de ponta SMT, que pode satisfazer os requisitos do processo de impressão de 03015, 0,25 espaçamento, alta precisão,e alta velocidade.

Especificações

Modelo	G9+
Tamanho máximo do PCB	450x340 mm
Tamanho mínimo do PCB	50x50 mm
Espessura do PCB	0.4-6mm
Peso máximo da prancha	5 kg
Altura de transporte	900 ± 40 mm
Espaçamento na borda da placa	2.5 mm
Altura da prancha	15 mm
Direcção do transporte	R-R-R
Velocidade de transporte	Máximo 1500 mm/s, controlo por programa
Método de transporte	Uma fase
Ajuste de largura	automático
Interface de E/S	SMEMA
Posicionamento de PCB (método de suporte)	Pin magnético/bloco de suporte/mesa manual para cima e para baixo
Sistema de fixação de PCB	Patenteado sobre a fixação superior
	Prensagem lateral
	Função de adsorção
Impressão instantânea	0-20 mm
Modo de impressão	uma/duas vezes
Velocidade de impressão	10-200 mm/sec
Modo de Impressão	Uma / Duas vezes
Tipo de espremedor	Lâmina de espremedor de borracha/aço ((Ângulo 45°/55°/60°)
Pressão de impressão	0.5 a 10 kg
Tamanho do quadro do modelo	470370mm~737737mm ((espessura 20-40mm)
Sistema de limpeza	Sistema de limpeza de tipo chuva
	Absorção reforçada de vácuo
	Seco, vácuo úmido três modos
	Limpeza de ida e volta
CCD FOV	10x8 mm
Tipos de marcas fiduciárias	Forma padrão da marca fiduciária
	Pad
	Furo
Sistema de câmaras	Procurar estrutura óptica para cima/para baixo
	Câmera digital CCD
	Combinação de padrões geométricos

Desempenho da máquina

Modelo	G9+
Precisão da posição repetida	± 12,5um@6,CPK≥2.0
Precisão de impressão	±18um@6,CPK≥2.0
Tempo do ciclo de impressão	< 7,5 segundos
Baseado no sistema de teste de terceiros ((CTQ) verificar a posição de impressão da pasta de solda real repete a precisão

Especificação da máquina completa

Fornecimento de energia	AC:220±10%,50/60HZ, 3,0 kW
Pressão do ar	4 a 6 kgf/cm2
Consumo de ar	cerca de 5 L/min
Temperatura de funcionamento	-20°C~+45°C
Umidade de funcionamento	30% ~ 60%
Dimensões da máquina(sem luz da torre)	1172 ((L) x 1385 ((W) x 1530 (H) mm
Peso da máquina	Aproximadamente: cerca de 1000Kg

Características

1. Sistema digital CCD, novo sistema de caminho óptico, luz circular uniforme, alto brilho da fonte de luz coaxial. Usando dois sistemas de fonte de luz, o brilho pode ser ajustado a um ciclo infinito,Facilitar a identificação de diferentes pontos de mercado (incluindo pontos de marcação desiguais), tais como revestimento de estanho, revestimento de cobre, revestimento de prata, solda a ar quente, FPC e vários tipos de cores de PCB.

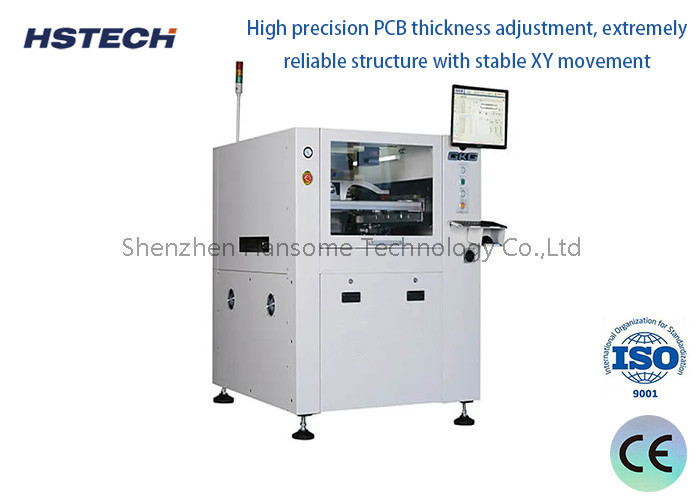

2. Ajuste de espessura de PCB de alta precisão, estrutura extremamente confiável e movimento XY estável. Ajuste manual pode adaptar-se facilmente a diferentes espessuras de PCB.

3Sistema de posicionamento do trilho-guia, novo padrão de placa de trilho-guia desmontável, programação de grampos laterais flexíveis, especialmente concebidos para deformação de FPC e PCB, executando um dispositivo de grampos único.Através da programação de software, o picking de PCB não afetado pode ser automaticamente esticado e retraído.

4O novo e inovador projeto da estrutura do raspador adota um sistema de raspador abrangente, o que melhora a estabilidade e a vida útil do raspador.

5, A limpeza de estêncil de alta velocidade, a estrutura de limpeza de distribuição para baixo impede com sucesso a abertura entupida (o que é sempre a causa raiz da limpeza ineficaz).O comprimento do solvente dispensado também pode ser facilmente alterado com controlo por software..

6, nova interface multifunção, simplicidade, compreensão clara, fácil de usar.
