| Lugar de origem: | China |
| Marca: | HSTECH |
| Certificação: | CE |
| Número do modelo: | HS-S331R |
| Quantidade de ordem mínima: | 1 SET |
|---|---|
| Preço: | Negotiable |
| Detalhes da embalagem: | Embalagem de madeira |
| Tempo de entrega: | 5~7 dias úteis |
| Termos de pagamento: | D/P, T/T, Western Union, MoneyGram |
| Habilidade da fonte: | 200 PCes pelo mês |
| Nome do produto: | Máquina de solda automatizada | Outro nome: | máquina de solda do PWB |
|---|---|---|---|
| Estação de funcionamento: | Única estação, opcional | Cabeça de solda: | cabeça única |
| Rotação: | 360 graus | Condição: | Máquina de produção nova |
| Tipo: | modelo desktop | Garantia: | 1 ano |

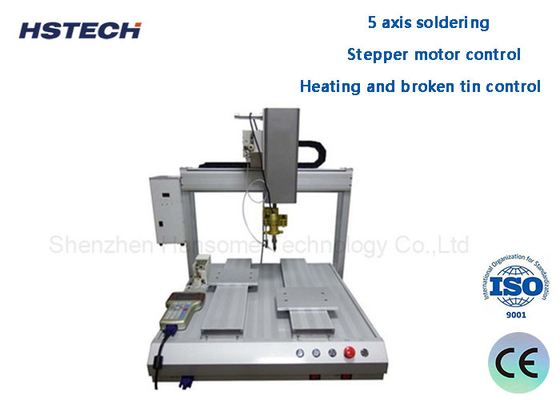

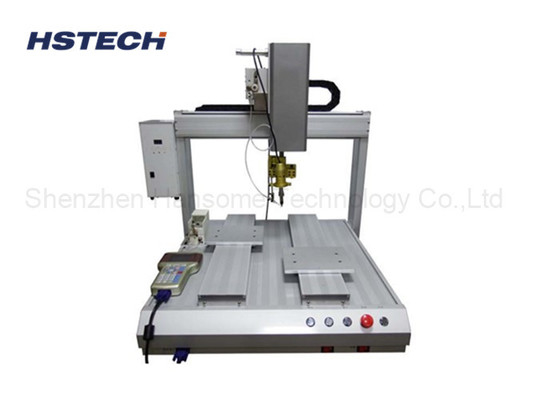

Robô de solda SMT para montagem de PCB com eixo de rotação
Introdução
Este robô de solda automática SMT desktop é uma máquina de solda PCB, configuração manual do programa para cada ponto de solda, alimentação automática do fio de solda,com regulação de temperatura até à temperatura específica, a lata de solda derreterá o fio de solda para terminar o processo de solda.
O operador só fazer os acessórios personalizados para fixar o produto, depois de definir o programa, então a máquina irá trabalhar automaticamente.Soldadura circular, soldadura contínua de curva irregular.
Características
1, soldagem de 5 eixos.
2Controle do motor passo a passo.
3, aquecimento e controle de estanho quebrado.
4, Guia linear de alta qualidade, garantir o movimento suave e plano.
5, Soldagem flexível, disponível para soldagem pontual, soldagem por arrasto e outras funções.
6O braço da máquina é uma liga de alumínio de modelo privado, estrutura estável, sem dobras, anti-ferrugem.
7, ensina programação pendente, pode salvar programas de 99 grupos max.
8, sistema de filtro de purificação de fumaça, prolongar a vida útil do ferro de solda, melhorar a qualidade da solda.
9, A máquina com função de limpeza automática, que pode tornar o processamento de solda mais estável e prolongar a vida útil do ferro de solda.
Especificações
| Modelo | HS-S5331R |
| Voltagem | AC110V/220V,50/60Hz |
| Intervalo de funcionamento X/Y1/Y2/Z | 500*300*300*100 mm |
| Eixo R | 360 graus |
| Velocidade de movimento X/Y1/Y2/Z | Máximo 300 mm/s |
| Sistema de accionamento | Motor passo a passo, correia de tempo. |
| Guia linear | Guia de alta precisão da marca Taiwan |
| Precisão de repetição | ± 0,02 mm |
| Programação | Programação manual com pendente de instrução |
| Sistema de controlo | Painel de controlo |
| Armazenamento de programas |
Pode armazenar mil conjuntos de dados de processamento e um único
arquivo de processamento pode ocupar até 3M espaço de armazenamento
(cinco mil pontos de processamento)
|
| Espaço de armazenamento de arquivos |
Caixa portátil 256M, cartão offline 32M, arquivo de processamento único até
Espaço de armazenamento 3M (100 000 pontos de processamento)
|
| Documento de apoio | CAD |
| Limpeza de estanho de ferro | Limpeza de ar/pneumática |
| Interface externa | USB+RS232 |
| Método de solda | Soldagem por ponto/arrastamento |
| Peso | 60 kg |
| Dimensão da máquina |
680*585*800 mm |
Aplicação
A máquina de solda automática é utilizada principalmente na indústria de fabricação de eletrônicos.É utilizado principalmente para processos de processo e processamento de solda que são difíceis de alcançar na solda de refluxo e na solda de ondaÉ especialmente adequado para placas de circuito misto, componentes sensíveis ao calor e dispositivos sensíveis no processo de back-end SMT.
Soldadura, amplamente utilizada na linha de soldadura de placas de PCB, soldadura de plugues de carregador, soldadura de conectores, estaca de ponta de DC, conexão de tira de luz LED e outros campos.Os robôs de solda automática substituem a solda manual para melhorar a eficiência do trabalho e a qualidade da solda. Adequado para eletrônicos automotivos, produtos digitais, eletrônicos, LCD, placas de circuito e outras indústrias de produção, conectores, transformadores RJ / rede, cabo, solda FPCB, solda COF,Placas-mãe de computadoresIndústria da soldadura de qualidade.
Sobre a embalagem
