| Lugar de origem: | China |
| Marca: | HSTECH |
| Certificação: | CE |
| Número do modelo: | HS-5331R |
| Quantidade de ordem mínima: | 1 SET |
|---|---|
| Preço: | Negotiable |
| Detalhes da embalagem: | Pacotes de madeira, com espuma no interior |
| Tempo de entrega: | 5~7 dias úteis |
| Termos de pagamento: | D/P, T/T, Western Union, MoneyGram |
| Habilidade da fonte: | 200 PCes pelo mês |
| Nome do produto: | máquina 5Axis de solda automática | Escala móvel: | 500x300x300x100mm |
|---|---|---|---|
| Cabeça de solda: | Solteiro | Plataforma: | Plataforma de trabalho dupla Y |
| Voltagem: | AC220V/110V | Especificação do fio de solda: | 0.6~1.0 mm |
| Utilização: | PWB Soldeing, soldadura, solda da placa de circuito |

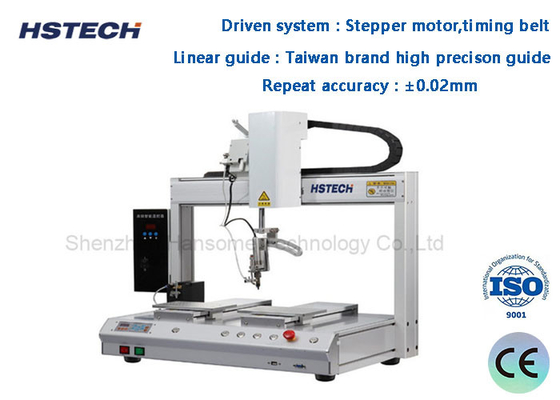

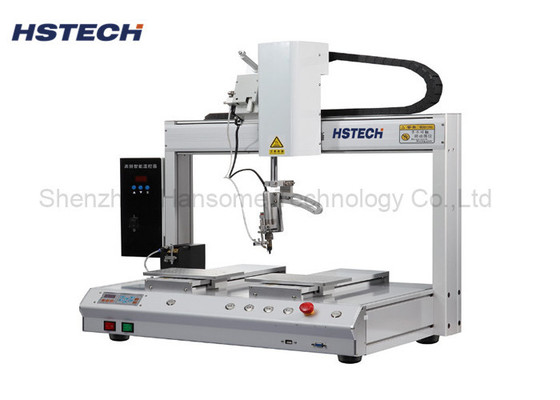

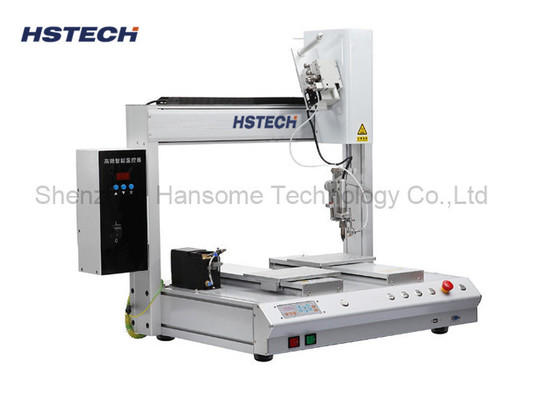

Máquina Robótica de Soldadura de PCB de Controle de Calor 0,6 a 1,0 mm Compatível com Arame de Soldadura de 5 eixos Máquina de Soldadura Automática
Introdução
Esta máquina de soldadura automática é uma máquina de plataforma Y dupla de soldagem de cabeça de rotação única, faixa de movimento 500x300x300x100mm, faixa de movimento do eixo X também pode ser estendida para 600mm,A máquina é utilizada em fábrica de manufatura eletrônica, para substituir o processo de solda manual tradicional.
É especialmente adequado para placas de circuito misto, componentes sensíveis ao calor e dispositivos sensíveis no processo de back-end SMT, também amplamente utilizado em fio de solda de PCB, plugue de carregador, soldering,conector de ligação, terminal de corrente contínua, solda de luz de tira LED e outros campos.
Especificações
| Modelo | HS-S5331R | HS-S6331R | |
| Voltagem | AC110V/220V,50/60Hz | ||
| Intervalo de funcionamento X/Y1/Y2/Z | 500*300*300*100 mm | 600*300*300*100 mm | |
| Eixo R | 360 graus | ||
| Velocidade de movimento X/Y/Z | Máximo 300 mm/s | ||
| Sistema de accionamento | Motor passo a passo, correia de tempo. | ||
| Guia linear | Guia de alta precisão da marca Taiwan | ||
| Precisão de repetição | ± 0,02 mm | ||
| Programação | Pendente de ensino | ||
| Sistema de controlo | Painel de controlo | ||
| Armazenamento de programas | Pode armazenar mil conjuntos de dados de processamento e um único arquivo de processamento pode ocupar até 3M espaço de armazenamento (cinco mil pontos de processamento) | ||
| Espaço de armazenamento de arquivos | Caixa portátil 256M, cartão offline 32M, arquivo de processamento único até Espaço de armazenamento 3M (100 000 pontos de processamento) | ||
| Documento de apoio | CAD, CorelDRAW | ||
| Limpeza de estanho de ferro | Limpeza de ar/pneumática | ||
| Interface externa | USB+RS232 | ||
| Método de solda | Soldagem por ponto/arrastamento | ||
| Peso | 65 kg | 70 kg | |
| Dimensão da máquina | 715*585*800 mm | 815*685*800 mm | |
Características
1, Aplicável a diferentes tipos de produtos. Temperatura de solda pode ser definida livremente (temperatura diferente pode ser definida para cada junção de solda).
2A unidade de solda de ferro pode ser ajustada de forma multidirecional, o que pode proteger o PCB e os componentes de danos.
3, eixo de trabalho, plataforma de trabalho dupla, com eixo de rotação R.
4Suporta vários métodos de solda, solda pontual, solda por arrasto e outras funções.
5, Ensina pendent programação, pode salvar max 99 grupos de programa.
6, Caixa portátil 256M, cartão offline 32M, arquivo de processamento único com até 3M de espaço de armazenamento (100.000 pontos de processamento).
7Temperatura numericamente controlada (condicionador de ar estático: +/- 1C).
8No processo de solda, a ponta da solda tem uma rápida recuperação de calor e uma longa vida útil.
9, motor passo a passo e controle da correia de tempo, equipado com guia linear da marca Taiwan ao mesmo tempo.
Sobre a embalagem
