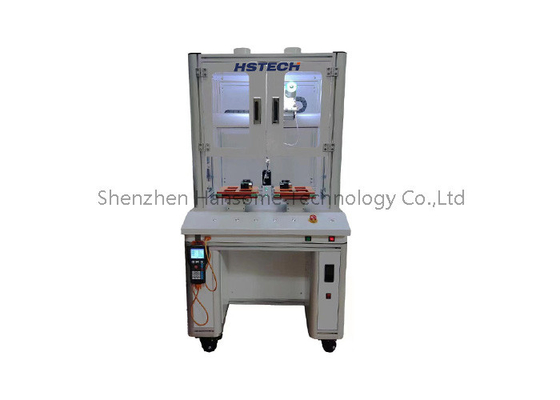

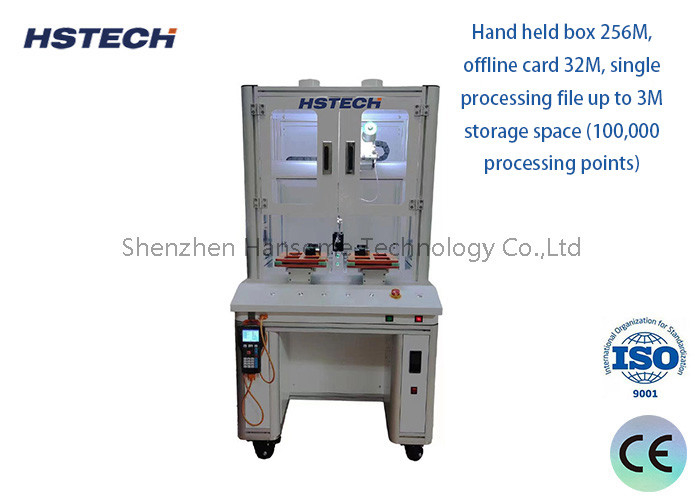

Robô de solda automática, ferro de solda único/dobro/triplo, alta precisão, estrutura durável

Robô de Soldagem Automática, Ferro de Solda Simples/Duplo/Triplo, Alta Precisão, Estrutura Durável

Introdução

A máquina de soldagem automática é multifuncional, capaz de ajustar o ângulo de soldagem, orientação e definir o ponto à vontade, controlar a quantidade de estanho que entra e sai, controlar o tamanho do ponto de solda e garantir melhor os requisitos do processo de soldagem dos produtos do cliente. A máquina possui cinco eixos, além do eixo XYZ comum, há um eixo de alimentação de estanho controlado por motor de passo independente, e também um eixo rotativo que pode girar 360° em todas as direções. Chamamos de eixo R, que possui esta função principal de eixo rotativo, que pode efetivamente evitar os componentes muito altos em várias placas de circuito impresso (PCBs), e a influência de objetos como chips, fios ou terminais no espaço de movimento da cabeça do ferro de solda, e pode ajustar o ângulo de soldagem, o cateter de estanho e a ponta da agulha à vontade. O fio de estanho pode ser enviado com precisão para a cabeça do ferro de solda para corresponder à superfície de estanho fundido apropriada do produto do cliente, evitando o fenômeno de entupimento de estanho causado por várias razões durante o processo de soldagem. A máquina pode aumentar a capacidade de produção em mais de 30% no processo real de produção e aplicação, e é adequada para vários produtos eletrônicos, como automóveis eletrônicos, circuitos integrados, circuitos impressos, telas LCD coloridas, motores, pinos, plugues, interruptores e PCBs.

Características

1, Corpo da máquina com estrutura metálica durável, modelo de chão, operação de plataforma dupla.

2, 5 eixos de trabalho, com eixo de rotação R.

3, 500*300*300mm de distância de deslocamento, a faixa de deslocamento pode ser personalizada de acordo com a necessidade do cliente.

4, Ferro de solda simples, a faixa de movimento tem muitas opções dependendo da dimensão do produto, também pode ser personalizado para ferros de solda duplos ou triplos.

5, Suporta muitos métodos de soldagem, soldagem por ponto, soldagem por arrasto e outras funções.

6, Programação por teach pendant, configuração manual de todos os pontos de soldagem, também suporta importação de desenhos CAD.

7, Usando guia linear da marca Taiwan Hiwin de alta qualidade, garante a precisão do movimento.

8, A máquina adota motor de passo e correia dentada para controle.

Especificação

Configuração principal da máquina

1, Ferro de solda duplo, plataforma de trabalho Y dupla

2, Programador teach pendant portátil

3, Controlador de aquecimento

4, Controlador de estanho quebrado

5, Conjunto da caneta de solda

6, Ponta de solda

7, Componentes de saída de estanho

8, Caixa de limpeza
