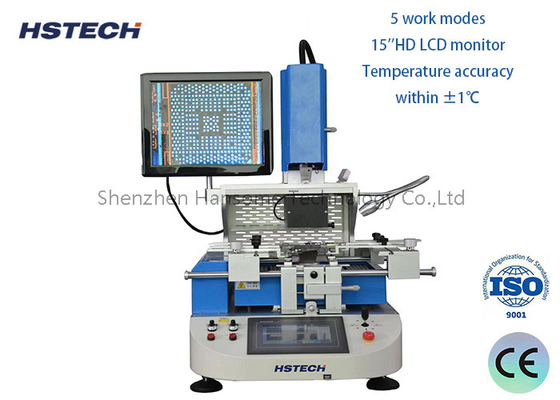

Estação de recarga de telemóvel BGA com sensor K de alta precisão com tela sensível ao toque em cores HD de 7'

Nome da marca:	HSTECH
Número do modelo:	HS-700
MOQ:	1 conjunto
preço:	Negociável
Condições de pagamento:	T/T, Western Union, MoneyGram
Capacidade de abastecimento:	100 conjuntos por mês

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Certificação:

Nome do produto:

Estação de Reformulação de Telefone Móvel BGA

Garantia:

1 ano

Controle:

Ecrã táctil

PLC:

Mitsubishi

Marca do relé:

Schneider

Comutador optoeletrônico:

OMRON

Materiais:

Liga de alumínio

Condição:

novo

Espessura:

0.3 - 5 mm

Sinalização:

SMEMA

Aplicação:

Conjunto eletrônico

Cores:

prata

Sistema de controlo:

PLC

OEM/ODM:

Disponível

Potência total:

2600w

Fornecimento de energia:

AC220V

Pressão do ar:

4-6bar

Montando a precisão:

± 0,01 mm

Tipo:

Automático

Peso:

30 kg

Detalhes da embalagem:

Embalagem de madeira

Habilidade da fonte:

100 conjuntos por mês

Descrição do produto

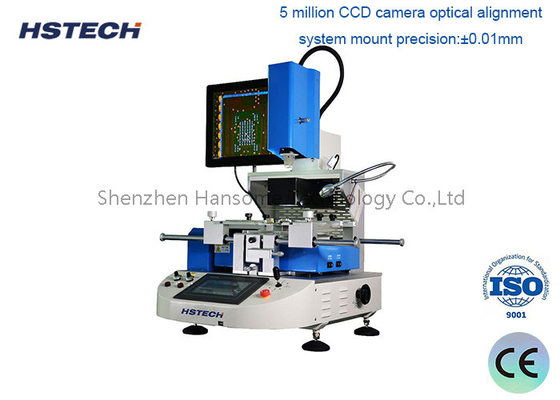

5 modos Motor de passo CCD Sistema de alinhamento de cores Telefone móvel BGA Estação de retrabalho

Especificações

Estação de Reformulação de Telefone Móvel BGA	Modelo:HS-700
Fornecimento de energia	AC 100V / 220V ± 10% 50/60Hz
Potência total	2600W
Potência do aquecedor	Calorizador superior 1200W (máximo), calorizador inferior 1200W (máximo)
Material elétrico	Motor de condução + controlador de temperatura inteligente + ecrã táctil colorido
Controle de temperatura	Sensor K de alta precisão + controlo de circuito fechado + controlador de temperatura independente (a precisão pode atingir ±1°C)
Sensor	1pcs
Modo de localização	Suporte de PCB em forma de V + fixação universal externa + luz laser para centralização e posicionamento
Dimensão global	L450mmW470mmH670mm
Tamanho do PCB	Max 140 mm160 mm Min 5 mm5 mm
Tamanho BGA	Max 50 mm50 mm Min 1 mm1 mm
Espessura do PCB aplicável	0.3 - 5 mm
Precisão de montagem	± 0,01 mm
Peso da máquina	30 kg
Peso da ficha de montagem	150 g
Modos de trabalho	Quinto: semi-automático/manuais/remover/montar/solder
Utilização Reparação	chips / placa-mãe do telefone etc.

Etapas de reparação

1Separar o chip BGA da placa-mãe. Chamamos dessoldagem.
2- Pad limpo.
3- Reequipamento ou substituição de um novo chip BGA directamente.
4- Alinhamento/Posicionamento. - Depende da experiência. Quadro de seda, câmara óptica.
5. substituir um novo chip BGA - nós chamamos soldagem de ar quente SMD estação de retrabalho iPhone ic máquina de substituição.
