| Lugar de origem: | China |
| Marca: | HSTECH |
| Certificação: | CE |
| Número do modelo: | HS-FS5331R |
| Quantidade de ordem mínima: | 1 SET |
|---|---|
| Preço: | Negotiable |
| Detalhes da embalagem: | Embalagem de madeira |
| Tempo de entrega: | 7~9 dias úteis |
| Termos de pagamento: | T/T, Western Union, MoneyGram |
| Habilidade da fonte: | 100 conjuntos por mês |
| Nome do produto: | Robô de solda automática em pé | corpo de máquina: | estrutura do metal |
|---|---|---|---|
| Lata do ferro: | Solteiro | Plataforma: | Plataforma de trabalho dupla Y |
| guia linear: | HIWIN | Utilização: | PWB Soldeing, soldadura, solda da placa de circuito |

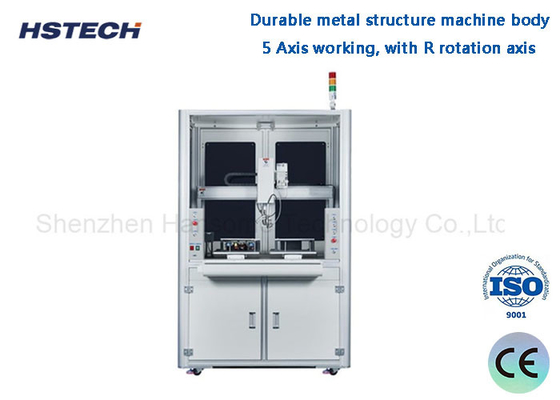

Estrutura metálica Robô de solda automática em pé para solda de PCB
Introdução:
Este modelo de máquina de soldadura automática é o modelo de soldagem robô de pé, diferente da máquina de soldagem de mesa, é um robô de soldadura mais conveniente e flexível.
Esta máquina adota o sistema de trabalho de 5 eixos, com plataforma de soldagem dupla, ferro de soldagem único / ponta morving gama 500x300x300x100mm.
A máquina adequada para muitos tipos de soldagem PCBA, robôs de soldagem automática substituem a soldagem manual para melhorar a eficiência do trabalho e melhorar a qualidade da soldagem.
Características:
1, estrutura metálica durável carroceria da máquina, modelo em pé, operação de plataforma dupla.
2, 5 eixos de trabalho, com eixo de rotação R.
3, 500*300*300mm distância de viagem, a distância de viagem pode ser personalizada sob a exigência do cliente.
4, soldeira única a gama de movimentos tem muitas opções depende da dimensão do produto, também pode ser personalizado para duplo ou triplo de soldeiras duplas.
5Suporta vários métodos de solda, solda pontual, solda por arrasto e outras funções.
6,Ensine a programação pendente, configuração manual de todos os pontos de soldagem, também suportar a importação de desenho CAD.
7, Usando alta qualidade Taiwan Hiwin marca Linear Guia, garantir a precisão de movimento.
8, A máquina adota motor passo a passo e controle de correia de tempo.
Especificações:
| Modelo | HS-S5331R | HS-S6331R | |
| Voltagem | AC110V/220V,50/60Hz | ||
| Intervalo de funcionamento X/Y1/Y2/Z | 500*300*300*100 mm | 600*300*300*100 mm | |
| Eixo R | 360 graus | ||
| Velocidade de movimento X/Y/Z | Máximo 300 mm/s | ||
| Sistema de accionamento | Motor passo a passo, correia de tempo. | ||
| Guia linear | Guia de alta precisão da marca Taiwan | ||
| Precisão de repetição | ± 0,02 mm | ||
| Programação | Pendente de ensino | ||
| Sistema de controlo | Painel de controlo | ||
| Armazenamento de programas |
Pode armazenar mil conjuntos de dados de processamento e um único
arquivo de processamento pode ocupar até 3M espaço de armazenamento
(cinco mil pontos de processamento)
|
||
| Espaço de armazenamento de arquivos |
Caixa portátil 256M, cartão offline 32M, arquivo de processamento único até
Espaço de armazenamento 3M (100 000 pontos de processamento)
|
||
| Documento de apoio | CAD | ||
| Limpeza de estanho de ferro | Limpeza de ar/pneumática | ||
| Interface externa | USB+RS232 | ||
| Método de solda | Soldagem por ponto/arrastamento | ||
| Peso | 65 kg | 70 kg | |
| Dimensão da máquina | 715*585*800 mm | 815*685*800 mm | |
Configuração da máquina principal:
1, Ferro de soldagem dupla, plataforma de trabalho dupla Y
2Programação de pendente de ensino de mão
3, Controlador de aquecimento
4Controlador de estanho partido
5, conjunto de caneta de solda
6, ponta de soldadura
7, Componentes de estanho
8Caixa de limpeza
Sobre a embalagem
