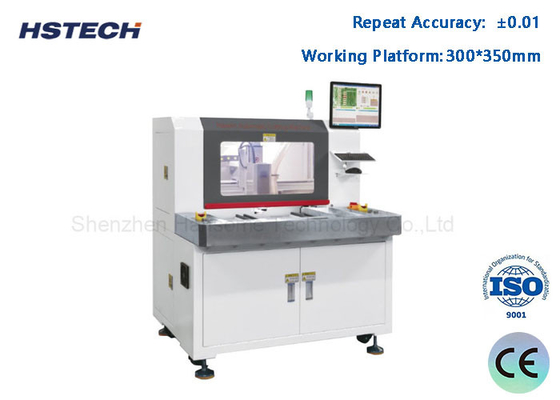

Máquina de separação de PCB de 2000W 4 Aixs Offline Dual Platform Windows System Control

Name: Máquina de separação de PCB de 2000W 4 Aixs Offline Dual Platform Windows System Control
Brand: Shenzhen Hansome Technology Co., Ltd.
SKU: RM-F550
Price: 6,005.00 USD
Availability: InStock

Nome da marca:	HSTECH
Número do modelo:	RM-F550
MOQ:	1 conjunto
preço:	Negociável
Condições de pagamento:	D/P, T/T, Western Union, MoneyGram
Capacidade de abastecimento:	20 conjuntos por mês

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Certificação:

Nome do produto:

Máquina de roteador PCBA offline

Plataforma:

Duplo.

Plataforma de trabalho:

300*350mm

Precisão de repetição:

± 0.01

Precisão de corte:

± 0.03

Dimensão da máquina:

1200*1050*1440mm (L*W*H)

Detalhes da embalagem:

Embalagem de madeira

Habilidade da fonte:

20 conjuntos por mês

Descrição do produto

4 Máquina de roteador de circuito impresso de sistema de controlo de janelas de plataforma dupla offline Aixs

Introdução da máquina

Esta máquina RM-F550 é uma nova máquina de roteamento desenvolvida. É utilizada para transformar um conjunto inteiro de placas de circuito impresso (PCBA) em placas PCBa individuais.

A máquina adota uma plataforma muito estável para garantir a precisão de trabalho, o tamanho da plataforma de trabalho é de 300 * 350mm.

Tem uma opção de plataforma maior a 400*600mm. A máquina fornece programação "visual" fácil de usar para programação online rápida e precisa, também pode detectar o processo de depeneling.

Principais características

1, Fornecer aos clientes um equipamento industrial de alto desempenho, de alta estabilidade e segurança, utilizando guia linear de alta precisão, cartão de controlo e servomotor.

2, 4 eixos de controle de movimento baseados no alinhamento vical CCD de alta resolução, usar plataforma dupla para tornar a produção mais eficiente.

3, fuso de roteamento de marca alemã, velocidade de 40000~60000 rpm.

4, Taiwan Hiwin guia de marca, certifique-se de que o sistema de movimento precisão e suavidade.

5Após o cortador cortar uma certa distância, ele irá automaticamente subir e cair para a posição de outra lâmina não cortada.

6, Adequado para desenhar placas retas, arcos e placas circulares conectadas.

7, O substrato de PCB é colocado por processamento de deslizamento contínuo em dois estágios para reduzir o tempo de espera e aumentar a produção.

Separação

Modelo	RM-F328
Estrutura	Single Spindle, plataforma dupla
Duração de corte eficiente	300*350 mm
Tipos de corte	Linha reta, arco, circular
Velocidade de movimento	Eixo X/Y 1000 mm/s, Eixo Z 500 mm/s
Método de recolha de poeira	Coleção superior
Espinha	40000 a 60000 rpm
Espinha de roteamento	Máximo 60000 rpm
Velocidade de corte	Ajuste de 1 a 100 mm/s
Precisão de corte	± 0,03 mm
Precisão de repetição	± 0,01 mm
Programação	CCD colorido
Conexão externa	USB
Kit de roteador	corte de fresagem,φ0,8~φ3,0 rotação à esquerda,aço de tungstênio de chancagem
Fornecimento de energia	380 V
Potência da máquina	2000 W
Tamanho do colector de poeira	600470730 mm
Potência do coletor de poeira	2.2Kw,380V
Pressão do ar do coletor de poeira	4 a 6 kg/cm3
Porta de segurança	Porta manual
Alarme de erro	- Sim, sim.
Método do programa	Auto-programação, câmara controlada por teclado e mouse

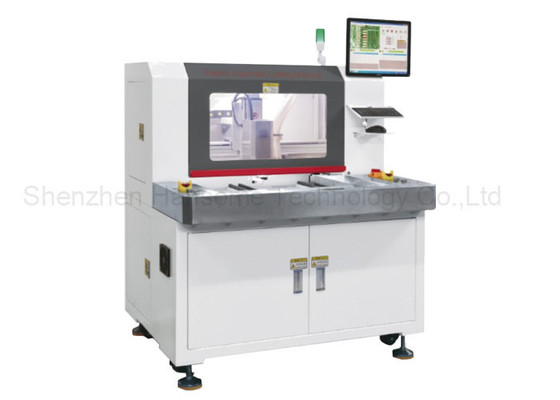

Detalhes da máquina

Máquina de separação de PCB de 2000W 4 Aixs Offline Dual Platform Windows System Control 0
