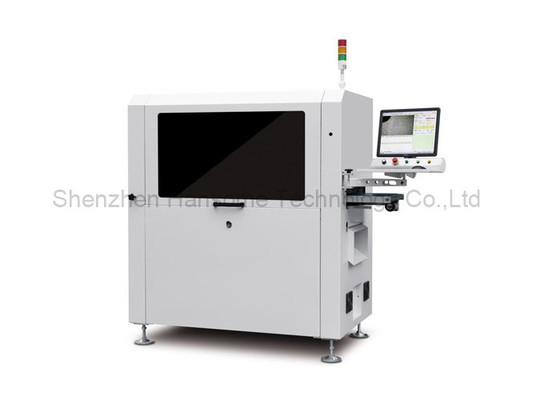

Máquina de roteador de desmontagem de PCB com coletor de poeira

Nome da marca:	HSTECH
Número do modelo:	ARX-811
MOQ:	1 conjunto
preço:	Negociável
Condições de pagamento:	T/T, Western Union, MoneyGram, D/P
Capacidade de abastecimento:	50 conjuntos por mês

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Certificação:

Nome do produto:

Máquina Inline do router de PCBA

Tamanho do PCB:

50x50~260x340mm

Espessura do PCB:

0.4-6mm

Fornecimento de energia:

AC380V, 50/60HZ

Kit de separação:

Máquina de corte de moagem

Garantia:

1 ano

Detalhes da embalagem:

Caixa de madeira, proteção contra espuma

Habilidade da fonte:

50 conjuntos por mês

Descrição do produto

Alemanha Máquina de Roteador de Desmontagem de PCB Spindle Vacuum Pick com Colector de Pó

Introdução

Esta máquina é uma máquina de roteamento automática PCBA em linha, usando um cortador de fresagem de aço de tungstênio como ferramenta de lança, trabalha com um dispositivo personalizado para fixar o PCBA,também limpar o pó com um coletor de poeira após o corte, correia ESD para transporte para dispositivo a jusante.

Características

1, vácuo escolher e colocar o PCBA.

2, cortando o fundo.

3, dupla plataforma de corte.

4, com detecção de faca quebrada.

5Conecte a linha de produção automática.

6, função de estatísticas do RCP e correspondência com o sistema ERP.

7, Pode ser equipado com troca automática de ferramentas, função à prova de explosão do aspirador e volume de ar

Função de monitorização.

Especificações

Modelo	ARX-811
Tamanho máximo do PCB	260x340 mm
Tamanho mínimo do PCB	50x50 mm
Espessura do PCB	0.4-6mm
Altura da transmissão	900 ± 50 mm
Direcção do transporte	Da esquerda para a direita
Velocidade de transporte	1500 mm/s (máximo) Ajustável
Modo de carga	Esquadrão-guia de transporte de secção
Ajuste da largura do carril	Automático
Interface de comunicação	SMEMA
Posicionamento do PCB	Posicionamento dos acessórios
Sistema de recolha	Recolha de sucção a vácuo
Espinil de corte/velocidade	60,000 rpm/min, marca alemã ((facultativo 100.000 rpm/min, marca alemã)
Tipo de refrigeração	Tipo auto-refrigeração
Troca automática de ferramentas	opcional
Verifique a faca.	- Sim, sim.
Velocidade de separação	5-100 mm/s
Precisão de corte	± 0,05 mm
Kit de moagem	φ0,8~φ3,0 posicionamento lateral direito, hastes de aço de tungstênio
Repetir a precisão de posicionamento	± 0,1 mm
Velocidade de movimento coordenada	1000 mm/s
Tipo de placa	Unidade de transporte de correia ESD / unidade de transmissão de painéis de lote
Recolha de resíduos	Recolha de resíduos
Programação de procedimentos	Gerber programa de importação/edição de desenhos através do sistema visual
Fornecimento de ar	5 a 8 kg/cm3
Fornecimento de energia	AC380V, 50/60Hz, 3KW
Tamanho da máquina	1500 x 850 x 1600 mm
Peso	Aproximadamente 800 kg

Tamanho da máquina

Máquina de roteador de desmontagem de PCB com coletor de poeira 0

Detalhes

Coletor de poeira do tamanho inferior.

Máquina de roteador de desmontagem de PCB com coletor de poeira 1

Excelente sistema de CCD com câmara de imagem, lente de moritex e fonte de luz de medição - nível, para suportar a calibração da máquinaCompensação e posicionamento, com grande estabilidade e capacidade anti-disturbação.

Máquina de roteador de desmontagem de PCB com coletor de poeira 2

Chuck de sucção de vácuo omnicomponente para coleta, colocação, descarga e produção.

Máquina de roteador de desmontagem de PCB com coletor de poeira 3

Sistema de descarga composto, utilizado a correia antistática ESD para transportar o produto separado no lado superior, e o desperdício é transportado no lado inferior, economizando muito espaço por este método.

Máquina de roteador de desmontagem de PCB com coletor de poeira 4
