FUJL Servo Motor Driven Selective Conformal Coating Machine para PCBA SMT Backstage

FUJL Servo Motor Driven Selective Conformal Coating Machine para PCBA SMT Backstage

Nome da marca:	HSTECH
Número do modelo:	HS-CC300
MOQ:	1 conjunto
preço:	negotiable
Condições de pagamento:	L/C, D/P, T/T, Western Union, MoneyGram
Capacidade de abastecimento:	100 conjuntos por mês

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Certificação:

CE,TUV

Nome do produto:

Máquina de revestimento selectivo de 3 eixos

Eixo:

3 ou 5 eixos

Fornecimento de energia:

AC220V/110V

Altura de transporte:

920±20mm

Peso da máquina:

600 kg

Dimensão da máquina:

1060x1200x1700 mm

Detalhes da embalagem:

Caixa de madeira, com espuma no interior

Habilidade da fonte:

100 conjuntos por mês

Descrição do produto

Máquina automática de revestimento de conformes seletivos para PCBA SMT Backstage Process

Introdução do produto

1A plataforma de acionamento de eixos X, Y e Z adota parafuso de esfera de precisão com servo motor Fuji.

2. Obter revestimento seletivo para vários tipos de PCB.

3Linha reta, círculo, revestimento de arco e distribuição.

4Pode efetivamente e uniformemente revestir a borda dos componentes, eliminando o efeito de sombra de pulverização.

5Precisão: ± 0,02 mm.

6Com alta velocidade, alta fiabilidade, alta estabilidade do sistema de transmissão e controlo.

7. 2 válvulas podem alternar a acção de pulverização e revestimento automaticamente, para alcançar um processo de revestimento de PCB de alta densidade.

8. Com função de ajuste de largura automática inteligente (ajuste automático após a entrada da largura da placa).

Especificação da máquina

Nome do produto	Máquina de revestimento conformal seletivo
Modelo	HS-CC300
Altura da transmissão	920±20 mm
Largura do transportador	50-450 mm/ou personalizado
Transmissão	L para R, ou R para L
Altura do componente	para cima e para baixo, máximo 100 mm
Tamanho da borda da placa de PCB	≥ 5 mm
Velocidade de transporte	0-12000 mm/min
Velocidade de accionamento no eixo 3	800 mm/s
Precisão de repetição	± 0,02 mm
Programas de armazenamento	até 1000
Fornecimento de energia	AC220/110V
Pressão do ar	4 kgf/cm2
Tanque de cola	10 L, agitação manual
Modo de controlo	Cartão de controlo industrial PC+Motion
Ajuste da guia linear	Ajuste inteligente
Modo de programação	Ensino manual
Porto de comunicação	SMEMA
Fonte de iluminação	Fonte de iluminação auto-equipada
Fonte de iluminação de detecção	Auto-equipados
Software	Windows+software de revestimento
Motor de condução	Motor passo a passo ((2pcs)
Modo de condução em 3 eixos	Servo motor + módulo de direção de parafuso + cilindro elétrico
Número de válvulas de borracha	1 válvula de pulverização + 1 válvula de distribuição
Largura da pulverização	3-20 mm
Método de pulverização	Automático
Potência total	2.6 kW
Corpo da máquina	De aço inoxidável
Peso da máquina	600 kg
Dimensão da máquina	1060x1200x1700 mm

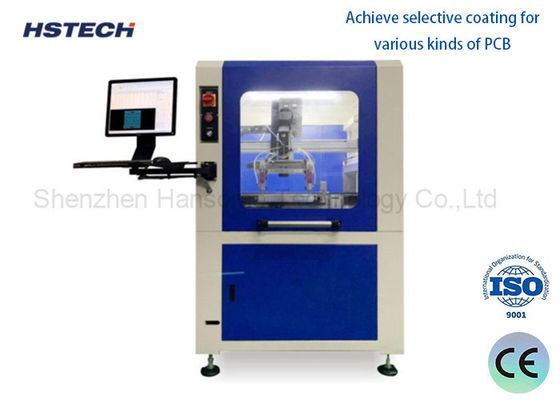

FUJL Servo Motor Driven Selective Conformal Coating Machine para PCBA SMT Backstage 0

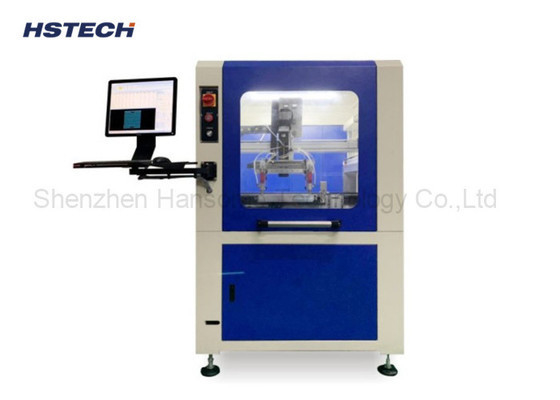

FUJL Servo Motor Driven Selective Conformal Coating Machine para PCBA SMT Backstage 1

Equipamento de linha de produção SMT

1. Máquina SMT universal: Utilizando o programa editado pelo dispositivo para montar componentes em posições de peças designadas,pode montar um rol SOP 28 pin ou mais (incluindo componentes que podem ser montados por máquinas de alta velocidade)As suas características são de alta precisão e diversidade, mas a sua velocidade de instalação é inferior às máquinas de alta velocidade.
2. Soldadura por refluxo: utilizar pasta de soldadura SMT ou cola vermelha para definir uma curva de temperatura adequada para completar a ação de soldadura entre a pasta de soldadura e a peça.
3Descarregador: A placa é carregada no carregador através de uma pista de transferência.
