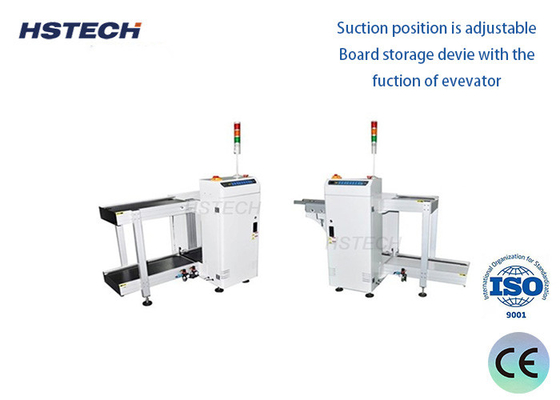

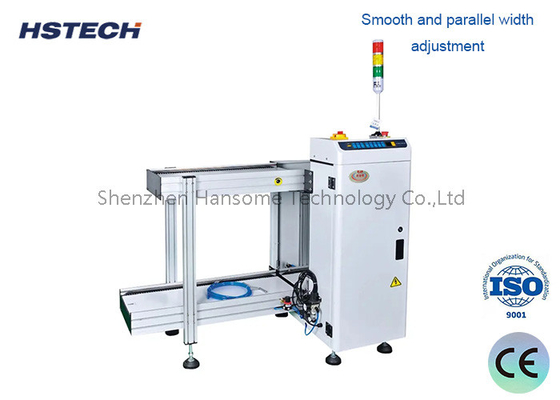

Loader de PCB HS-460LD com controle de tela sensível ao toque em cores verdadeiras e tamanhos de passo selecionáveis

Nome da marca:	HSTECH
Número do modelo:	HS-250LD
MOQ:	1 Conjunto
preço:	Negociável
Condições de pagamento:	D/P, T/T, Western Union, MoneyGram
Capacidade de abastecimento:	200 conjuntos por mês

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Certificação:

Nome do produto:

Carregador do PWB

Cores:

Branco

Fornecimento de energia:

AC110V/220V,50/60Hz

PLC:

Mitsubishi

relé:

Schneider

Comutador optoelétrico:

OMRON

Detalhes da embalagem:

Embalagem de madeira

Habilidade da fonte:

200 conjuntos por mês

Descrição do produto

Interface de comunicação SMEMA de chapa de metal Equipamento de manuseio de placa de carga de PCB

Aplicação

Esta máquina é usada para o início da linha de produção SMT, empurrando os PCBs para fora do carregador para o transportador da máquina a jusante.

Especificações

Modelo	HS-250LD	HS-330LD	HS-390LD	HS-460LD
Voltagem	AC110V/220V,50/60Hz,uma fase,máximo 300A
Dimensão do PCB	(5050) ~ 350250	(5050) ~ ((455330)	(5050) ~ 530390)	(5050) ~ ((530460)
Dimensão do carregador	355320565	460400565	535460565	535530565
Fornecimento de ar	0.4~0.6Mpa
Altura de transporte	920 ± 20 mm)
Tempo de carga	6 segundos
Tempo de substituição do carregador	Cerca de 20 segundos.
Direcção do transporte	L para R ou R para L, opcional
Espessura do PCB	Min 0,4 mm
Arremessos	1-4 (passo de 10 mm)- Não.
Comunicação	SMEMA
Dimensão da máquina	11007801200	14008601200	15009201200	160011201200
Peso	Aproximadamente 140 kg	Aproximadamente 180 kg	Aproximadamente 220 kg	Aproximadamente 230 kg

FAlimentação

1, controle de tela sensível ao toque em cores verdadeiras

2, Mitsubishi PLC

3, Capacidade do carregador: superior 1, inferior 1 ou personalizado

4, Passagem seletiva: 10mm, 20mm, 30mm, 40mm

5Direcção de transporte dos PCB: L - R, ou R - L, opcional

6, Seleção do modo de execução manual/automática

7, Fixação do carril dianteiro ou do carril traseiro, opcional

8, Altura padrão para aplicação SMT ((920±20mm)

9, visualização de luzes da torre

10, sinal SMEMA

Loader de PCB HS-460LD com controle de tela sensível ao toque em cores verdadeiras e tamanhos de passo selecionáveis 0

Equipamento de linha de produção SMT

1. Máquina SMT universal: Utilizando o programa editado pelo dispositivo para montar componentes em posições de peças designadas,pode montar um rol SOP 28 pin ou mais (incluindo componentes que podem ser montados por máquinas de alta velocidade)As suas características são de alta precisão e diversidade, mas a sua velocidade de instalação é inferior às máquinas de alta velocidade.
2. Soldadura por refluxo: utilizar pasta de soldadura SMT ou cola vermelha para definir uma curva de temperatura adequada para completar a ação de soldadura entre a pasta de soldadura e a peça.
3Descarregador: A placa é carregada no carregador através de uma pista de transferência.
