Lugar de origem: | China |
Marca: | HSTECH |
Certificação: | CE |
Número do modelo: | HS-5331R |
Quantidade de ordem mínima: | 1 conjunto |
---|---|
Preço: | Negotiable |
Detalhes da embalagem: | Pacotes de madeira, com espuma no interior |
Tempo de entrega: | 5~7 dias úteis |
Termos de pagamento: | D/P, T/T, Western Union, MoneyGram |
Habilidade da fonte: | 200 PCes pelo mês |
Nome do produto: | Máquina de solda automática | Escala móvel: | 500x300x300x100mm |
---|---|---|---|
Cabeça de solda: | Solteiro | Plataforma: | Plataforma de trabalho dupla Y |
Voltagem: | AC220V/110V | Utilização: | PWB Soldeing, soldadura, solda da placa de circuito |
Garantia: | 1 ano com manutenção de longa duração |

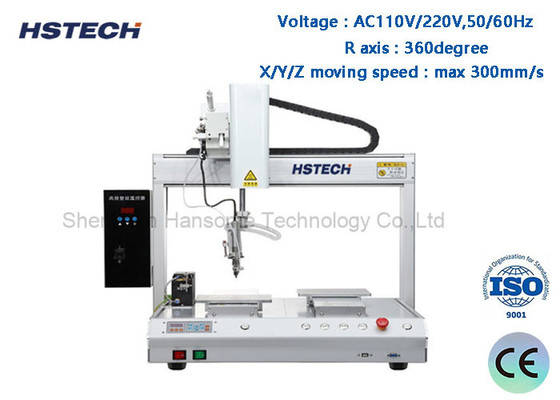

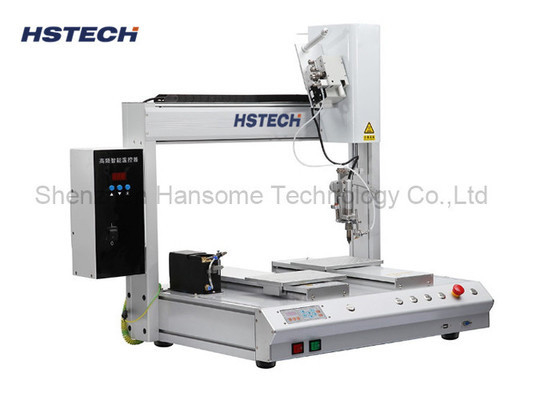

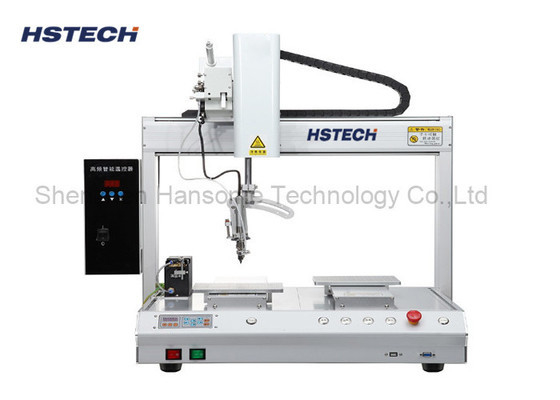

Máquina de solda automática de controlo de temperatura de rotação de plataforma duplo eixo Y
Introdução
Esta máquina de solda automática é uma máquina de plataforma dupla Y de soldagem de cabeça de rotação única, com faixa de movimentação de 500x300x300x100mm, a máquina é usada em fábrica de manufatura eletrônica,para substituir o processo de solda manual tradicional.
Especificações
Modelo | HS-S5331R | HS-S6331R | |
Voltagem | AC110V/220V,50/60Hz | ||
Intervalo de funcionamento X/Y1/Y2/Z | 500*300*300*100 mm | 600*300*300*100 mm | |
Eixo R | 360 graus | ||
Velocidade de movimento X/Y/Z | Máximo 300 mm/s | ||
Sistema de accionamento | Motor passo a passo, correia de tempo. | ||
Guia linear | Guia de alta precisão da marca Taiwan | ||
Precisão de repetição | ± 0,02 mm | ||
Programação | Pendente de ensino | ||
Sistema de controlo | Painel de controlo | ||
Armazenamento de programas |
Pode armazenar mil conjuntos de dados de processamento e um único
arquivo de processamento pode ocupar até 3M espaço de armazenamento
(cinco mil pontos de processamento)
|
||
Espaço de armazenamento de arquivos |
Caixa portátil 256M, cartão offline 32M, arquivo de processamento único até
Espaço de armazenamento 3M (100 000 pontos de processamento)
|
||
Documento de apoio | CAD, CorelDRAW | ||
Limpeza de estanho de ferro | Limpeza de ar/pneumática | ||
Interface externa | USB+RS232 | ||
Método de solda | Soldagem por ponto/arrastamento | ||
Peso | 65 kg | 70 kg | |
Dimensão da máquina |
715*585*800 mm |
815*685*800 mm |
Configuração da máquina principal
1, dupla solda de ferro, dupla plataforma de trabalho Y.
2, programação de pendentes portáteis.
3, Controlador de aquecimento
4Controlador de estanho partido
5, conjunto de caneta de solda
6, ponta de soldadura
7, Componentes de estanho
Características
1,5 eixos de trabalho, plataforma de trabalho dupla, com eixo de rotação R.
2, soldeira única a gama de movimentação tem muitas opções depende da dimensão do produto.
3,Toda a máquina é feita de alumínio de alta qualidade,O braço da máquina é uma liga de alumínio de modelo privado, estrutura estável, sem dobras, anti-ferrugem.
4Suporta vários métodos de solda, solda pontual, solda por arrasto e outras funções.
5,Ensinar programação pendente, pode salvar o programa de 99 grupos max.
6, motor passo a passo e controle da correia de tempo, equipado com guia linear da marca Taiwan ao mesmo tempo.
Sobre a embalagem
