| Lugar de origem: | China |
| Marca: | HSTECH |
| Certificação: | CE |
| Número do modelo: | HS-S331R |
| Quantidade de ordem mínima: | 1 conjunto |
|---|---|
| Preço: | 2900~4000USD/set |
| Detalhes da embalagem: | Pacotes de madeira, com espuma no interior |
| Tempo de entrega: | 5 a 7 dias úteis |
| Termos de pagamento: | D/P, T/T, Western Union, MoneyGram |
| Habilidade da fonte: | 200 pcs por mês |
| Nome do produto: | Auto máquina de solda Desktop | Outro nome: | Robô de solda automático |
|---|---|---|---|
| Plataforma de trabalho: | Única estação | Ponta de solda: | Única ponta |
| Eixo móvel: | linha central 4 | Voltagem: | AC220V/110V |
| Utilização: | PWB Soldeing, soldadura, solda da placa de circuito | Peso: | 60 kg |
Operação automática Hiwin Guia Cinturão de tempo Arquivo CAD Importação Máquina de solda de PCB
Introdução

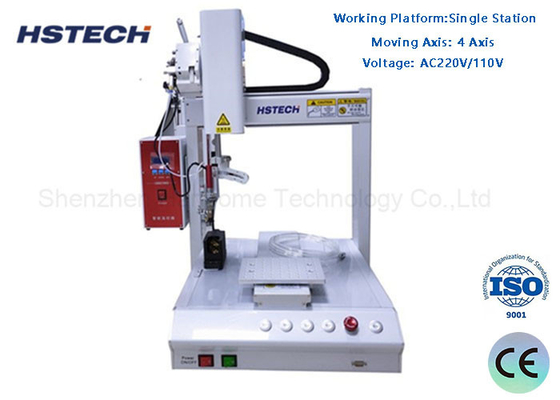

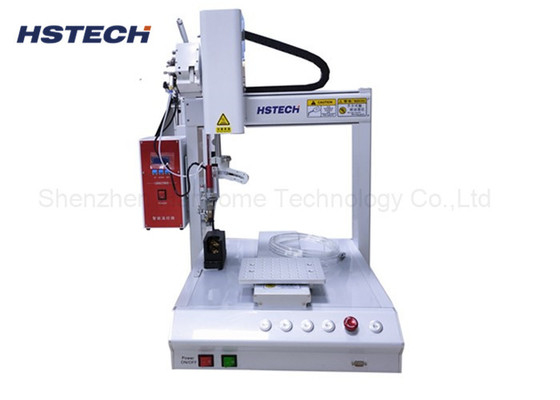

Esta máquina de soldadura automática é um sistema de escritório X / Y / Z eixo de movimento, mais a rotação de soldagem superior, por isso chamamos de 4 eixo máquina de soldadura automática,A máquina adota a pressão do ar e eletricidade acionada, através da programação manual dos pontos de solda, e, em seguida, alcançar a operação automática.
A máquina utilizada principalmente na indústria de fabricação de eletrônicos para obter a solda cega que na solda de refluxo e na solda de onda não pode fazer,É especialmente adequado para placas de circuito misto, componentes sensíveis ao calor e dispositivos sensíveis no processo de back-end SMT, também amplamente utilizados em fio de solda de PCB, conector de carregador, soldering, conector plug, terminal DC,Soldagem de luzes de tira LED e outros campos.
Características
1, 4Axis trabalhando, X / Y / Z e R rotação movendo, alcançar muitos ângulo propósito de solda.
2, O ferro de solda sem nitrogénio, muito seguro e de protecção do ambiente,
3, a cabeça de solda pode ser ajustada em várias direções, o que pode proteger o PCB e os componentes de danos.
4,Use a cabeça de ferro como o ponto de base para alinhar a posição da chave do produto, pressione a tecla de entrada, o programa irá gerar automaticamente este ponto no sistema,Então, definir os dados sobre o ponto e assim por diante.
5Usando alta precisãomotor passo a passo e sistema de correia de cronometragem, e algoritmos avançados de controle de movimento para melhorar efetivamente a precisão e a repetibilidade do posicionamento do movimento.
6, A máquina com função de limpeza automática, que pode tornar o processamento da solda mais estável e prolongar a vida útil do ferro de solda.

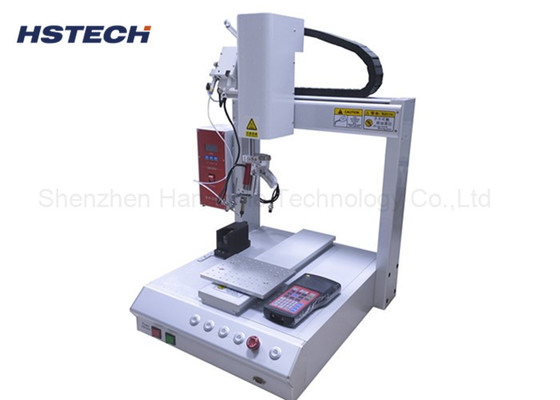

7Com o pingente de ensino LCD portátil, a programação é simples e fácil de aprender.
Especificações
| Modelo | HS-S331R |
| Voltagem | AC110V/220V,50/60Hz |
| Intervalo de trabalho X/Y/Z | 300*300*100 mm |
| Eixo R | 360 graus |
| Velocidade de movimento X/Y/Z | Máximo 300 mm/s |
| Sistema de accionamento | Motor passo a passo, correia de tempo. |
| Guia linear | Guia de alta precisão da marca Taiwan |
| Precisão de repetição | ± 0,02 mm |
| Programação | Pendente de ensino |
| Sistema de controlo | Painel de controlo |
| Armazenamento de programas |
Pode armazenar mil conjuntos de dados de processamento e um único
arquivo de processamento pode ocupar até 3M espaço de armazenamento
(cinco mil pontos de processamento)
|
| Espaço de armazenamento de arquivos |
Caixa portátil 256M, cartão offline 32M, arquivo de processamento único até
Espaço de armazenamento 3M (100 000 pontos de processamento)
|
| Limpeza de estanho de ferro | Limpeza de ar/pneumática |
| Interface externa | USB+RS232 |
| Método de solda | Soldagem por ponto/arrastamento |
| Peso | 48 kg |
| Dimensão da máquina |
520*585*800 mm |
Sobre a embalagem
