Lugar de origem: | China |
Marca: | HSTECH |
Certificação: | CE |
Número do modelo: | HS-GSE |
Quantidade de ordem mínima: | 1 conjunto |
---|---|
Preço: | Negotiable |
Detalhes da embalagem: | Embalagem de madeira |
Tempo de entrega: | 15~20 dias do trabalho |
Termos de pagamento: | T/T, Western Union, MoneyGram |
Habilidade da fonte: | 50 conjuntos por mês |
Nome do produto: | Impressora automática da pasta da solda | Garantia: | 1 ano |
---|---|---|---|
Controle: | Ecrã táctil | Marca do relé: | Schneider |
interruptor optoelectronic: | Omron | Materiais: | Liga de alumínio |
Condição: | Novos | Sinalização: | SMEMA |
Aplicação: | Conjunto eletrônico | Sistema de controlo: | PLC |

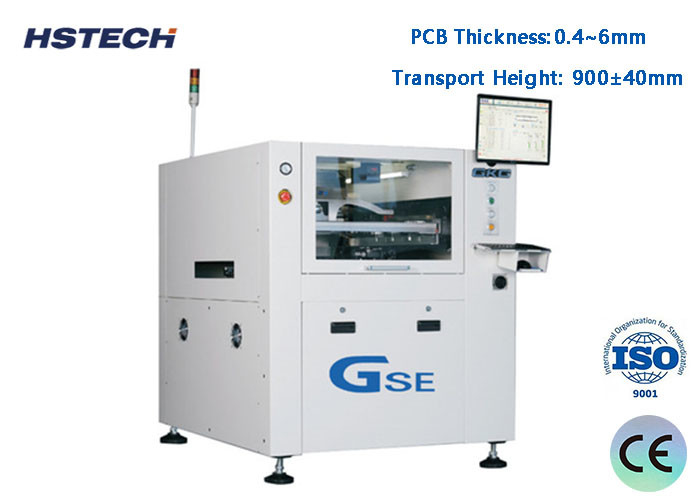

Ecrã táctil Schneider Impressora automática de pasta de solda para SMT em grande escala
Introdução
A máquina de impressão de pasta de solda automática GLE é uma máquina de ponta para aplicações SMT em larga escala. A largura da Gt-S é de apenas 2830mm. Pode atender perfeitamente aos requisitos do processo de impressão de 01005,0.3 pitch e outros espaçamentos finos, é de alta precisão e alta velocidade.
Características
1Estabilizada e fácil de ajustar, pode ajustar rapidamente a altura de fixação dos pinos de PCB de diferentes espessuras.
Modelo | GSE |
Tamanho do estêncil | 370x370mm (dimensões mínimas) |
737x737mm (tamanho máximo) | |
20-40 mm ((espessura) | |
Tamanho máximo do PCB | 400x340 mm |
Tamanho mínimo do PCB | 50x50 mm |
Espessura do PCB | 0.4-6mm |
Tela de revestimento | Máximo 1% da diagonal do PCB |
Altura de transporte | 900 ± 40 mm |
Direcção do transporte | R-R-R |
Velocidade de transporte | Max 1500mm/s, pode ser ajustado |
Método de transporte | Uma fase |
Ajuste de largura | automático |
Interface de E/S | SMEMA |
Posicionamento de PCB (método de suporte) | Pin magnético/bloco de suporte/mesa de cima para baixo |
Sistema de fixação de PCB | Patenteado sobre a fixação superior/laterais |
Cabeça de impressão | Duas cabeças de impressão motorizadas independentes |
Pressão do esguichador | 0.5 ~ 10 kg (Controle do Programa) |
Velocidade de impressão | 6-200 mm/sec |
Modo de Impressão | Uma / Duas vezes |
Tipo de espremedor | Lâmina de espremedor de borracha/aço ((Ângulo 45°/55°/60°) |
Sistema de limpeza | Absorção reforçada de vácuo, seco, molhado, vácuo três modos |
CCD FOV | 8x6 mm |
Faixa de regulação da máquina | X: ± 3 mm, Y: ± 7 mm, θ: ± 2° |
Visão | Olhar para cima/para baixo Óptica Estrutura/CCD/Geometria Padrão-correspondência |
Especificação da máquina completa
Repetir a precisão da posição | ± 0,01 mm |
Precisão de impressão | ± 0,025 mm |
Tempo do ciclo | < 8 segundos |
Mudança de produto | Antigo:<3 minutos, novo:<5 minutos |
Fornecimento de ar | 4 a 6 kgf/cm |
Fornecimento de energia | AC:220±10%,50/60HZ, 2,5 kW |
Método de controlo | PC |
Sistema de operação | Windows XP/Win7 |
Dimensões da máquina | 1158 ((L) x 1362 ((W) x 1463 (H) mm |
Peso da máquina | Aproximadamente: cerca de 1000Kg |
