Plataforma de Trabalho Dupla Y 5 Eixos Robô de Soldagem Automático de Chão com Guia Linear Hiwin para Soldagem de PCB

Nome da marca:	HSTECH
Número do modelo:	HS-FS5331R
MOQ:	1 conjunto
preço:	negotiable
Condições de pagamento:	T/T, União Ocidental
Capacidade de abastecimento:	100 conjuntos por mês

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Certificação:

Nome do produto:

Robô de solda automática em pé

Corpo da máquina:

Estrutura metálica

Lata do ferro:

Solteiro

Plataforma:

Plataforma de trabalho dupla Y

Guia linear:

Hiwin

Uso:

Pcb Soldar, Soldar, Soldar placas de circuito

Detalhes da embalagem:

Embalagem de madeira

Habilidade da fonte:

100 conjuntos por mês

Destacar:

Robô de solda automática com plataforma de trabalho duplo Y

Robô de solda de chão de 5 eixos

Máquina de solda PCB de guia linear Hiwin

Descrição do produto

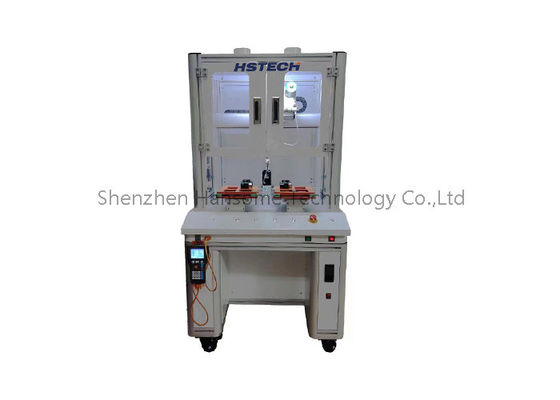

Plataforma de Trabalho Dupla Y Robô de Soldagem Automática de Chão

Este robô de soldagem automático de chão oferece maior conveniência e flexibilidade em comparação com os modelos de mesa, apresentando um design de plataforma de trabalho dupla Y para operações eficientes de soldagem de PCB.

Visão Geral do Produto

A máquina utiliza um sistema de trabalho de 5 eixos com plataformas de soldagem duplas, fornecendo uma faixa de movimento de ferro/ponta de solda única de 500x300x300x100mm. Ideal para várias aplicações de soldagem PCBA, este robô de soldagem automático substitui a soldagem manual para melhorar significativamente a eficiência do trabalho e a qualidade da soldagem.

Principais Características

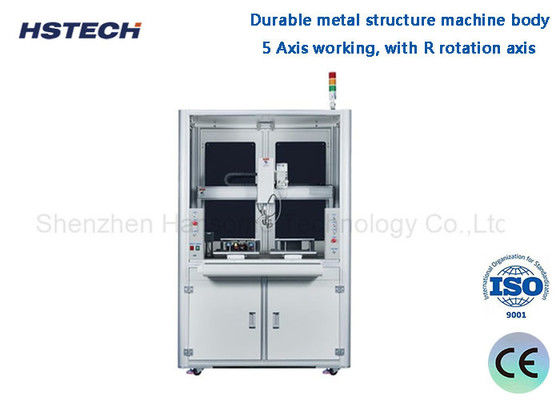

Corpo da máquina com estrutura de metal durável com design de chão e operação de plataforma dupla
Sistema de trabalho de 5 eixos, incluindo eixo de rotação R
Distância de deslocamento de 500×300×300mm (personalizável de acordo com os requisitos do cliente)
Ferro de solda único com opções flexíveis de faixa de movimento; personalizável para ferros de solda duplos ou triplos
Suporta múltiplos métodos de soldagem, incluindo soldagem por ponto e soldagem por arrasto
Programação com teach pendant com configuração manual do ponto de soldagem; suporta importação de desenhos CAD
Guia Linear da marca Taiwan Hiwin de alta qualidade para movimento preciso
Motor de passo e sistema de controle de correia dentada

Especificações Técnicas

Modelo	HS-S5331R	HS-S6331R
Tensão	AC110V/220V, 50/60Hz
Faixa de Trabalho X/Y1/Y2/Z	500×300×300×100mm	600×300×300×100mm
Eixo R	360°
Velocidade de Movimento X/Y/Z	Máx. 300mm/s
Sistema de Acionamento	Motor de passo, correia dentada
Guia Linear	Guia de alta precisão da marca Taiwan
Precisão de Repetição	±0.02mm
Programação	Teach pendant
Sistema de Controle	Placa de controle
Armazenamento do Programa	1.000 conjuntos de dados de processamento; arquivo único com até 3M de espaço de armazenamento (5.000 pontos de processamento)
Espaço de Armazenamento de Arquivos	Caixa portátil 256M, cartão offline 32M, arquivo de processamento único com até 3M de espaço de armazenamento (100.000 pontos de processamento)
Suporte de Documentos	CAD
Limpeza de Estanho do Ferro	Limpeza a ar/pneumática
Interface Externa	USB+RS232
Método de Soldagem	Soldagem por ponto/arrasto
Peso	65kg	70kg
Dimensão da Máquina	715×585×800mm	815×685×800mm

Configuração da Máquina Principal

Ferro de solda duplo, plataforma de trabalho dupla Y
Programador teach pendant portátil
Controlador de aquecimento
Controlador de estanho quebrado
Conjunto de caneta de solda
Ponta de solda
Componentes de saída de estanho
Caixa de limpeza
