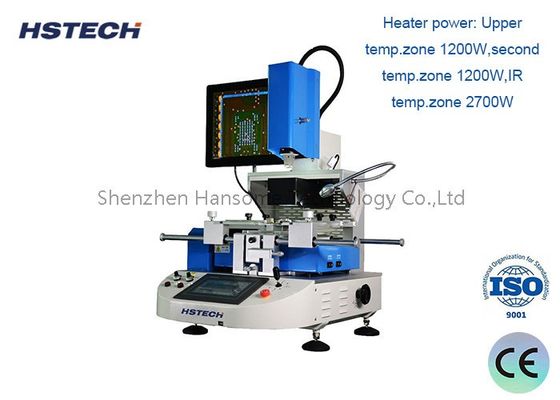

Controle de Rocker Duplo 4-6bar Pressão de Ar BGA Rework Station com ± 0.01mm Precisão de Montagem para Montagem Eletrônica

Nome da marca:	HSTECH
Número do modelo:	HS-800
MOQ:	1 conjunto
preço:	negotiable
Condições de pagamento:	T/T, União Ocidental
Capacidade de abastecimento:	100 conjuntos por mês

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Certificação:

Nome do produto:

Estação de retrabalho BGA

Garantia:

1 ano

Marca do relé:

Schneider

Comutador optoeletrônico:

OMRON

Material:

Liga de alumínio

Doença:

Novo

Aplicativo:

Conjunto eletrônico

OEM/ODM:

disponível

Pressão do ar:

4-6bar

Velocidade:

200-300pcs/min

Detalhes da embalagem:

Embalagem de madeira

Habilidade da fonte:

100 conjuntos por mês

Destacar:

Estação de reelaboração BGA de controlo de balanço duplo

Máquina de reparação de chips BGA de pressão de ar de 4-6 bar

Equipamento de manutenção do PWB da precisão da montagem de ±0.01mm

Descrição do produto

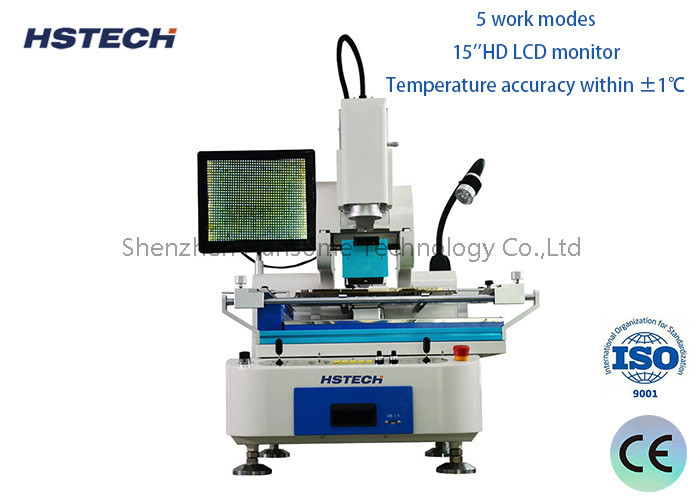

Estação de reelaboração BGA de 4-6bar para montagem eletrônica

Uma estação especializada de reprocessamento BGA projetada para o reparo e reprocessamento de componentes Ball Grid Array (BGA) em placas de circuito impresso (PCBs).Este equipamento essencial permite aos técnicos substituir ou reparar BGA sem danificar o PCB ou os componentes circundantes em ambientes de fabricação e reparação de eletrônicos.

Características fundamentais

Design integrado da cabeça de ar quente e da cabeça de montagem com funções automáticas de solda e dessolda
Os aquecedores superiores utilizam um sistema de ar quente para aquecimento mais rápido, distribuição uniforme da temperatura e resfriamento rápido (intervalo de temperatura: 50-80°C)
Três aquecedores independentes com movimento automático sincronizado dos aquecedores superior e inferior
Deslizador de alta precisão garante alinhamento preciso de montagem de BGA e PCB
Materiais de aquecimento de qualidade superior importados da Alemanha na mesa de pré-aquecimento inferior
Movimento integrado da mesa de pré-aquecimento, do dispositivo de fixação e do sistema de arrefecimento no eixo X
Movimento automático do eixo X e do eixo Y controlado por motor para um alinhamento mais rápido
Controle de balanço duplo para câmaras e plataformas de aquecimento que assegurem um alinhamento preciso
Bomba de vácuo de rotação de 360° incorporada com bocal de sucção de montagem ajustável
Detecção automática da altura de recolha e montagem BGA com controlo de pressão
Sistema de visão óptica a cores de alta resolução com visão dividida, zoom e capacidades de foco automático
Controle de temperatura em 10 segmentos com armazenamento de múltiplos perfis de temperatura
Dimensões de bocal de liga múltipla com fácil substituição e posicionamento em ângulo completo
Cinco portas de termopares para monitorização de temperatura em vários pontos em tempo real
Display de funcionamento sólido para controlo fiável da temperatura

Especificações técnicas

Modelo	HS-800
Potência do aquecedor	Calorizador superior de 1200 W (máximo), calorizador inferior de 1200 W (máximo)
Pré-aquecimento de fundo	IR 5000W
Controle de temperatura	Termócopo do tipo K, controlo de circuito fechado
Método de localização	Furo externo ou de localização
Dimensões globais	L970 mm × W700 mm × H830 mm
Tamanho do PCB	W650 mm × D610 mm
Faixa de tamanho BGA	Max 80 mm × 80 mm, Min 1 mm × 1 mm
Espessura do PCB	0.3 - 5 mm
A precisão está aumentando	± 0,01 mm
Peso da máquina	140 kg

Aplicações

Adequado para telemóveis, discos rígidos, teclados, brinquedos electrónicos, computadores, leitores de DVD, plásticos, aparelhos eléctricos, equipamentos de comunicação, motores, tablets, computadores portáteis,Câmeras digitais, controles remotos, walkie-talkies e várias aplicações de processamento electrónico.

Benefícios operacionais

Precisão e precisão:Permite a remoção e colocação precisas dos componentes BGA, minimizando o risco de danos ao PCB
Reparações econômicas:Prolonga a vida útil do PCB através de capacidades de reparação, reduzindo os custos de substituição
Fluxo de trabalho melhorado:Otimizar os processos de reparação para uma resposta mais rápida nos ambientes de produção e reparação
Melhoria do controlo da qualidade:Assegura a solda e alinhamento adequados dos componentes para melhorar a fiabilidade do produto
