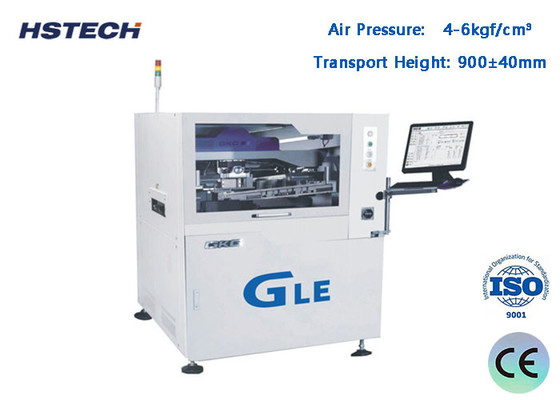

Máquina de impressão de estêncil de pasta de soldadura SMT 0,3 Pitch CCD Câmera Digital Impressora de pasta de soldadura automática de alta precisão

Detalhes do produto:

Lugar de origem:	China
Marca:	GKG
Certificação:	CE,TUV,ROHS
Número do modelo:	gle

Condições de Pagamento e Envio:

Quantidade de ordem mínima:	1 conjunto
Preço:	Negotiation
Detalhes da embalagem:	Embalagem de madeira
Tempo de entrega:	7-15 dias
Termos de pagamento:	T/T, Western Union, MoneyGram
Habilidade da fonte:	100 conjuntos por mês

Contato

Descrição de produto detalhada

Nome do produto:	Impressora automática da pasta da solda	Outra denominação:	máquina de impressão automática da tela
Tamanho do PCB:	50x50~510x510mm	Altura de transporte:	900±40mm
Pressão do ar:	4 a 6 kgf/cm3	Interface de entrada/saída:	SMEMA

Precisão 01005 0.3 Pitch CCD Câmera Digital SMT Solder Paste Stencil Printer

Introdução

A máquina de impressão de pasta de solda automática GLE é uma máquina de ponta para aplicações SMT em larga escala. A largura de Gts é de apenas 2830mm. Pode atender perfeitamente aos requisitos do processo de impressão de 01005,0.3 pitch e outros espaçamentos finos, é de alta precisão e alta velocidade.

Especificações

Modelo	GLE
Tamanho máximo do PCB	510x510 mm
Tamanho mínimo do PCB	50x50 mm
Espessura do PCB	0.4-6mm
Peso máximo da prancha	5 kg
Altura de transporte	900 ± 40 mm
Espaçamento na borda da placa	2.5 mm
Altura da prancha	23 mm
Direcção do transporte	R-R-R
Velocidade de transporte	Máximo 1500 mm/s, controlo por programa
Método de transporte	Uma fase
Ajuste de largura	automático
Interface de E/S	SMEMA
Posicionamento de PCB (método de suporte)	Pin magnético/bloco de suporte/mesa de cima para baixo
Sistema de fixação de PCB	Patenteado sobre a fixação superior
	Prensagem lateral
	Função de adsorção
Impressão instantânea	0-20 mm
Modo de impressão	uma/duas vezes
Velocidade de impressão	10-200 mm/sec
Modo de Impressão	Uma / Duas vezes
Tipo de espremedor	Lâmina de espremedor de borracha/aço ((Ângulo 45°/55°/60°)
Pressão de impressão	0.5 a 10 kg
Tamanho do quadro do modelo	470370mm~737737mm
Sistema de limpeza	Sistema de limpeza de tipo chuva
	Absorção reforçada de vácuo
	Seco, vácuo úmido três modos
CCD FOV	10x8 mm
Tipos de marcas fiduciárias	Forma padrão da marca fiduciária
	Pad
	Furo
Sistema de câmaras	Procurar estrutura óptica para cima/para baixo
	Câmera digital CCD
	Combinação de padrões geométricos

Desempenho da máquina

Modelo	GLE
Precisão da posição repetida	± 12,5um@6,CPK≥2.0
Precisão de impressão	±20um@6,CPK≥2.0
Tempo do ciclo de impressão	< 7,5 segundos
Baseado no sistema de teste de terceiros ((CTQ) verificar a posição de impressão da pasta de solda real repete a precisão

Especificação da máquina completa

Fornecimento de energia	AC:220±10%,50/60HZ, 3,0 kW
Pressão do ar	4 a 6 kgf/cm2
Consumo de ar	cerca de 5 L/min
Temperatura de funcionamento	-20°C~+45°C
Umidade de funcionamento	30% ~ 60%
Dimensões da máquina(sem luz da torre)	1240 ((L) x 1410 ((W) x 1500 (H) mm
Peso da máquina	Aproximadamente: cerca de 1100Kg

Características

1Estabilizada e fácil de ajustar, pode ajustar rapidamente a altura de fixação dos pinos de PCB de diferentes espessuras.

2, Sistema de limpeza: sistema de limpeza GKG equipado com três métodos de limpeza: limpeza a seco, limpeza molhada, vácuo. que podem ser combinadosPode também ser limpo manualmente se o cliente não precisar de utilizar a limpeza automática para reduzir o tempo de limpeza e melhorar a eficiência da produção.

O novo sistema de limpeza garante contato total com o estêncil, aumento da sucção de vácuo pode efetivamente eliminar a pasta restantena malha, que pode atingir uma efetiva função de limpeza automática.

Se a parte CCD e o sistema de inclinação c estiverem separados, quando o CCD estiver a funcionar, a parte CCDmovem-se independentemente para reduzir a carga do servomotor e melhorar a velocidade e a precisão da máquina.

3, sistema de imagem e óptico. Usando luz de anel uniforme e luz coaxial de alto brilho, com função de ajuste de brilho promissor,então todos os tipos de pontos de marca podem ser bem reconhecidos (incluindo os pontos de marca robusta)Aplicável ao revestimento de estanho, cobre, revestimento de ouro, pulverização de estanho, FPC e outros tipos de PCB com diferentes cores.

4, sistema de fixação do quadro de malha de aço de alta adaptabilidade.linha de produção.

5, Utilizando a interface de operação Windows XP/win7, com boa função de diálogo homem-máquina,e fácil para o operador rapidamente familiarizado com a operação especialmente quando fazendo efeito de navegação do arquivo de programação. fácil de alternar interface chinês/inglês, com registro de operação, registo de falhas / auto-diagnóstico de falhas / prompt de análise de falhas / alarme de luz e outras funções.

6, Novo padrão de linha de condução desmontavel, programável pinça lateral flexível, específica para FPC, PCB deformação, executar um dispositivo de placa de pinçagem único.Através de programação de software pode automaticamente esticar e retirar PCB picness não afetados.
