Teste e análise de qualidade de impressão em pasta 2D usando a interface de operação do Windows XP/Win7

Nome da marca:	HSTECH
Número do modelo:	HS-GSE
MOQ:	1 conjunto
preço:	Negociável
Condições de pagamento:	T/T, Western Union, MoneyGram
Capacidade de abastecimento:	100 conjuntos por mês

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Certificação:

Nome do produto:

Impressora automática do estêncil

Garantia:

1 ano

Controle:

Ecrã táctil

Marca do relé:

Schneider

Comutador optoeletrônico:

OMRON

Materiais:

Liga de alumínio

Condição:

novo

Sinalização:

SMEMA

Aplicação:

Conjunto eletrônico

Cores:

prata

Sistema de controlo:

PLC

OEM/ODM:

Disponível

Consumo de energia:

200 W

Tipo:

Automático

Detalhes da embalagem:

Embalagem de madeira

Habilidade da fonte:

100 conjuntos por mês

Descrição do produto

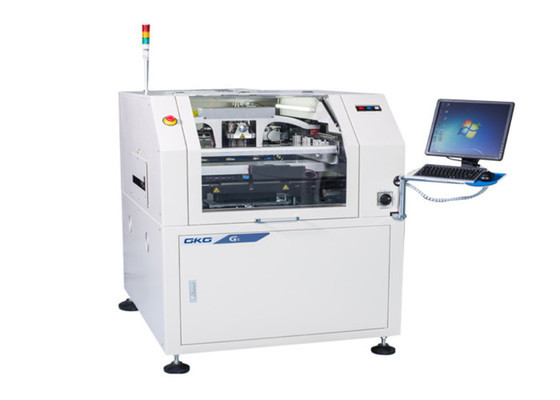

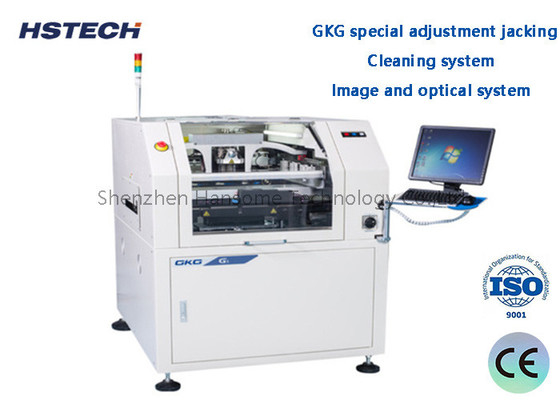

Teste e análise de qualidade de impressão em pasta 2D usando a interface de operação do Windows XP/Win7

Características

1Estabilizada e fácil de ajustar, pode ajustar rapidamente a altura de fixação dos pinos de PCB de diferentes espessuras.

2, Sistema de limpeza: sistema de limpeza GKG equipado com três métodos de limpeza: limpeza a seco, limpeza molhada, vácuo. que podem ser combinadosPode também ser limpo manualmente se o cliente não precisar de utilizar a limpeza automática para reduzir o tempo de limpeza e melhorar a eficiência da produção.O novo sistema de limpeza garante o contacto total com o estêncil, o aumento da sucção de vácuo pode efetivamente eliminar a pasta restantena malha, que pode atingir uma efetiva função de limpeza automática.A parte CCD e o sistema de inclinação c estão separados, quando o CCD estiver a funcionar,Parte CCD independentemente mover para reduzir a carga do servo motor e melhorar a velocidade da máquina e precisão.

3, sistema de imagem e óptico. Usando luz de anel uniforme e luz coaxial de alto brilho, com função de ajuste de brilho promissor,então todos os tipos de pontos de marca podem ser bem reconhecidos (incluindo os pontos de marca robusta)Aplicável ao revestimento de estanho, cobre, revestimento de ouro, pulverização de estanho, FPC e outros tipos de PCB com diferentes cores.

4, sistema de fixação do quadro de malha de aço de alta adaptabilidade.linha de produção.

5, Utilizando a interface de operação Windows XP/win7, com boa função de diálogo homem-máquina,e fácil para o operador rapidamente familiarizado com a operação especialmente quando fazendo efeito de navegação do arquivo de programação. fácil de alternar interface chinês/inglês, com registro de operação, registo de falhas / auto-diagnóstico de falhas / prompt de análise de falhas / alarme de luz e outras funções.

6Teste e análise da qualidade da impressão de pasta 2D, Capaz de inspecionar mudanças, pasta insuficiente, falhas e pontes e outros defeitos para garantir a qualidade da impressão.

Especificações

Modelo	G5
Tamanho do estêncil	370x370mm (dimensões mínimas)
	737x737mm (tamanho máximo)
	20-40 mm ((espessura)
Tamanho máximo do PCB	400x340 mm
Tamanho mínimo do PCB	50x50 mm
Espessura do PCB	0.4-6mm
Tela de revestimento	Máximo 1% da diagonal do PCB
Altura de transporte	900 ± 40 mm
Direcção do transporte	R-R-R
Velocidade de transporte	Max 1500mm/s, pode ser ajustado
Método de transporte	Uma fase
Ajuste de largura	automático
Interface de E/S	SMEMA
Posicionamento de PCB (método de suporte)	Pin magnético/bloco de suporte/mesa de cima para baixo
Sistema de fixação de PCB	Patenteado sobre a fixação superior/laterais
Cabeça de impressão	Duas cabeças de impressão motorizadas independentes
Pressão do esguichador	0.5 ~ 10 kg (Controle do Programa)
Velocidade de impressão	6-200 mm/sec
Modo de Impressão	Uma / Duas vezes
Tipo de espremedor	Lâmina de espremedor de borracha/aço ((Ângulo 45°/55°/60°)
Sistema de limpeza	Absorção reforçada de vácuo, seco, molhado, vácuo três modos
CCD FOV	8x6 mm
Faixa de regulação da máquina	X: ± 3 mm, Y: ± 7 mm, θ: ± 2°
Visão	Olhar para cima/para baixo Óptica Estrutura/CCD/Geometria Padrão-coincidência

Especificação da máquina completa

Repetir a precisão da posição	± 0,01 mm
Precisão de impressão	± 0,025 mm
Tempo do ciclo	< 8 segundos
Mudança de produto	Antigo:<3 minutos, novo:<5 minutos
Fornecimento de ar	4 a 6 kgf/cm
Fornecimento de energia	AC:220±10%,50/60HZ, 2,5 kW
Método de controlo	PC
Sistema de operação	Windows XP/Win7
Dimensões da máquina	1140 ((L) x 1364 ((W) x 1404 (H) mm
Peso da máquina	Aproximadamente: cerca de 1000Kg
