Lugar de origem: | China |
Marca: | HSTECH |
Certificação: | CE |
Número do modelo: | HS-GLE |
Quantidade de ordem mínima: | 1 conjunto |
---|---|
Preço: | Negotiable |
Detalhes da embalagem: | Embalagem de madeira |
Tempo de entrega: | 7~9 dias úteis |
Termos de pagamento: | T/T, Western Union, MoneyGram |
Habilidade da fonte: | 100 conjuntos por mês |
Nome do produto: | Impressora automática da pasta da solda | Garantia: | 1 ano |
---|---|---|---|
Controle: | tela sensível ao toque | Marca do relé: | Schneider |
Comutador optoeletrônico: | OMRON | Materiais: | Liga de alumínio |
Condição: | Novos | Sinalização: | SMEMA |
Aplicação: | Conjunto eletrônico | Cores: | De prata |
Sistema de controlo: | PLC | OEM/ODM: | Disponível |
Consumo de energia: | 200 W | Tipo: | Automático |

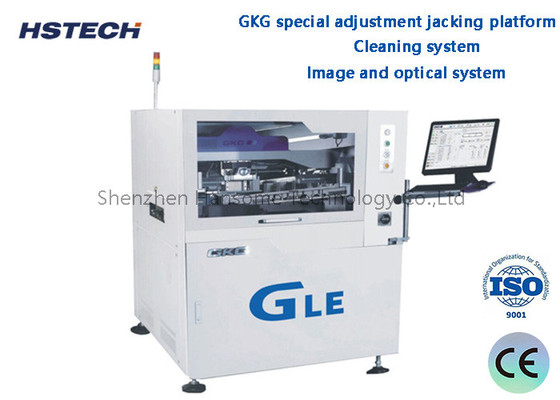

Sistema de limpeza de imagem e sistema óptico GKG Plataforma de regulação especial de abertura Impressora automática de pasta de solda
Introdução
A máquina de impressão de pasta de solda automática GLE é uma máquina de ponta para aplicações SMT em larga escala. A largura da Gt-S é de apenas 2830mm. Pode atender perfeitamente aos requisitos do processo de impressão de 01005,0.3 pitch e outros espaçamentos finos, é de alta precisão e alta velocidade.
Características
1Estabilizada e fácil de ajustar, pode ajustar rapidamente a altura de fixação dos pinos de PCB de diferentes espessuras.
2, Sistema de limpeza: sistema de limpeza GKG equipado com três métodos de limpeza: limpeza a seco, limpeza molhada, vácuo. que podem ser combinadosPode também ser limpo manualmente se o cliente não precisar de utilizar a limpeza automática para reduzir o tempo de limpeza e melhorar a eficiência da produção.
O novo sistema de limpeza garante contato total com o estêncil, aumento da sucção de vácuo pode efetivamente eliminar a pasta restantena malha, que pode atingir uma função de limpeza automática eficaz.A parte CCD e o sistema de inclinação c são separados, quando o CCD funciona, a parte CCDmovem-se independentemente para reduzir a carga do servomotor e melhorar a velocidade e a precisão da máquina.
Modelo | GLE |
Tamanho máximo do PCB | 510x510 mm |
Tamanho mínimo do PCB | 50x50 mm |
Espessura do PCB | 0.4-6mm |
Peso máximo da prancha | 5 kg |
Altura de transporte | 900 ± 40 mm |
Espaçamento na borda da placa | 2.5 mm |
Altura da prancha | 23 mm |
Direcção do transporte | R-R-R |
Velocidade de transporte | Máximo 1500 mm/s, controlo por programa |
Método de transporte | Uma fase |
Ajuste de largura | automático |
Interface de E/S | SMEMA |
Posicionamento de PCB (método de suporte) | Pin magnético/bloco de suporte/mesa de cima para baixo |
Sistema de fixação de PCB |
Patenteado sobre a fixação superior
|
Prensagem lateral | |
Função de adsorção | |
Impressão instantânea |
0-20 mm
|
Modo de impressão
|
uma/duas vezes
|
Velocidade de impressão
|
10-200 mm/sec
|
Modo de Impressão
|
Uma / Duas vezes
|
Tipo de espremedor
|
Lâmina de espremedor de borracha/aço ((Ângulo 45°/55°/60°)
|
Pressão de impressão | 0.5 a 10 kg |
Tamanho do quadro do modelo | 470*370mm~737*737mm |
Sistema de limpeza
|
Sistema de limpeza de tipo chuva
|
Absorção reforçada de vácuo | |
Seco, vácuo úmido três modos | |
CCD FOV
|
10x8 mm
|
Tipos de marcas fiduciárias | Forma padrão da marca fiduciária |
Pad | |
Furo | |
Sistema de câmaras | Procurar estrutura óptica para cima/para baixo |
Câmera digital CCD | |
Combinação de padrões geométricos |
Desempenho da máquina
Modelo | GLE |
Precisão da posição repetida | ± 12,5um@6,CPK≥2.0 |
Precisão de impressão | ±20um@6,CPK≥2.0 |
Tempo do ciclo de impressão | < 7,5 segundos |
Baseado no sistema de teste de terceiros ((CTQ) verificar a posição de impressão da pasta de solda real repete a precisão |
Especificação da máquina completa
Fornecimento de energia
|
AC:220±10%,50/60HZ, 3,0 kW
|
Pressão do ar
|
4 a 6 kgf/cm2
|
Consumo de ar
|
cerca de 5 L/min
|
Temperatura de funcionamento
|
-20°C~+45°C |
Umidade de funcionamento
|
30% ~ 60%
|
Dimensões da máquina(sem luz da torre) |
1240 ((L) x 1410 ((W) x 1500 (H) mm
|
Peso da máquina
|
Aproximadamente: cerca de 1100Kg |
