Máquina Inversora de PCB com Cinto ESD de 7mm e Rotação Flexível de 180 Graus com Display de 3 Cores

MOQ:	1 conjunto
preço:	negotiable
Condições de pagamento:	T/T, União Ocidental
Capacidade de abastecimento:	50 conjuntos por mês

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Nome da produção:

Máquina de inversor de PCB

Fonte de energia:

AC100-230V, de fase única, máximo 300A

Comutador optoeletrônico:

OMRON

Ajuste da altura:

Copo de pés

Mostrar:

projeção a cores 3

Garantia:

1 ano

Detalhes da embalagem:

Embalagem de madeira

Habilidade da fonte:

50 conjuntos por mês

Destacar:

Rotatividade flexível máquina inversora de PCB de 180 graus

Equipamento de manuseio de PCB de correia ESD 7mm

Máquina de rotatividade de PCB com display de 3 cores

Descrição do produto

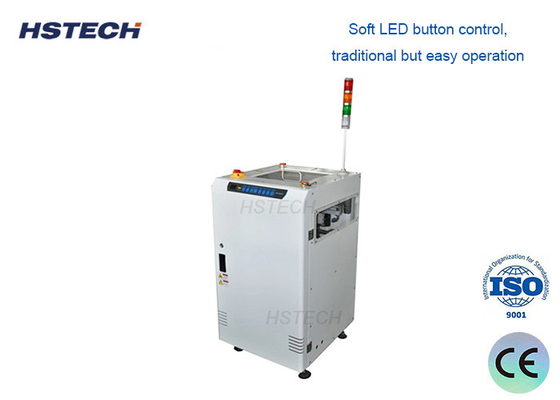

Máquina Inversora de PCB ESD 7mm com Rotação Flexível de 180 Graus e Display de 3 Cores

Esta máquina inversora de PCB automatizada realiza uma rotação de 180 graus para permitir o processamento de PCB de dupla face com precisão e segurança. Apresentando um display de 3 cores e um sistema de correia seguro para ESD, garante uma integração eficiente da linha de produção.

Visão Geral da Máquina

A Máquina Inversora de PCB é um dispositivo automatizado de manuseio de materiais projetado para virar PCBs com segurança, suavidade e precisão em 180 graus da orientação com o lado frontal para cima para a orientação com o lado traseiro para cima (ou vice-versa) para processamento completo de dupla face.

Aplicações Primárias

Processamento de PCB de Dupla Face: Permite operações completas de SMT e linha de montagem para ambos os lados das placas de circuito
Integração de Processos: Conecta equipamentos que exigem diferentes orientações de PCB dentro das linhas de produção
Controle de Qualidade: Facilita a inspeção, teste e retrabalho das superfícies inferiores dos PCB
Operação Automatizada: Elimina os riscos de manuseio manual, incluindo danos eletrostáticos, impactos físicos e contaminação

Principais Características

Rotação de PCB de 180 graus para produção de dupla face
Capacidade de seleção de passo de 4 posições
Controle por tela sensível ao toque com PLC MITSUBISHI
Sistema de display de luz de status de 3 cores
Módulos de guia linear de alta precisão
Inversão flexível com integração de fuso de esferas para conexão suave do equipamento
Construção totalmente em aço inoxidável para durabilidade e longa vida útil
Compatibilidade de comunicação SMEMA

Especificações Técnicas

Especificação	Detalhes
Função da Máquina	Inversão de PCB de 180 graus
Fonte de Alimentação	AC100-230V, monofásico, 50/60Hz
Correia de Transporte	Correia ESD de 7mm
Faixa de Dimensão do PCB	(50×50) - (500×460)mm
Fornecimento de Ar	4-6 bar, máximo 10L/min
Altura de Transporte	900±20mm
Direção de Transporte	Esquerda-Direita ou Direita-Esquerda (opcional)
Espessura do PCB	Mínimo 0,4mm
Passos para Cima/Baixo	1-4 (passo de 10mm)
Tempo de Ciclo	Aproximadamente 20 segundos
Comunicação	SMEMA
Dimensões da Máquina	600×900×1200mm
Peso	140kg

Principais Vantagens

Automação Aprimorada: Permite operações de produção contínuas e totalmente automatizadas 24 horas por dia, 7 dias por semana
Garantia de Qualidade: Elimina arranhões, quedas, dobras e danos eletrostáticos do manuseio manual
Maior Eficiência: Velocidade de inversão significativamente mais rápida em comparação com a operação manual
Otimização do Espaço: Design compacto para layout eficiente da linha de produção
Flexibilidade de Produção: Operação programável para fácil adaptação a diferentes requisitos de produto
