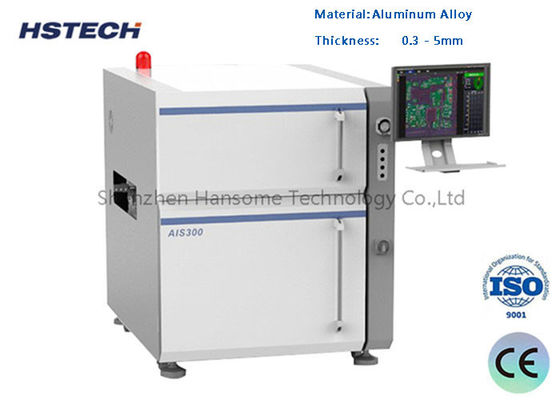

Robô de solda automática de controle remoto de alta resistência ao desgaste com precisão de montagem ± 0,01 mm para THT DIP AOI em linha após solda de onda

Nome da marca:	HSTECH
Número do modelo:	AIS300
MOQ:	1 conjunto
preço:	negotiable
Condições de pagamento:	T/T, União Ocidental
Capacidade de abastecimento:	50 conjuntos por mês

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Certificação:

Nome do produto:

AOI em linha THT DIP após solda por ondas

Garantia:

1 ano

Controlar:

tela sensível ao toque

Plc:

Mitsubishi

Marca do relé:

Schneider

Comutador optoeletrônico:

OMRON

Material:

liga de alumínio

Doença:

Novo

Aplicativo:

Conjunto eletrônico

OEM/ODM:

disponível

Potência Total:

2600w

Fonte de energia:

AC220V

Pressão do ar:

4-6bar

Precisão de montagem:

±0,01 mm

Detalhes da embalagem:

Embalagem de madeira

Habilidade da fonte:

50 conjuntos por mês

Destacar:

Robô de solda automática de alta resistência ao desgaste

Controle remoto em linha THT DIP AOI

Precisão de montagem ± 0

Descrição do produto

Alta resistência ao desgaste Controle remoto em linha THT DIP AOI após solda de onda

Sistema avançado de inspecção óptica automatizada concebido para processos de solda pós-onda nas linhas de produção THT (Through-Hole Technology) e DIP (Dual In-line Package).

Especificações técnicas

Modelo	AIS300	AIS301
Tamanho do PCB	50x50mm~430x380mm	50x50mm~350x350mm
Espessura	0.3 ~ 7.0 mm
Extensão de deformação	< 4 mm
Altura do componente	150 mm de cima, 25 mm de baixo
Câmara	5MP, cor, CCD
Fonte luminosa	RGB
VOC	45*37 mm
Resolução	20um
Velocidade de inspecção	0.23sec/fov	0.25sec/fov
Sistema de operação	Ubuntu 14.04 LTD 64 bits
PCs industriais	CPU Intel i5, cartão gráfico independente, 12G DDR, 256SSD
Exibição	22 polegadas FHD LCD
Moção	Actuador linear de alta precisão
Fornecimento de energia	AC220V, 1 kW
Pressão do ar	> 0,5 MPa
Dimensão (LHW)	110016301350 mm	110012801300 mm
Peso líquido	800 kg	700 kg

Capacidades de inspecção

Defeitos dos componentes de montagem:Falta, rolamento, deslocamento, danos, distorção, redundância, sujo
Defeitos da solda:Excesso, insuficiência, ponte, falta de pé, falta de solda, não molhamento
Funções adicionais:Código de barras, código QR, reconhecimento OCR

Características avançadas

Algoritmo principal:Algoritmo de Rede Neural Convolucional com capacidades de inspeção humanas
Alta resistência ao desgaste:Construção durável para ambientes industriais
Grande área de inspecção:Alta compatibilidade com vários tamanhos de PCB
Taxa de inspecção elevada:Baixa taxa de falsos positivos para um desempenho fiável
Plataforma estável:Base de mármore para maior estabilidade
Movimento de precisão:Actuadores lineares XY duplos para alta velocidade e precisão
Treinamento Avançado:Suporta modelos de auto-formação do utilizador com conjuntos de amostras super grandes

Aplicações

Este sistema AOI THT em linha é utilizado após as máquinas de solda por ondas nas linhas de produção DIP para corrigir unidades erradas, reduzir os reparos e o tempo e melhorar eficientemente as taxas de passagem.Amplamente utilizado para inspecção de placas-mãe de televisão, placas-mãe de PC, placas de energia, placas de controlo industriais, mini aparelhos electrónicos domésticos e outros conjuntos de PCB.
