Máquina de pasta de solda de ponta para 03015 0,25 pitch Processos de impressão G9

Nome da marca:	GKG
Número do modelo:	GT++
MOQ:	1 conjunto
preço:	Negociável
Condições de pagamento:	T/T, Western Union, MoneyGram
Capacidade de abastecimento:	100 conjuntos por mês

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Certificação:

CE,TUV,ROHS

Nome do produto:

Máquina de impressão automática com estêncil

Outro nome:

Máquina de impressão automática da pasta da solda

Tamanho do PCB:

50x50~510x510mm

Altura de transporte:

900±40mm

Pressão do ar:

4 a 6 kgf/cm3

Espessura do PCB:

0.4-6mm

Peso máximo da prancha:

5 kg

Peso da máquina:

1000 kg

Detalhes da embalagem:

Embalagem de madeira

Habilidade da fonte:

100 conjuntos por mês

Descrição do produto

GKG SMT Máquina de impressão de estêncil de pasta solúvel com função de limpeza por gotejamento

Introdução

A máquina de impressão de pasta de solda automática G9 + é uma máquina de ponta para aplicação de ponta SMT, a largura do GT ++ BTB é de apenas 2830mm,pode satisfazer perfeitamente os requisitos do processo de impressão de 030152025 pitch, alta precisão e alta velocidade.

Especificações

Modelo	GT++
Tamanho máximo do PCB	510x510 mm
Tamanho mínimo do PCB	50x50 mm
Espessura do PCB	0.4-6mm
Peso máximo da prancha	5 kg
Altura de transporte	900 ± 40 mm
Espaçamento na borda da placa	2.5 mm
Altura da prancha	23 mm
Direcção do transporte	R-R-R
Velocidade de transporte	Máximo 1500 mm/s, controlo por programa
Método de transporte	Uma fase
Posicionamento de PCB (método de suporte)	Pin magnético/bloco de suporte/mesa automática para cima e para baixo
Sistema de fixação de PCB	Patenteado sobre a fixação superior
	Prensagem lateral
	Função de adsorção
Impressão instantânea	0-20 mm
Modo de impressão	uma/duas vezes
Velocidade de impressão	10-200 mm/sec
Modo de Impressão	Uma / Duas vezes
Tipo de espremedor	Lâmina de espremedor de borracha/aço ((Ângulo 45°/55°/60°)
Pressão de impressão	0.5 a 10 kg
Tamanho do quadro do modelo	470370mm~737737mm ((espessura 20-40mm)
Sistema de limpeza	Sistema de limpeza de tipo chuva
	Seco, vácuo úmido três modos
	Limpeza de ida e volta
CCD FOV	10x8 mm
Tipos de marcas fiduciárias	Forma padrão da marca fiduciária
	Pad
	Furo
Sistema de câmaras	Procurar estrutura óptica para cima/para baixo
	Câmera digital CCD
	Combinação de padrões geométricos

Desempenho da máquina

Modelo	GT++
Precisão da posição repetida	± 12,5um@6,CPK≥2.0
Precisão de impressão	±18um@6,CPK≥2.0
Tempo do ciclo de impressão	< 7,5 segundos
Baseado no sistema de teste de terceiros ((CTQ) verificar a posição de impressão da pasta de solda real repete a precisão

Especificação da máquina completa

Fornecimento de energia	AC:220±10%,50/60HZ, 3,0 kW
Pressão do ar	4 a 6 kgf/cm2
Consumo de ar	cerca de 5 L/min
Temperatura de funcionamento	-20°C~+45°C
Umidade de funcionamento	30% ~ 60%
Dimensões da máquina(sem luz da torre)	1240 ((L) x 1410 ((W) x 1500 (H) mm
Peso da máquina	Aproximadamente: cerca de 1100Kg

Características

1, sistema digital CCD, sistema de caminho óptico totalmente novo, luz circular uniforme e alto brilho da fonte de luz coaxial.permitindo que diferentes pontos de marcação possam ser facilmente reconhecidos (incluindo pontos de marcação desiguais), tais como revestimento de estanho, revestimento de cobre, revestimento de prata, solda a ar quente, FPC e vários tipos de PCB de cores diferentes.

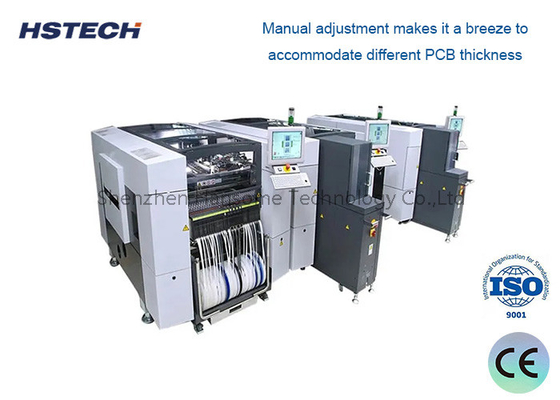

2, Ajuste de espessura de PCB de alta precisão, estrutura extremamente confiável com movimento XY estável. Ajuste manual torna fácil acomodar diferentes espessuras de PCB.

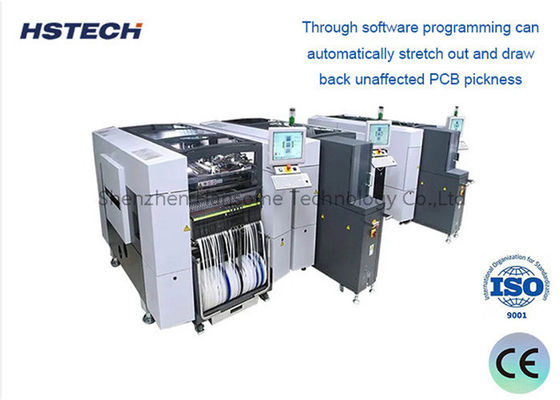

3"Sistema de posicionamento do trilho de guia, nEw padrão de linha de condução desmontavel, programável, fixação lateral flexível, específica para FPC, PCB deformação, executar um dispositivo de placa de fixação exclusiva.Através de programação de software pode automaticamente esticar e retirar PCB picness não afetados.

4O novo projeto inovador da estrutura da esguichadeira, adota um sistema de esguichadeira abrangente que aumenta a estabilidade e a longa vida útil.

5, A limpeza de estêncil de alta velocidade, a estrutura de limpeza de distribuição para baixo impede com sucesso a abertura entupida (que é sempre a causa raiz da limpeza ineficaz).O comprimento do solvente dispensado também pode ser facilmente alterado com controlo por software..

6, nova interface multifunção, simplicidade, compreensão clara, fácil de usar.

Shenzhen Hansome Technology Co., Ltd é um fabricante profissional de equipamentos de manuseio de placas SMT (carregador, descarregador, transportador de tampão, máquina de soldadura, máquina de fixação de parafusos, máquina de desmontagem de PCB, etc.).

Somos uma empresa de alta tecnologia com direitos de propriedade intelectual independentes, a empresa é principalmente envolvida na pesquisa e desenvolvimento,produção e venda de equipamento de manuseio de placas da linha de produção SMT/THT.

Na Shenzhen Hansome Technology, esforçamo-nos pela excelência na entrega de tecnologia de ponta e serviço ao cliente excepcional.Se tiver dúvidas ou precisar de mais informaçõesPor favor, não hesite em contactar-nos!
