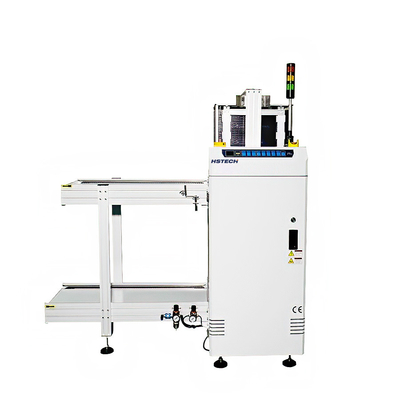

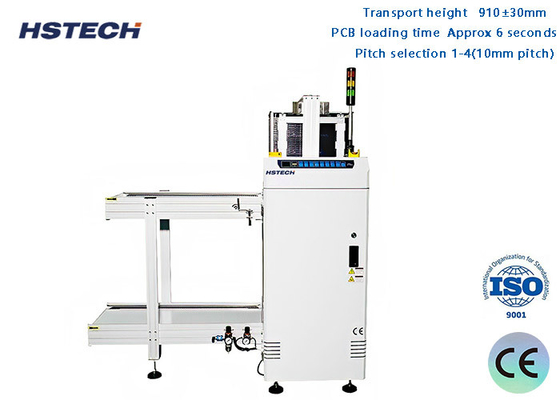

Modulo de ensaio de braço de projeto de largura lisa e paralela de ajuste Loader de revista de PCB

Nome da marca:	HSTECH
Número do modelo:	HS-LD250
MOQ:	1 Conjunto
preço:	negotiable
Condições de pagamento:	D/P, T/T, Western Union, MoneyGram
Capacidade de abastecimento:	200 conjuntos por mês

Informações pormenorizadas

Lugar de origem:

China

Certificação:

Nome do produto:

Carregador do compartimento do PWB

Altura de transporte:

910±20mm

Sentido do transporte:

L~R, ou R~L

Horário de recolha do Conselho:

Aproximadamente 20 segundos.

Mudança de revista ao longo do tempo:

Aproximadamente 30 segundos.

Lado fixo da pista:

parte anterior

Espessura do PCB:

Min 0,6 mm

Seleção do tom:

1-4 ((10 mm de espaço)

Fornecimento de energia:

220V,50/60Hz,± 10%

Potência:

0.05kw

Detalhes da embalagem:

Embalagem de madeira

Habilidade da fonte:

200 conjuntos por mês

Descrição do produto

Características

1, projeto do módulo.

2Estabilidade reforçada por um projeto robusto.

3, Teste do braço de projeto económico.

4Ajuste de largura suave e paralelo.

5Três estantes de carregamento.

6, pinças pneumáticas superior e inferior para fixar o porta-carregadores.

7Não há garantia de quebra de PCB durante o carregamento e descarregamento.

8Compatível com o SMEMA.

Detalhes técnicos

Função	Esta unidade é utilizada para carregar os PCB e transportar os PCB na linha de produção SMT
Altura de transporte	910±30 mm
Tempo de carregamento de PCB	Aproximadamente 6 segundos.
Tempo de substituição do carregador	Aproximadamente 30 segundos.
Direcção do transporte	L~R, ou R~L
Operação	Operação frontal
Lado fixo da via	Lado da frente ((ou especificar)
Fornecimento de energia	220 V,50/60 Hz,±10%
Pressão do ar	4-6bar
Espessura do PCB	Min 0,4 mm
Qty de revista	Lado superior: 1 pc, lado inferior: 2 pc
Seleção do tom	1-4 ((10 mm de espaço)
Velocidade do transportador	0.5-20M/min ou personalizados
Sinalização	SMEMA

Especificações

Modelo	HS-LD250	HS-LD330	HS-LD390	HS-LD460
Comprimento eficiente do PCB	5050~350250 mm	5050~455330 mm	5050~530390mm	5050~530460 mm
Tamanho da máquina	14008001200 mm	16508801200 mm	18009401200 mm	180010101200 mm
Tamanho do carregador	355320563mm	460400563 mm	535460570mm	535530570mm
Peso	140 kg	180 kg	220 kg	260 kg
