| Lugar de origem: | China |
| Marca: | GKG |
| Certificação: | CE,TUV,ROHS |
| Número do modelo: | G5 |
| Quantidade de ordem mínima: | 1 SET |
|---|---|
| Preço: | Negotiation |
| Detalhes da embalagem: | Pacote de madeira |
| Tempo de entrega: | 7-15 dias |
| Termos de pagamento: | T/T, Western Union, MoneyGram |
| Habilidade da fonte: | 100 conjuntos por mês |
| Nome do produto: | Impressora automática do estêncil | Outra denominação: | Máquina de impressão de pasta de solda |
|---|---|---|---|
| Tamanho do PCB: | 50x50~400x340mm | Altura de transporte: | 900±40mm |
| Ajuste da largura: | Automático | Interface de entrada/saída: | SMEMA |

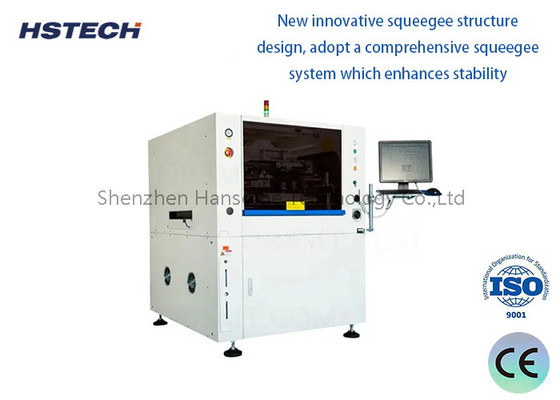

Impressora de pasta SMT com pin magnético/bloco de suporte e transporte R-L
Especificações
| Modelo | G5 |
| Tamanho do estêncil | 370x370mm (dimensões mínimas) |
| 737x737mm (tamanho máximo) | |
| 20-40 mm ((espessura) | |
| Tamanho máximo do PCB | 400x340 mm |
| Tamanho mínimo do PCB | 50x50 mm |
| Espessura do PCB | 0.4-6mm |
| Tela de revestimento | Máximo 1% da diagonal do PCB |
| Altura de transporte | 900 ± 40 mm |
| Direcção do transporte | R-R-R |
| Velocidade de transporte | Max 1500mm/s, pode ser ajustado |
| Método de transporte | Uma fase |
| Ajuste de largura | automático |
| Interface de E/S | SMEMA |
| Posicionamento de PCB (método de suporte) | Pin magnético/bloco de suporte/mesa de cima para baixo |
| Sistema de fixação de PCB |
Patenteado sobre a fixação superior/laterais
|
| Cabeça de impressão |
Duas cabeças de impressão motorizadas independentes
|
|
Pressão do esguichador
|
0.5 ~ 10 kg (Controle do Programa)
|
|
Velocidade de impressão
|
6-200 mm/sec
|
|
Modo de Impressão
|
Uma / Duas vezes
|
|
Tipo de espremedor
|
Lâmina de espremedor de borracha/aço ((Ângulo 45°/55°/60°)
|
|
Sistema de limpeza
|
Absorção reforçada de vácuo, seco, molhado, vácuo três modos
|
|
CCD FOV
|
8x6 mm
|
| Faixa de regulação da máquina |
X: ± 3 mm, Y: ± 7 mm, θ: ± 2°
|
| Visão |
Olhar para cima/para baixo Óptica Estrutura/CCD/Geometria Padrão-correspondência
|
Especificação da máquina completa
|
Repetir a precisão da posição
|
± 0,01 mm
|
|
Precisão de impressão
|
± 0,025 mm
|
|
Tempo do ciclo
|
< 8 segundos
|
|
Mudança de produto
|
Antigo:<3 minutos, novo:<5 minutos |
|
Fornecimento de ar
|
4 a 6 kgf/cm
|
| Fornecimento de energia |
AC:220±10%,50/60HZ, 2,5 kW
|
| Método de controlo | PC |
| Sistema de operação |
Windows XP/Win7
|
|
Dimensões da máquina
|
1140 ((L) x 1364 ((W) x 1404 (H) mm
|
|
Peso da máquina
|
Aproximadamente: cerca de 1000Kg |
Características
1Estabilizada e fácil de ajustar, pode ajustar rapidamente a altura de fixação dos pinos de PCB de diferentes espessuras.
