| Lugar de origem: | China |
| Marca: | HSTECH |
| Certificação: | CE |
| Número do modelo: | RM-F318 |
| Quantidade de ordem mínima: | 1 conjunto |
|---|---|
| Preço: | Negotiable |
| Detalhes da embalagem: | Pacote de madeira |
| Tempo de entrega: | 1 mês |
| Termos de pagamento: | D/P, T/T, Western Union, MoneyGram |
| Habilidade da fonte: | 20 conjuntos por mês |
| Nome do produto: | Única máquina do router da plataforma PCBA | Plataforma: | Solteiro |
|---|---|---|---|
| Kit de roteamento: | Máquina de corte de moagem | Plataforma de trabalho: | 350*400 mm |

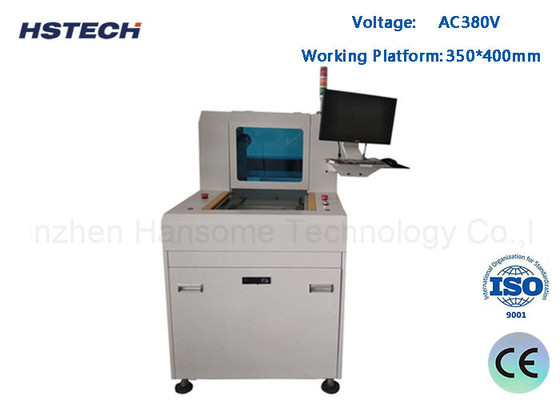

| Motor a motor: | Servo motor | Voltagem: | AC380V |
| Dimensão da máquina: | 740*835*1240mm (L*W*H) |
Máquina de roteamento de despacho de PCB automático de picada de rato de pequena dimensão
Introdução da máquina
Esta máquina de roteador de PCB automático de plataforma única é um roteador de PCB econômico, de pequeno tamanho, economizando muito espaço, adequado para pequenas fábricas.
Esta máquina tem todas as funções, também equipada com o colector de poeira.
Princípio de funcionamento
Use o PC para programar, e o corte de fresagem de alta velocidade trabalhando de acordo com os programas.
Vantagens em comparação com o separador de PCB tradicional

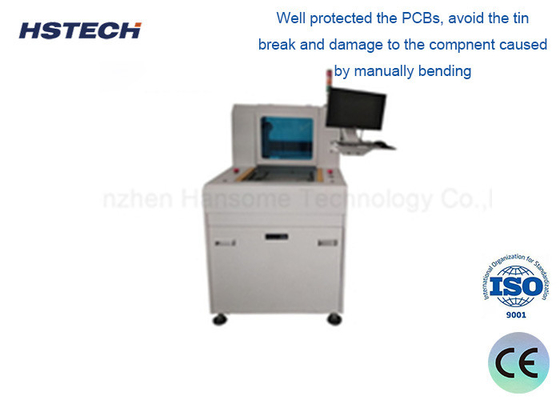

1, bem protegidos os PCB, evitando a quebra de estanho e danos ao componente causados por dobra manual.
2, ultra baixa tensão de força, evita a tensão produzida mecanicamente através do uso de punção ou dobra.
3, Adequado para cortar todos os tipos de painéis de PCB curvos.
Principais características
1, Max 40000 rpm fuso de roteamento de alta velocidade.
2, chinês e inglês painel de controlo de selecção da língua de operação.
3, operação do Windows, localização manual ou importação de ficheiros.
4Detecção CCD.
5Incluindo o colector de poeira externo.
6, Adequado para separar todos os tipos de PCB curvo.
Separação
| Modelo | RM-F318 | ||
| Estrutura | Single Spindle, plataforma única | ||
| Tamanho da máquina ((mm) | 740*835*1240 mm | ||
| Peso bruto | 550 kg | ||
| Tamanho do colector de poeira ((mm) | 700*600*1200 mm | ||
| Método de recolha de poeira | Coleção inferior | ||
| Tamanho da plataforma de trabalho | 350*400 mm | ||
| Posicionamento do PCB | Instalações, dedal funcional | ||
| Sistema de condução | Eixo X/Y/Z acionado por servomotor,Eixo W acionado por inversor de frequência de motor de três fases | ||
| Espinha de roteamento | Máximo 40000 rpm | ||
| Velocidade de corte | 1-100 mm/s | ||
| Precisão de corte | ± 0,05 mm | ||
| Precisão de repetição | ± 0,02 mm | ||
| Velocidade de movimento do eixo | 800 mm/s | ||
| Sistema do eixo Z | Acionado por parafuso, com duplo guia | ||
| Kit de roteador | corte de fresagem,φ0,8~φ3,0 rotação à esquerda, aço de tungstênio de chancagem | ||
| Controle da vida útil da ferramenta | Controle de programas de software | ||
| Coletor de poeira | 2.2Kw,380V | ||
| Pressão do ar do coletor de poeira | 4 a 6 kg/cm3 | ||
| Programação | Programação online | ||
| Função de edição | Linha reta, linha curva, círculo, arco | ||
| Porta de segurança | Porta manual | ||
| Alarme de erro | - Sim, sim. | ||
| Método do programa | Auto-programação, câmara controlada por teclado e mouse | ||
Especificação do colector de poeira
| Tamanho | 700*600*1200 mm |
| Potência | 2.2KW, 3HP, AC380V |
| Ruído | < 200 dB |
| Tamanho de entrada/saída de ar | 6 polegadas/8 polegadas |
| Cadeia de alimentação | 5 vezes 2.5² |
| Filtro | 16 pcs |
Detalhes da máquina
